Kremlin-Rexson AIRLESS Betriebsanleitung Seite 49



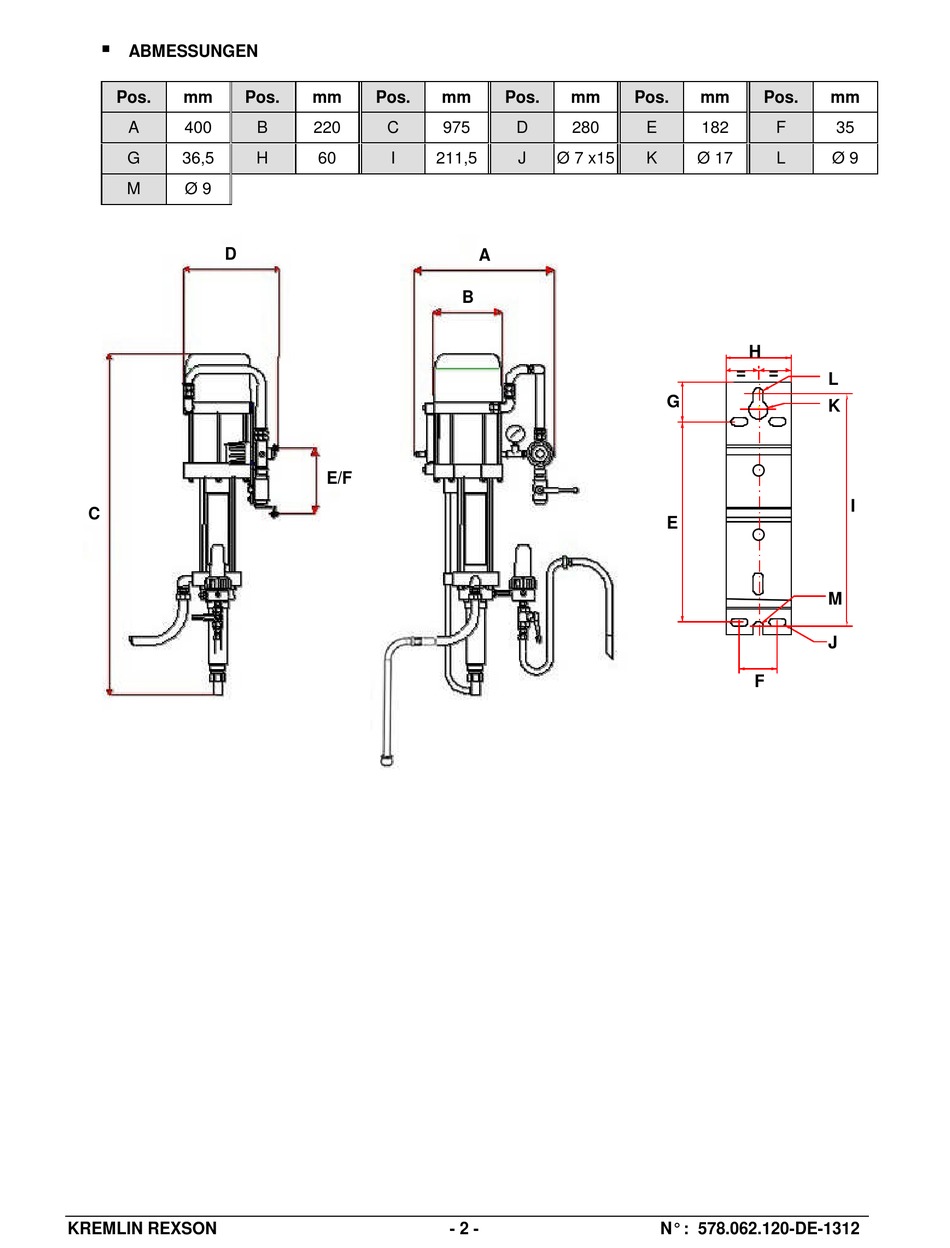

ABMESSUNGEN
Pos. mm Pos.
A 400
G 36,5
M Ø 9
D
C
KREMLIN REXSON
mm Pos.
B 220 C
H 60 I
E/F
mm Pos. mm
975 D 280
211,5 J Ø 7 x15
A
B
- 2 -
Pos. mm Pos.
E 182 F
K Ø 17 L
H
= =
G
E
F
N° : 578.062.120-DE-1312
mm
35
Ø 9
L
K
I
M
J
