Kremlin-Rexson AIRLESS Betriebsanleitung Seite 17

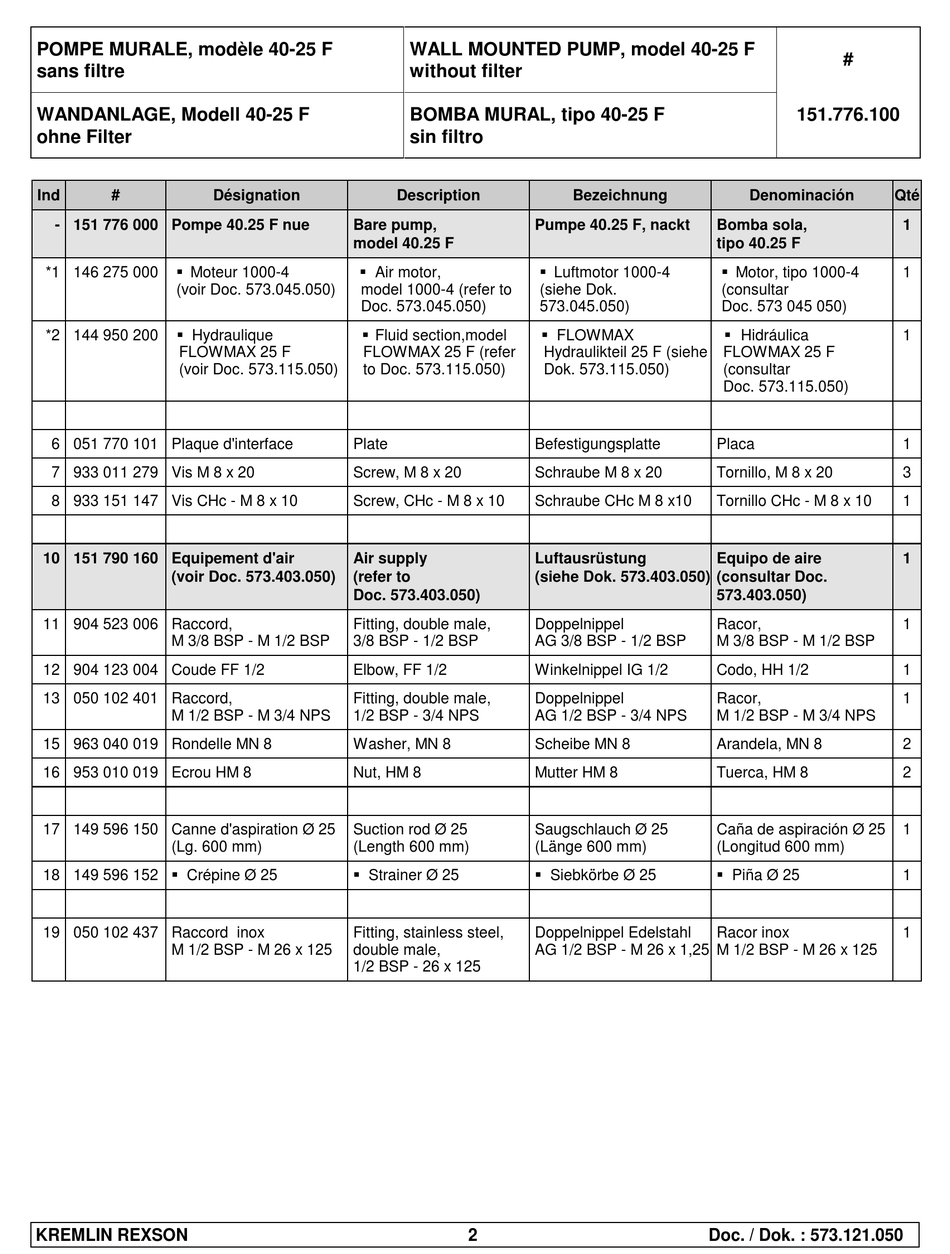

POMPE MURALE, modèle 40-25 F
sans filtre
WANDANLAGE, Modell 40-25 F
ohne Filter
Ind # Désignation
- 151 776 000 Pompe 40.25 F nue
 Moteur 1000-4
*1 146 275 000
(voir Doc. 573.045.050)
 Hydraulique
*2 144 950 200
FLOWMAX 25 F
(voir Doc. 573.115.050)
6 051 770 101 Plaque d'interface
7 933 011 279 Vis M 8 x 20
8 933 151 147 Vis CHc - M 8 x 10
10 151 790 160 Equipement d'air
(voir Doc. 573.403.050)
11 904 523 006 Raccord,
M 3/8 BSP - M 1/2 BSP
12 904 123 004 Coude FF 1/2
13 050 102 401 Raccord,
M 1/2 BSP - M 3/4 NPS
15 963 040 019 Rondelle MN 8
16 953 010 019 Ecrou HM 8
17 149 596 150 Canne d'aspiration Ø 25
(Lg. 600 mm)
18 149 596 152  Crépine Ø 25
19 050 102 437 Raccord inox
M 1/2 BSP - M 26 x 125
KREMLIN REXSON
WALL MOUNTED PUMP, model 40-25 F
without filter
BOMBA MURAL, tipo 40-25 F
sin filtro
Description
Bare pump,
model 40.25 F
 Air motor,
model 1000-4 (refer to
Doc. 573.045.050)
 Fluid section,model
FLOWMAX 25 F (refer
to Doc. 573.115.050)
Plate
Screw, M 8 x 20
Screw, CHc - M 8 x 10
Air supply
(refer to
Doc. 573.403.050)
Fitting, double male,
3/8 BSP - 1/2 BSP
Elbow, FF 1/2
Fitting, double male,
1/2 BSP - 3/4 NPS
Washer, MN 8
Nut, HM 8
Suction rod Ø 25
(Length 600 mm)
 Strainer Ø 25
Fitting, stainless steel,
double male,
1/2 BSP - 26 x 125
2
Bezeichnung
Pumpe 40.25 F, nackt
 Luftmotor 1000-4
(siehe Dok.
573.045.050)
 FLOWMAX
Hydraulikteil 25 F (siehe
Dok. 573.115.050)
Befestigungsplatte
Schraube M 8 x 20
Schraube CHc M 8 x10
Luftausrüstung
(siehe Dok. 573.403.050)
Doppelnippel
AG 3/8 BSP - 1/2 BSP
Winkelnippel IG 1/2
Doppelnippel
AG 1/2 BSP - 3/4 NPS
Scheibe MN 8
Mutter HM 8
Saugschlauch Ø 25
(Länge 600 mm)
 Siebkörbe Ø 25
Doppelnippel Edelstahl
AG 1/2 BSP - M 26 x 1,25
Doc. / Dok. : 573.121.050
#
151.776.100
Denominación Qté
Bomba sola,
tipo 40.25 F
 Motor, tipo 1000-4
(consultar
Doc. 573 045 050)
 Hidráulica
FLOWMAX 25 F
(consultar
Doc. 573.115.050)
Placa
Tornillo, M 8 x 20
Tornillo CHc - M 8 x 10
Equipo de aire
(consultar Doc.
573.403.050)
Racor,
M 3/8 BSP - M 1/2 BSP
Codo, HH 1/2
Racor,
M 1/2 BSP - M 3/4 NPS
Arandela, MN 8
Tuerca, HM 8
Caña de aspiración Ø 25
(Longitud 600 mm)
 Piña Ø 25
Racor inox
M 1/2 BSP - M 26 x 125
1
1
1
1
3
1
1
1
1
1
2
2
1
1
1
