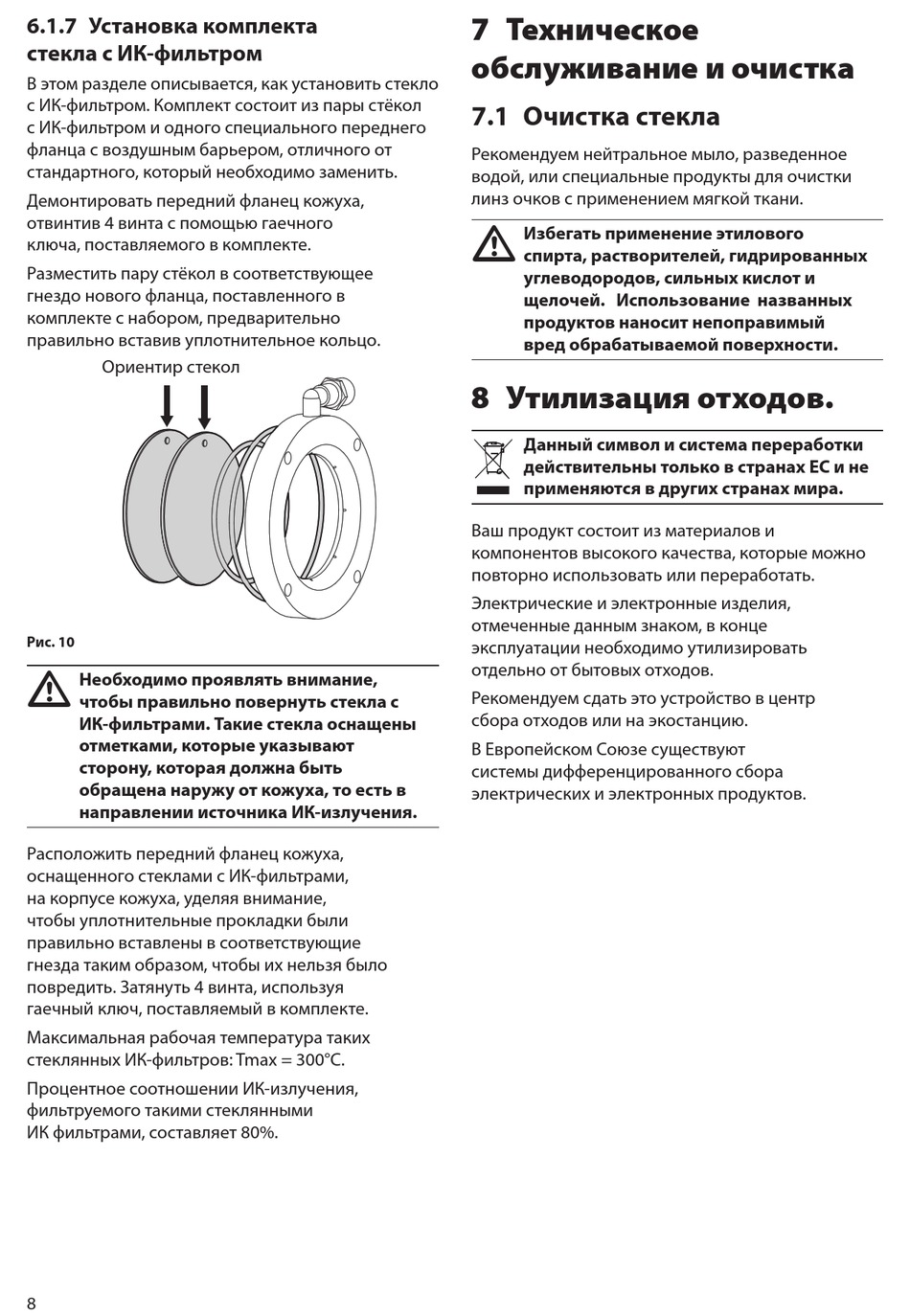

6.1.7 Установка комплекта
стекла с ИК-фильтром
В этом разделе описывается, как установить стекло
с ИК-фильтром. Комплект состоит из пары стёкол
с ИК-фильтром и одного специального переднего
фланца с воздушным барьером, отличного от
стандартного, который необходимо заменить.
Демонтировать передний фланец кожуха,
отвинтив 4 винта с помощью гаечного
ключа, поставляемого в комплекте.
Разместить пару стёкол в соответствующее
гнездо нового фланца, поставленного в
комплекте с набором, предварительно
правильно вставив уплотнительное кольцо.
Ориентир стекол
Riferimento vetri IRR
Pис. 10
Необходимо проявлять внимание,
h
чтобы правильно повернуть стекла с
ИК-фильтрами. Такие стекла оснащены
отметками, которые указывают
сторону, которая должна быть
обращена наружу от кожуха, то есть в
направлении источника ИК-излучения.
Расположить передний фланец кожуха,
оснащенного стеклами с ИК-фильтрами,
на корпусе кожуха, уделяя внимание,
чтобы уплотнительные прокладки были
правильно вставлены в соответствующие
гнезда таким образом, чтобы их нельзя было
повредить. Затянуть 4 винта, используя
гаечный ключ, поставляемый в комплекте.
Максимальная рабочая температура таких
стеклянных ИК-фильтров: Tmax = 300°C.
Процентное соотношении ИК-излучения,
фильтруемого такими стеклянными
ИК фильтрами, составляет 80%.
8
7 Техническое
обслуживание и очистка
7.1 Очистка стекла
Рекомендуем нейтральное мыло, разведенное
водой, или специальные продукты для очистки
линз очков с применением мягкой ткани.
Избегать применение этилового
h
спирта, растворителей, гидрированных
углеводородов, сильных кислот и
щелочей. Использование названных
продуктов наносит непоправимый
вред обрабатываемой поверхности.
8 Утилизация отходов.
Данный символ и система переработки
n
действительны только в странах ЕС и не
применяются в других странах мира.
Ваш продукт состоит из материалов и
компонентов высокого качества, которые можно
повторно использовать или переработать.
Электрические и электронные изделия,
отмеченные данным знаком, в конце
эксплуатации необходимо утилизировать
отдельно от бытовых отходов.
Рекомендуем сдать это устройство в центр
сбора отходов или на экостанцию.
В Европейском Союзе существуют
системы дифференцированного сбора
электрических и электронных продуктов.
