Bedienungsanleitung
a-TroniX Wechselrichter AX-Serie, 1 ph

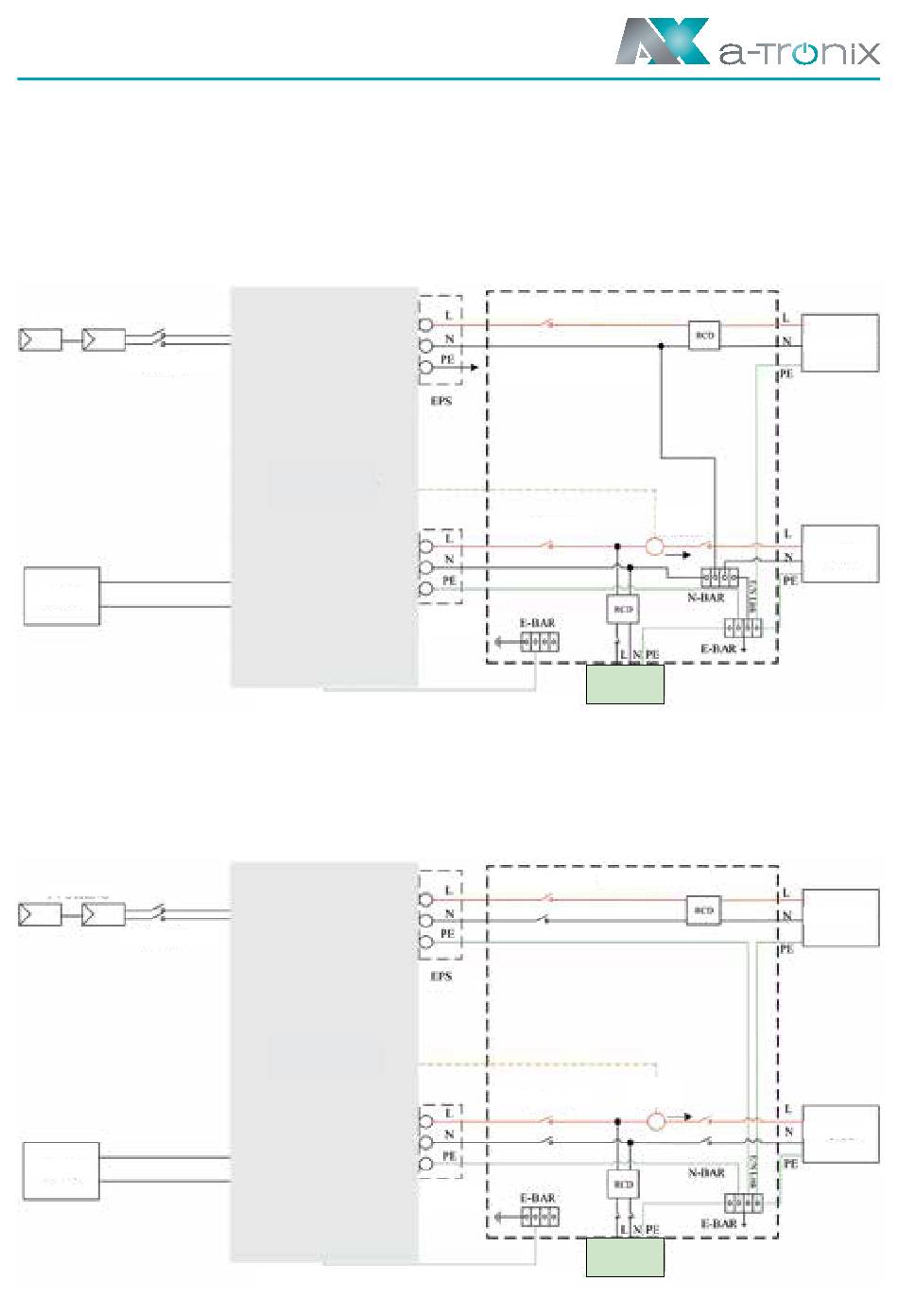

6.7 Systemverbindungsdiagramme
Der Nullleiter der alternativen Stromversorgung muss isoliert oder geschaltet werden.
Für Länder wie Australien, Neuseeland, Südafrika usw. befolgen Sie bitte die ört-
lichen Verkabelungsvorschriften.
PV Kette
DC Unterbrecher
Batterie
Die Neutralleitung der alternativen Stromversorgung muss nach dem Abschalten
des Netzes getrennt werden. Für Länder wie China, Deutschland, die Tschechische
Republik, Italien, usw. befolgen Sie bitte die örtlichen Verkabelungsvorschriften.
PV Kette
DC Unterbrecher
Batterie
atx009de0823
Batterie
Wechselrichter
Netzge-
bunden
Die Erdungsschraube am Batteriewechselrichter
Batterie
Wechselrichter
Netzge-
bunden
Die Erdungsschraube am Batteriewechselrichter
Verteilerkasten
AC Unterbrecher
Schließen Sie
diese Klemme nicht an
AC Unterbrecher Zähler
Startseite
laden
Verteilerkasten
AC Unterbrecher
CT/
Zähler
AC Unterbrecher
Startseite
laden
EPS Last
CT/
Netz
EPS Last
Netz
