Bedienungsanleitung
a-TroniX Wechselrichter AX-Serie, 1 ph
• Schieben Sie die Gewindehülse auf die Anschlussklemme,
bis beide fest auf dem Wechselrichter verriegelt sind.
• Lösen Sie die Kappe an der Klemme und
ziehen Sie die Gewindehülse aus der Buchse.

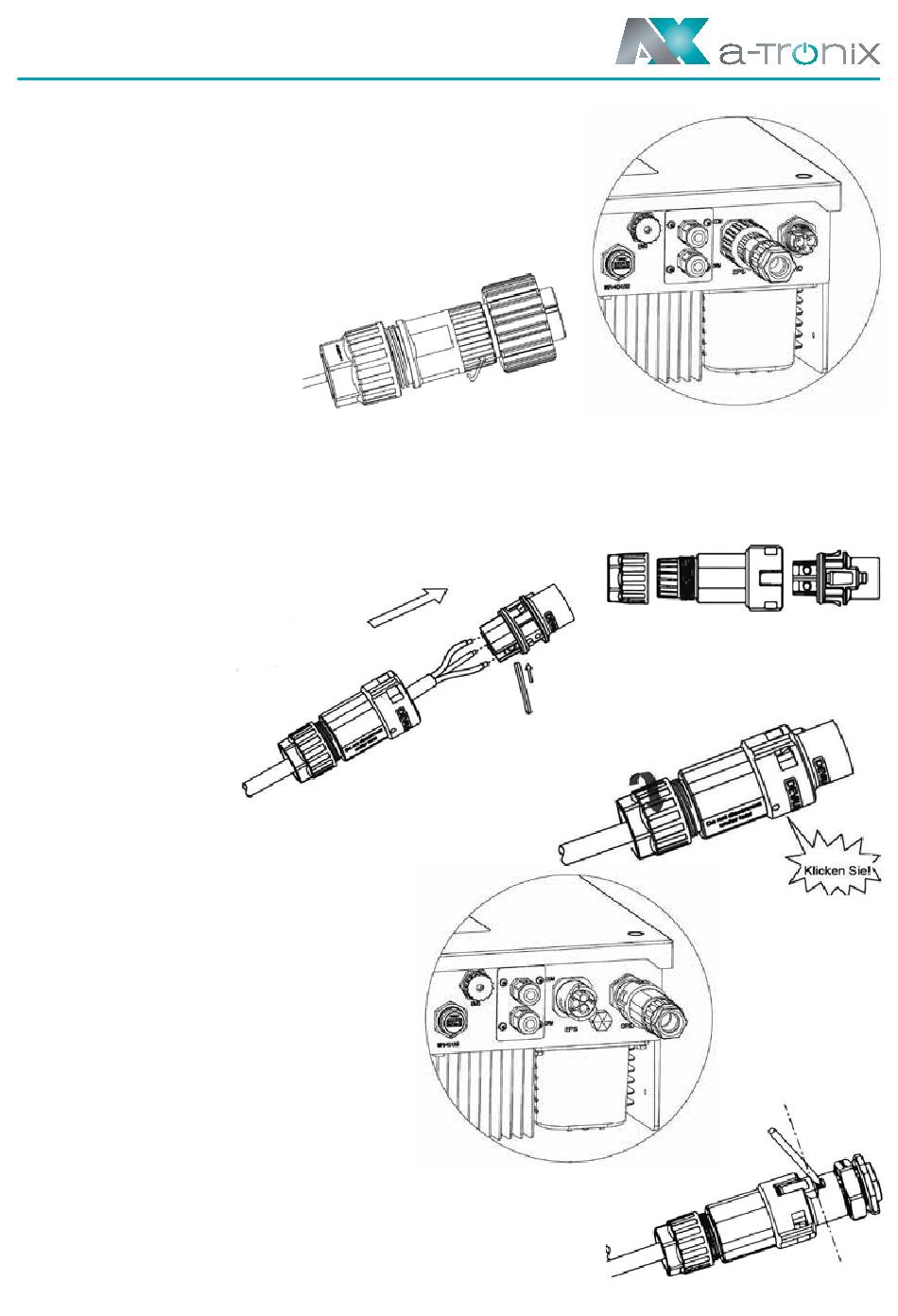

B. Netz-Verkabelung
• Trennen Sie den Netzgebunden-Stecker wie unten dargestellt in drei Teile.
- Halten Sie den mittleren Teil des Buchseneinsatzes fest, drehen Sie die hintere
Schale, um sie zu lösen, und nehmen Sie sie vom Buchseneinsatz ab.
- Entfernen Sie die Kabelmutter (mit Gummieinsatz)
von der hinteren Schale.
• Schieben Sie
die Kabelmutter und
dann die Rückenschale
auf das Kabel.
• Drücken Sie die Gewindehülse in die Buchse,
ziehen Sie die Kappe auf der Klemme fest.
• Drücken Sie die Gewindehülse
auf die Anschlussklemme,
bis beide fest am Wechselrichter
eingerastet sind.
• Entfernen Sie den AC-Anschlüsse:
Drücken Sie das Bajonett mit einem
kleinen Schraubendreher oder dem
Entriegelungswerkzeug aus dem Schlitz und
ziehen Sie es heraus, oder schrauben Sie die
Gewindehülse ab und ziehen Sie sie dann heraus.
