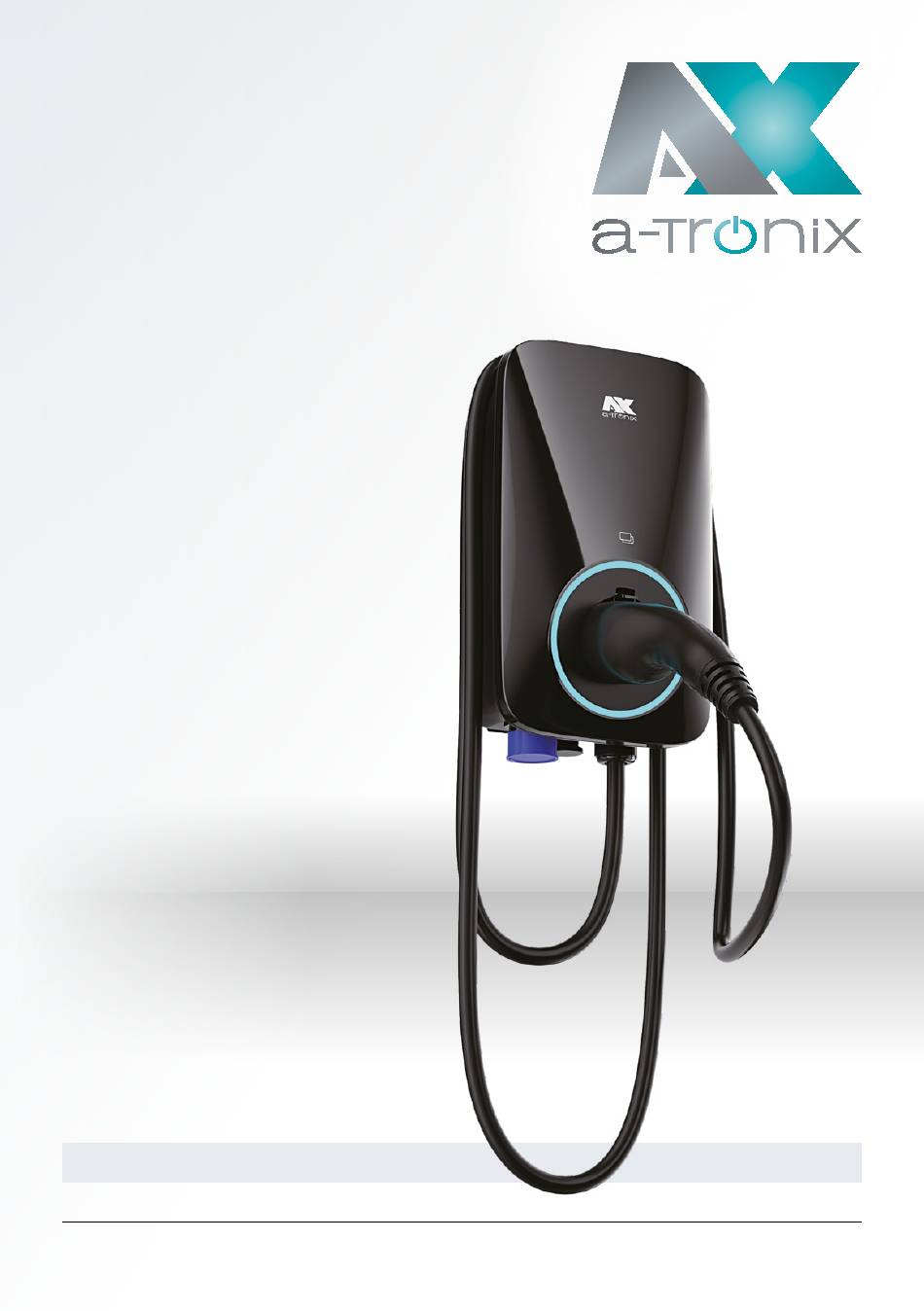

- Seite 1 WALLBOX Bedienungsanleitung a-TroniX AX-Serie 11 kW Modell Artikelnummer a-TroniX AX Wallbox 11 kW 9894119 atx032de0724...
- Seite 2 / www.akkusys.de Vielen Dank, dass Sie sich für den Kauf unserer Wallbox der a-TroniX AX-Serie entschieden haben. Sie ist eine dreiphasige Ladestation zum Laden von Elektrofahrzeugen (EV) mit einer integrierten Ladesteuerung, passend für alle E-Fahrzeuge Typ 2. Die Wallbox ist mit einem 6-Meter-Ladekabel (Typ 2 Stecker) ausgestattet womit Sie Ihr Fahr- zeug jederzeit bequem und sicher laden können.
- Seite 3 Bedienungsanleitung a-TroniX AX Wallbox 11 kW Inhaltsübersicht Seite 1. HINWEISE ZU DIESEM HANDBUCH Gültigkeitsbereich 1.2 Zielgruppe 1.3 Verwendete Symbole 2. SICHERHEIT 3. PACKLISTE 4. PRODUKTBESCHREIBUNG 5. TECHNISCHE DATEN 6. INSTALLATION 6.1 Handhabung des Produkts 6.2 Auspacken und Kontrolle des Inhalts 6.3 Installation...
- Seite 4 1. Hinweise zu diesem Handbuch 1.1 Gültigkeitsbereich Dieses Handbuch beschreibt die Montage, Installation, Inbetriebnahme, Wartung und Störungsbeseitigung für die folgenden Modelle der a-TroniX Produkte: AX-A11KP1 HINWEIS: Bitte bewahren Sie diese Anleitung so auf, dass sie jederzeit zugänglich ist. 1.2 Zielgruppe Dieses Handbuch richtet sich an qualifizierte Elektrofachkräfte.
- Seite 5 Bedienungsanleitung a-TroniX AX Wallbox 11 kW 2. Sicherheit Die Wallboxen der a-TroniX Serie AX wurden gemäß den internationalen Sicher- heitsanforderungen entwickelt und getestet. Dennoch müssen bei der Installation und dem Betrieb dieses Wallboxs bestimmte Sicherheitsvorkehrungen getroffen werden. Der Installateur muss alle Anweisungen, Sicherheitshinweise und War- nungen in diesem Installationshandbuch lesen und befolgen.
- Seite 6 Bedienungsanleitung a-TroniX AX Wallbox 11 kW 3. Packliste RFID- Karte Schnell- installations- anleitung Objekt Beschreibung Menge Wallbox Montage Backplane Halterung RFID-Karte Dübel Expansionsschrauben Gewindeschneidende Schrauben Schrauben Schraubendreher Schnellinstallationsanleitung AC Stecker DC Stecker Rohrförmige Klemme Seite 6 atx032de0724...
- Seite 7 Bedienungsanleitung a-TroniX AX Wallbox 11 kW 4. Produktbeschreibung Bedeutung der Lichter: • Grünes Atemlicht Standby-status • Blau bleibt an Status EV-Stecker eingesteckt • Blaues Atemlicht Ladestartstatus/Pause • Blaues Lauflicht Ladestatus • Grün leuchtet weiter Status Ladeende • Rot bleibt an Wallboxfehler, Abschaltschutz •...
- Seite 8 Bedienungsanleitung a-TroniX AX Wallbox 11 kW 5. Technische Daten Wallbox Modell AX-A11KP1 Eingang Energieversorgung 3P+N+PE Nennspannung 400Vac, ±20% Nennstrom Nennfrequenz 50/60 Hz Ausgang Ausgangsspannung 400Vac, ±20% Max. Strom Nennleistung 11kW Benutzeroberfläche Ladeanschluss Typ 2 Kabel RFID-Lesegerät Mifare ISO/IEC 14443 A Startmodus Plug &...
- Seite 9 Bedienungsanleitung a-TroniX AX Wallbox 11 kW 6. Installation 6.1 Handhabung des Produkts Um die Sicherheit zu gewährleisten, sollten die folgenden Punkte beachtet werden: • Alle Zubehörteile sind während des Transports oder der Handhabung getrennt aufzubewahren. • Vermeiden Sie heftige Stöße und Schläge.
- Seite 10 Bedienungsanleitung a-TroniX AX Wallbox 11 kW Umgebung und Standort der Installation • Der Bereich, in dem die Wallbox aufgestellt werden soll, muss gut belüftet und weit entfernt von Wasser, brennbaren Gasen und korrosiven Stoffen sein. • Vergewissern Sie sich, dass der Boden oder die Installationsplattform dem Ge- wicht der Wallbox standhalten kann.
- Seite 11 Bedienungsanleitung a-TroniX AX Wallbox 11 kW 6.3.1 Wandbefestigung: Ø 8 Tiefe 50mm Schritt 1 1. Markieren Sie 4 Löcher gemäß der Installationskarte an der Wand. 2. Verwenden Sie einen 8-mm-Bohrer zum Bohren von Löchern mit einer Bohrtiefe von über 50 mm.
- Seite 12 Bedienungsanleitung a-TroniX AX Wallbox 11 kW Schritt 4 Befestigen Sie die Halterung (C) mit den Schrauben (G) an der Wallbox. Schritt 5 1. Hängen Sie die Wallbox in die Montageplatte ein. 2. Ziehen Sie die Schrauben (H) an, um die Installation abzuschließen.
- Seite 13 Bedienungsanleitung a-TroniX AX Wallbox 11 kW 6.3.2 Bodenart / Vertikale Einbauweise: Schritt 1 1. Bohren Sie mit einem 12-mm- Bohrer 4 Löcher mit 60 mm Tiefe und einem Abstand von 170x120 Ø 12 Tiefe 60mm Ø 60mm 2. In der Mitte 1 Auslassloch mit 60mm Durchmesser bohren.
- Seite 14 Bedienungsanleitung a-TroniX AX Wallbox 11 kW Schritt 4 Befestigen Sie die Montageplatte (B) mit Schrauben an der Säule. Schritt 5 Befestigen Sie die Halterung (C) mit den Schrauben (G) an der Wallbox. Schritt 6 1. Hängen Sie die Wallbox in die Montageplatte ein.
- Seite 15 Bedienungsanleitung a-TroniX AX Wallbox 11 kW 6.3.3 Elektrischer Anschluss Es muss ein Leckageschutzschalter installiert werden. Der Leckageschutzschalter sollte den Typ A verwenden, nicht weniger als 20A, und der Eingangsdraht sollte aus dem Leckageschutzschalter herausgeführt werden. Verwenden Sie ein 11 AWG- Kabel (Drahtdurchmesser 4 mm²).
- Seite 16 Bedienungsanleitung a-TroniX AX Wallbox 11 kW 3~3,5 NM Schritt 3 Stecken Sie das Kabel in den Stecker 1 zu L1 (D) des AC Anschlusses, wie in der Abbildung links gezeigt, und ziehen 2 zu L2 Sie die Schraube mit einem 2mm Steckschlüssel fest.
- Seite 17 Bedienungsanleitung a-TroniX AX Wallbox 11 kW 6.3.4 Kommunikationsverkabelung Schneiden Sie alle Kabel (Drahtdurchmesser 0,3 mm²) auf 15 mm ab (wie in der Abbildung unten gezeigt), ziehen Sie den Isoliermantel ab, um den Leiter etwa 8 mm freizulegen. 485A: Braun/rot/grünes oder...
- Seite 18 Bedienungsanleitung a-TroniX AX Wallbox 11 kW 1,5~1,7 NM Schritt 3 Fädeln Sie das Kabel nacheinander durch die Mutter (f), den Dichtungsring (g) und die Hülse (h). Schrauben Sie die Mutter auf die Hülse (ziehen Sie sie noch 485A nicht fest), stecken Sie dann den...
- Seite 19 Bedienungsanleitung a-TroniX AX Wallbox 11 kW 7. APP herunterladen Benutzer können den QR-Code (Android und IOS) in der Schnellinstallationsanlei- tung scannen oder im App Store und bei Google Play nach Elite Charger suchen. 8. Operation 8.1 Statusanzeigen der Wallbox LED-Anzeige Beschreibung Definition Grün blinkend...
- Seite 20 Bedienungsanleitung a-TroniX AX Wallbox 11 kW • Ladevorgang starten: 1. Stellen Sie die Wallbox auf den Plug & Charge Modus ein. 2. Stecken Sie das Ladekabel in das EV. 3. Der Ladevorgang wird gestartet. • Ladevorgang stoppen: Drücken Sie die Stopptaste an der Seite der Wallbox.
- Seite 21 Bedienungsanleitung a-TroniX AX Wallbox 11 kW • Ladevorgang stoppen: 1. Klicken Sie auf die APP, um den Ladevorgang zu stoppen. 2. Der Ladevorgang endet. C. Der gesperrte Modus In diesem Modus ist die Wallbox gesperrt und kann nicht verwendet werden.
- Seite 22 Bedienungsanleitung a-TroniX AX Wallbox 11 kW 10. Stilllegung 10.1 Ausbau der Wallbox • Trennen Sie die Wallbox vom AC-Eingang und AC-Ausgang. • Trennen Sie die Kommunikations- und optionalen Anschlussleitungen. Nehmen Sie die Wallbox von der Halterung ab. • Entfernen Sie die Halterung, falls erforderlich.
- Seite 23 Bedienungsanleitung a-TroniX AX Wallbox 11 kW atx032de0724 Seite 23...
- Seite 24 Bei Rückfragen kontaktieren Sie uns gern! AKKU SYS Akkumulator- und Batterietechnik Nord GmbH Verbindungsweg 23 · 25469 Halstenbek · GERMANY Telefon +49 4101 37676-0 · info@akkusys.de www.akkusys.de · akkusys.shop · www.a-tronix.de...
