Bedienungsanleitung
a-TroniX Wechselrichter AX-Serie, 1 ph
• Messgerät /CT/ RS485
Der Wechselrichter verfügt über eine integrierte
Exportbegrenzungsfunktion. Um diese Funktion
zu nutzen, muss ein Leistungsmessgerät oder ein
Stromwandler installiert sein.

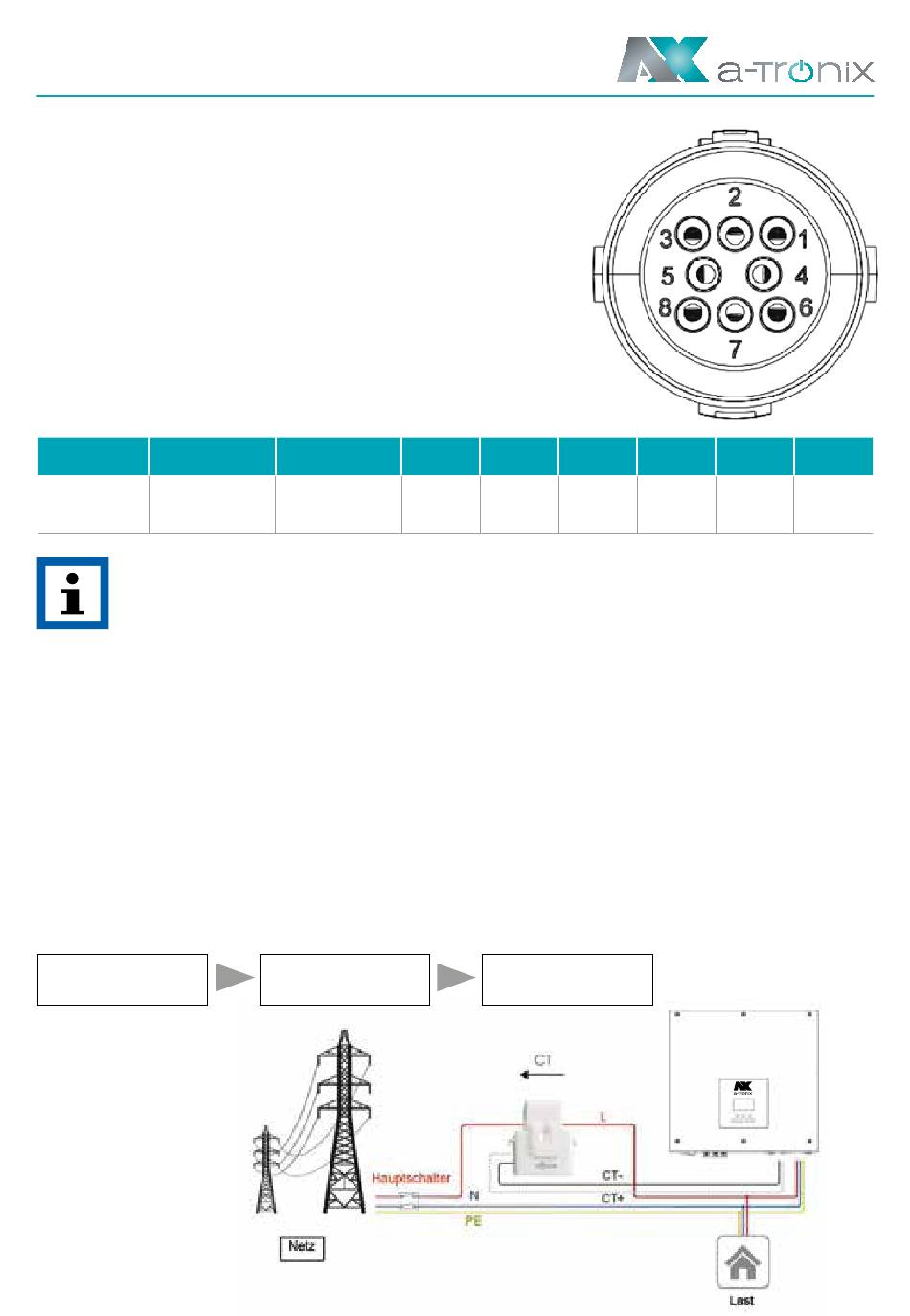

Die PIN-Definitionen des Messgeräts/CT/485-
Schnittstelle sind wie folgt.
PIN
Messgerät
Definition
485A
HINWEIS
• CT1: Für Hybrid/AC.
CT2: Netzgekoppelter Wechselrichter (falls vorhanden).
• Kompatibler Messgerätstyp: DDSU666 (CHINT), SDM230 (EASTRON).
CT:
Dieser Wechselrichter verfügt über eine integrierte Exportmanagementfunktion.
Um diese Funktion zu aktivieren, muss ein Leistungsmesser oder CT installiert wer-
den. Der CT sollte an die Hauptstromleitung der Netzseite geklemmt werden. Der
Pfeil auf dem CT sollte in Richtung des Netzes zeigen. Das weiße Kabel wird an CT+
und das schwarze Kabel an CT- angeschlossen.
Messgerät/CT-Einstellung:
Drücken Sie kurz die Berührungstaste, um die Anzeige umzuschalten oder die Zahl
+1 zu machen. Drücken Sie die Sensortaste lange, um Ihre Einstellung zu bestätigen.
EINSTELLUNGEN
atx009de0823
1
2
Messgerät
485B
FEATURE PARM
3
4
485B
485A
CT2+
MESSGERÄT / CT
5
6
7
CT2-
CT1-
8
CT1+
Seite 27
