Bedienungsanleitung
a-TroniX Wechselrichter AX-Serie, 1 ph
5. Installation
5.1 Auf Physische Beschädigungen Prüfen
Vergewissern Sie sich, dass der Wechselrichter beim Transport unversehrt geblieben ist.
Bei sichtbaren Schäden, wie z. B. Rissen, wenden Sie sich bitte sofort an Ihren Händler.

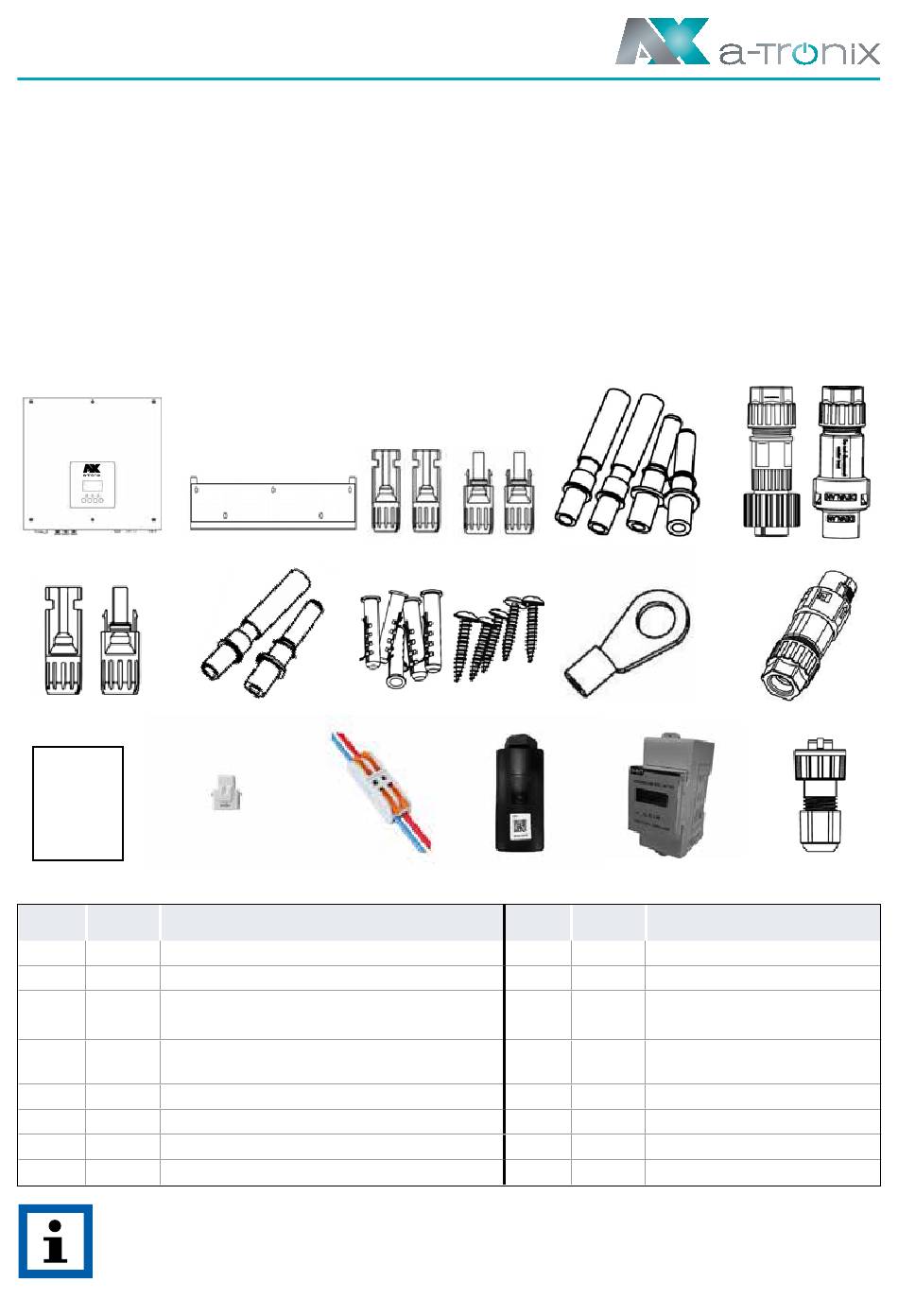

5.2 Packliste
Öffnen Sie die Verpackung und nehmen Sie das Produkt heraus, überprüfen Sie bitte
zuerst das Zubehör. Die Packliste ist unten abgebildet.
A
F
Installa-
tionsanlei-
tung
K
Objekt Menge Beschreibung
A 1 Wechselrichter
B 1 Halterungen
PV-Anschlüsse (Nur für Hybrid)
C 4
(2*positiv, 2*negativ)
PV-Pin-Kontakte (Nur für Hybrid)
D 4
(2*positiv, 2*negativ)
E 2 AC-Anschlüsse
F 2 Batterie-Anschlüsse (1*positiv, 1*negativ)
G 2 Batterie-Pin-Kontakte (1*positiv, 1*negativ)
H 5 Erweiterungsrohre & Expansionsschrauben
HINWEIS:
Benutzen Sie ausschließlich die im Lieferumfang enthaltenen Bauteile zur
Installation.
Seite 16
B
G
L M
C
H
N
Objekt Menge
I 1
J 1
K 1
L 1
M 1
N 1
O 1
P 1
D
I
O
Beschreibung
Erdungsanschluss
Kommunikationsanschluss
Schnellinstallationsanleitung
CT (mit 10m Kabel)
CT-Verlängerungsstecker
WLAN / LAN / 4G (Optional)
Messgerät (Optional)
RJ45
atx009de0823
