Schritt 2: Netzverdrahtung
• Prüfen Sie die Netzspannung und vergleichen Sie sie mit dem zulässigen Span-
nungsbereich (siehe technische Daten).
• Schalten Sie den Leistungsschalter von allen Phasen ab und sichern Sie ihn ge-
gen Wiedereinschalten.

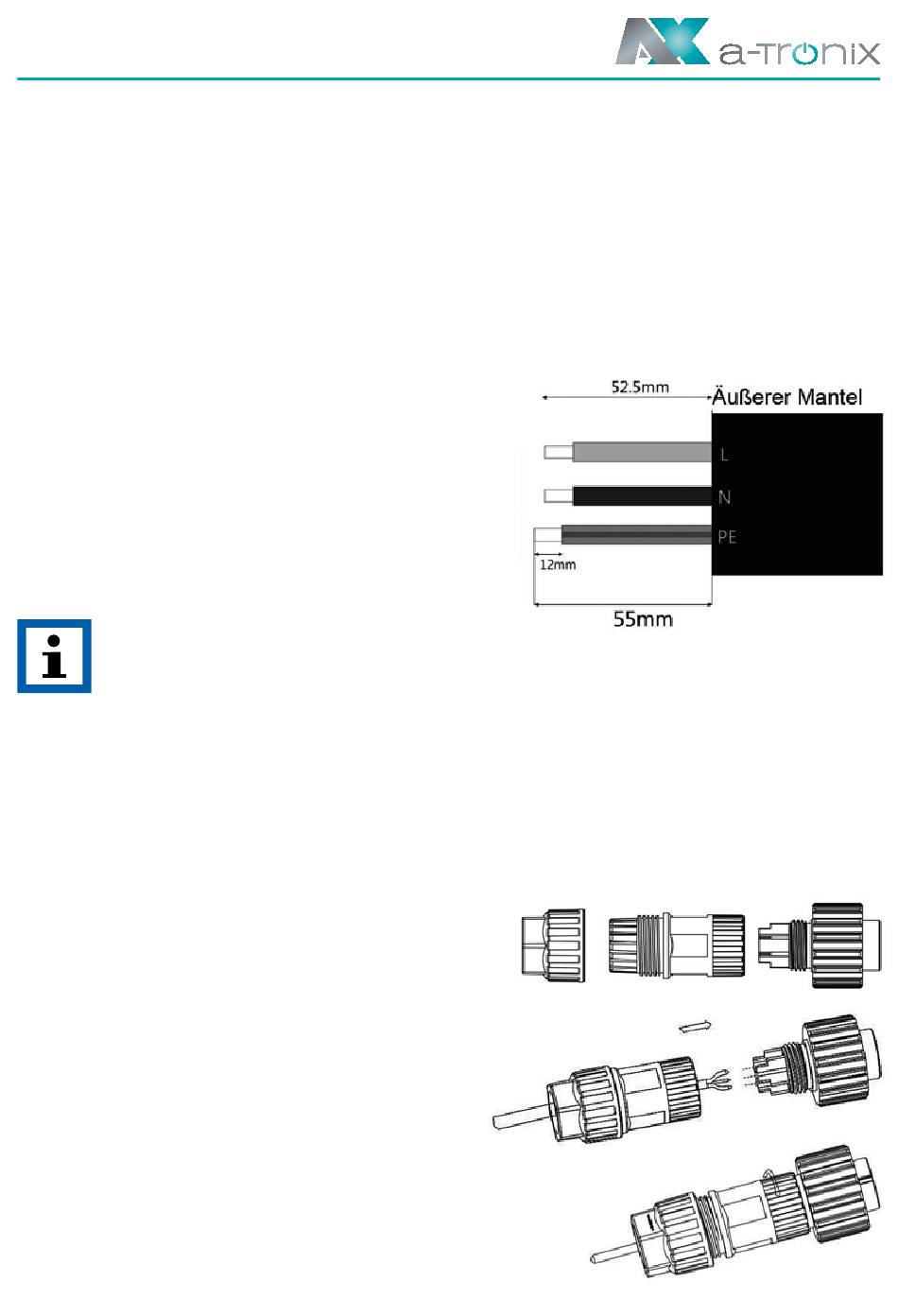

• Kürzen Sie die Drähte:
– Kürzen Sie alle Drähte auf 52,5 mm und den PE-Leiter auf 55 mm.
– Verwenden Sie die Crimpzange, um 12 mm der Isolierung von allen Drahtenden
wie unten dargestellt abzuschneiden.
L: Brauner/roter Draht
N: Blau/schwarzer Draht
PE: Gelber und grüner Draht
HINWEIS
Bitte beachten Sie den lokalen Kabeltyp und die Farbe für die tatsächliche
Installation.
A. EPS-Verdrahtung
• Trennen Sie den EPS-Stecker wie unten beschrieben in drei Teile.
- Halten Sie den mittleren Teil des Buchseneinsatzes fest, drehen Sie die hintere
Schale, um sie zu lösen, und nehmen Sie sie vom Buchseneinsatz ab.
- Entfernen Sie die Kabelmutter (mit Gummieinsatz) von der hinteren Schale.
• Schieben Sie die Kabelmutter und dann die hintere Hülse
auf das Kabel.
• Schieben Sie die Gewindehülse in die Buchse,
ziehen Sie die Kappe an der Anschlussklemme fest.
