Bedienungsanleitung
a-TroniX Wechselrichter AX-Serie, 1 ph
Montageschritte

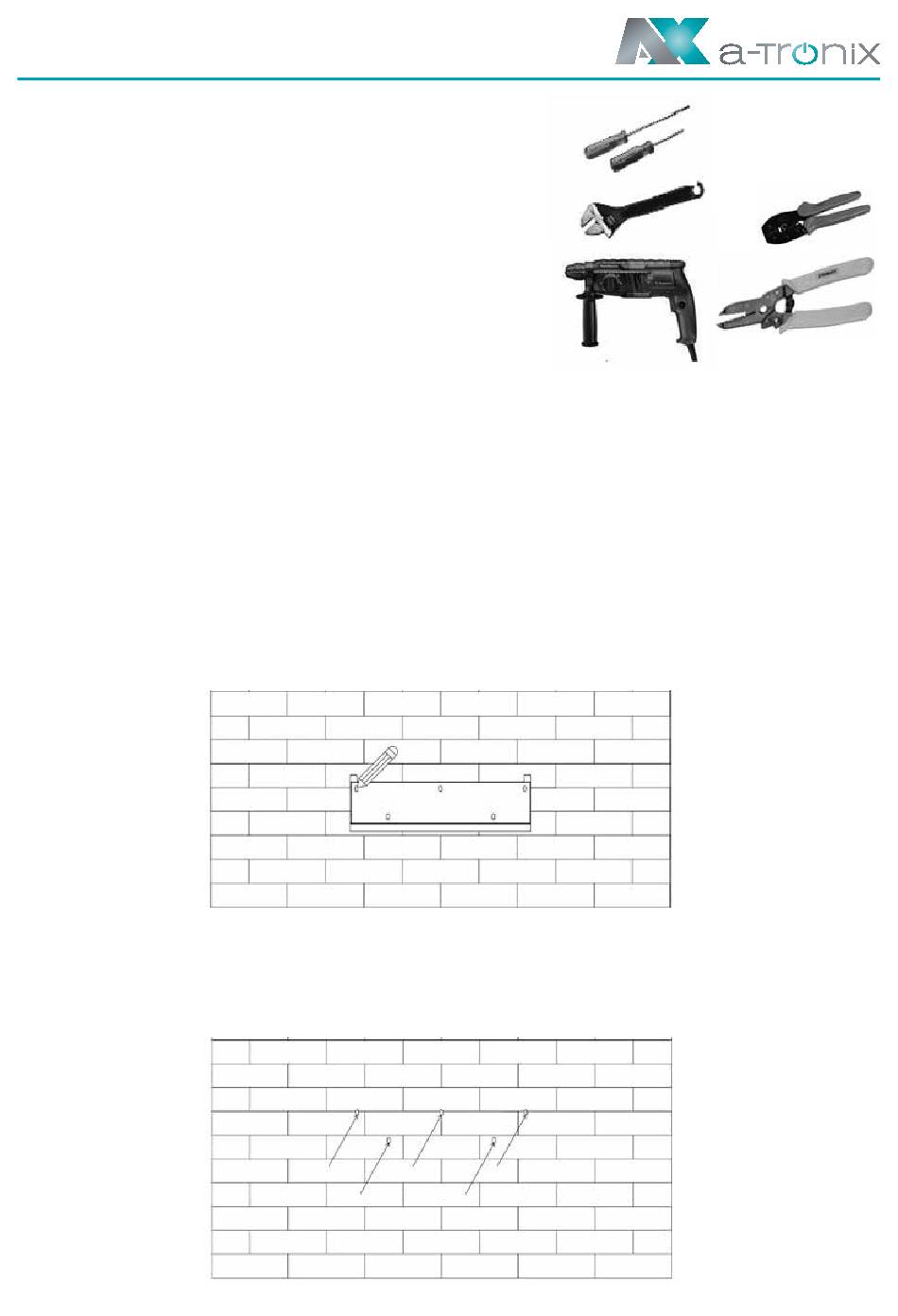

Erforderliche Werkzeuge für die Installation:
• Handschraubendreher;
• Elektrische Bohrmaschine (Bohrer-Satz 8 mm);
• Crimpzange; Abisolierzange; Schraubendreher.
Anforderungen an den Installationswinkel:
• Kippen Sie den Energiespeicher nicht nach vorne,
horizontal, auf den Kopf, nach hinten oder zur Seite.
Anforderungen an den Aufstellungsraum:
• Achten Sie bei der Installation des Energiespeichers darauf, dass sich keine anderen
Geräte sowie brennbare und explosive Materialien in der Nähe befinden, und reser-
vieren Sie genügend Platz, um die Anforderungen an die Wärmeableitung und die
Sicherheitsisolierung der Installation zu erfüllen.
• Bei der Wandmontage dürfen keine Gegenstände unter den Energiespeicher ge-
stellt werden.
Schritt 1. Befestigen Sie die Halterung an der Wand
• Wählen Sie den Ort, an dem Sie den Wechselrichter installieren möchten. Bringen
Sie die Halterung an der Wand an und markieren Sie die Position der 5 Löcher in der
Halterung.
• Bohren Sie die Löcher mit einer elektrischen Bohrmaschine, stellen Sie sicher, dass die
Löcher mindestens 50 mm tief sind, und ziehen Sie dann die Dehnungsrohre fest.
