• BMS
Die Kommunikationsschnittstelle zwischen Wechselrichter und Batterie ist RS485
oder CAN mit einem Rj45-Anschluss.
PIN
1
Definition /

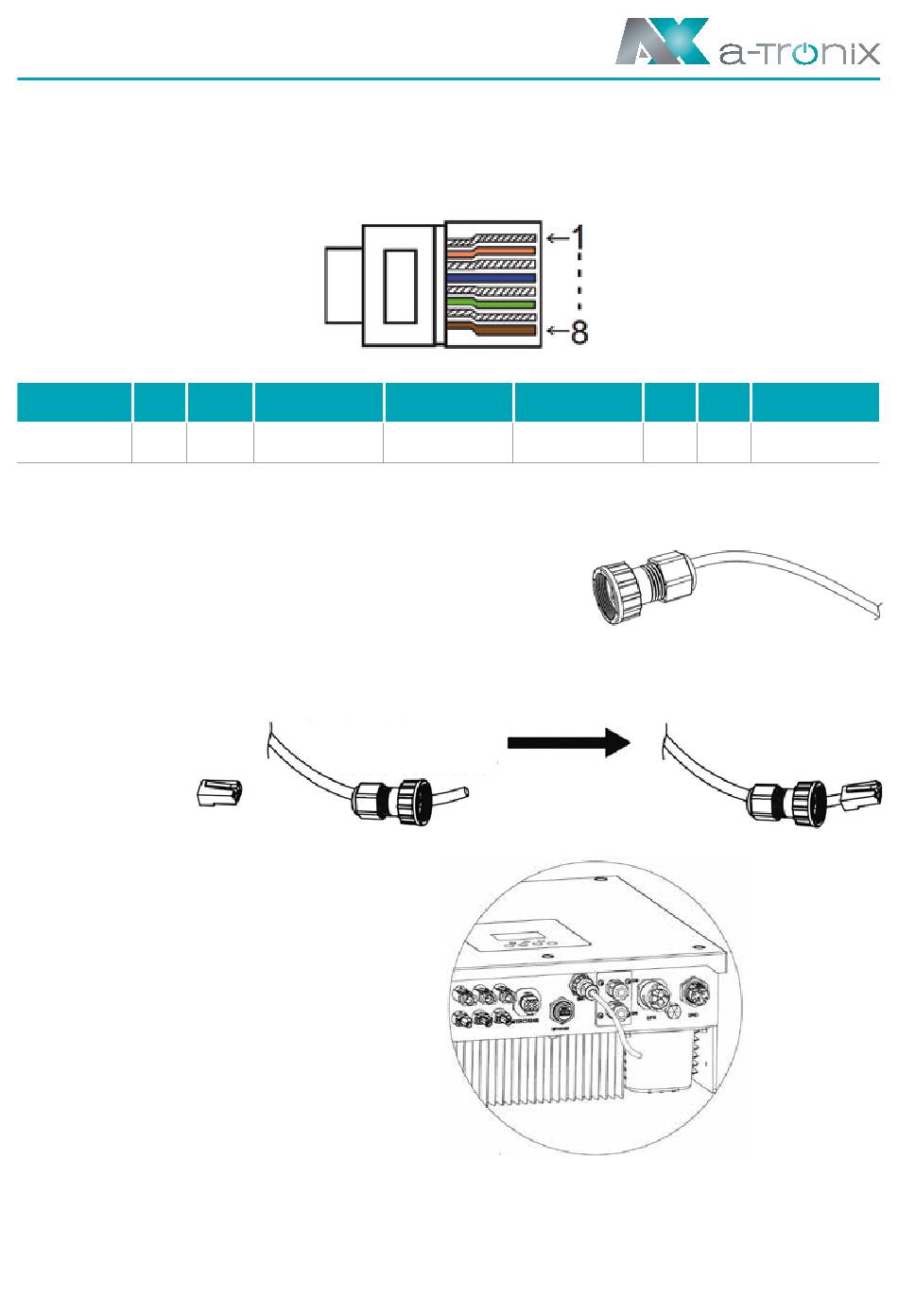

Schritte zum Anschluss:
Schritt 1:
Bereiten Sie ein Standard-Netzwerkkabel und einen
Kabelstecker vor und führen Sie dann das Netz-
werkkabel durch den Kabelstecker.
Schritt 2:
Crimpen Sie das Kabel mit einem Rj45-Stecker, der sich im Inneren des Kabelan-
schlusses befindet.
Rj45-Stecker
Schritt 3:
Stecken Sie den Kabelstecker in den
BMS-Anschluss an der Unterseite des
Wechselrichters und schrauben Sie
ihn fest.
Seite 30
2 3
GND BMS-485B
Netzwerkkabel
Kabelstecker
4
BMS-CANL BMS-CANH
5 6 7
/ /
8
BMS-485A
