Bedienungsanleitung
a-TroniX Wechselrichter AX-Serie, 1 ph

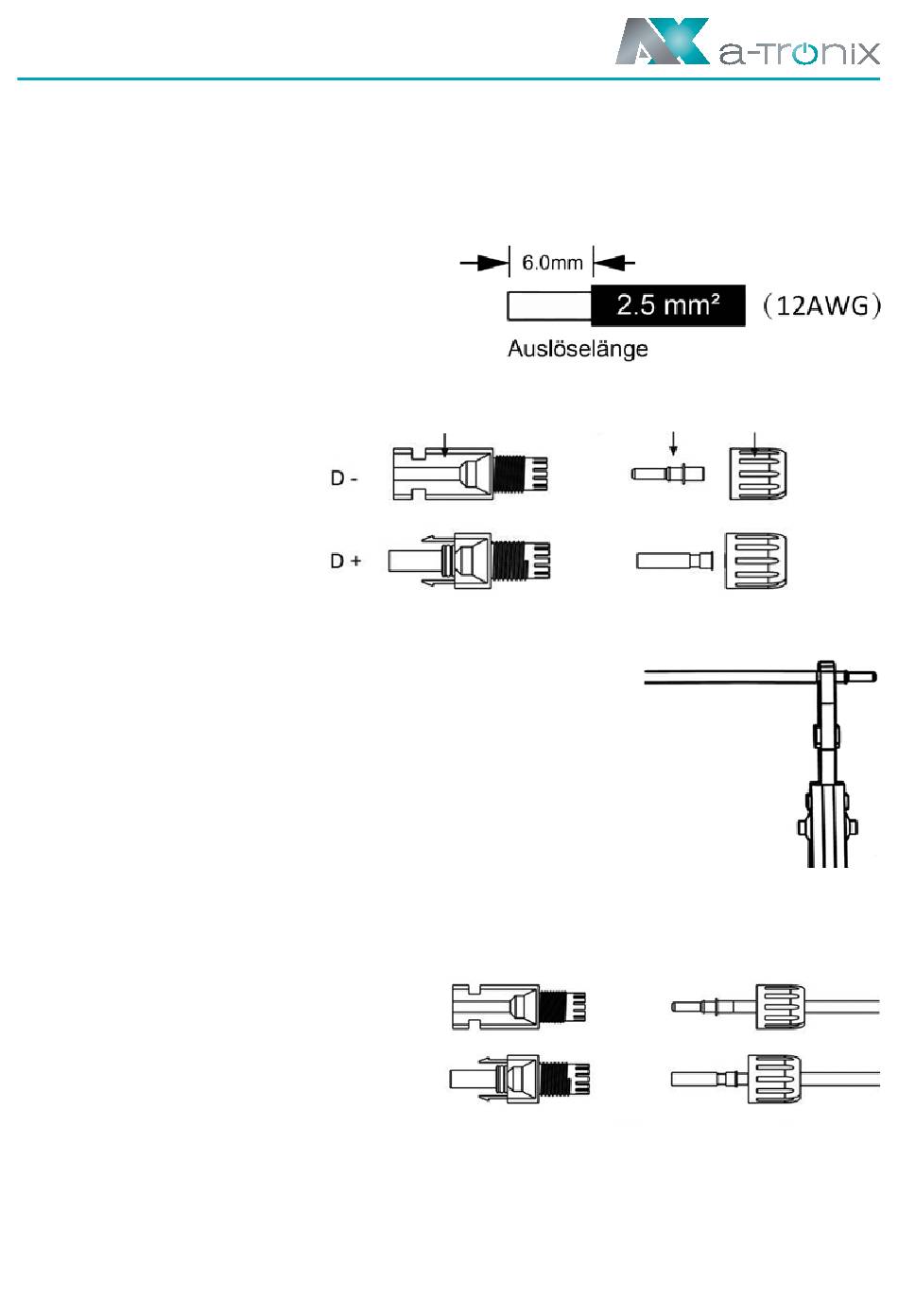

Schritt 2: PV-Verdrahtung
• Schalten Sie den DC-Schalter aus.
• Wählen Sie 12 AWG-Draht für den Anschluss des PV-Moduls.
• Schneiden Sie 6 mm der Isolierung vom Drahtende ab.
• Trennen Sie den DC-Stecker (PV) wie unten dargestellt.
• Führen Sie das abisolierte Kabel in den Stiftkontakt ein und achten Sie darauf, dass
alle Leiterlitzen im Stiftkontakt erfasst werden.
• Stiftkontakt mit Hilfe einer Crimpzange crimpen.
Setzen Sie den Stiftkontakt mit abisoliertem Kabel in die
entsprechende Crimpzange ein und vercrimpen Sie den
Kontakt.
• Führen Sie den Stiftkontakt durch die Kabelmutter und montieren Sie ihn auf der
Rückseite des Steckers oder der Buchse. Wenn Sie ein „Klicken" spüren oder hören,
sitzt die Stiftkontaktbaugruppe richtig.
• Entriegeln Sie den DC-Stecker
- Verwenden Sie das angegebene Schraubenschlüssel-Werkzeug.
- Wenn Sie den DC+ Stecker trennen, drücken Sie das Werkzeug von oben nach unten.
- Wenn Sie den DC- Stecker trennen, drücken Sie das Werkzeug von unten nach unten.
- Trennen Sie die Stecker mit der Hand.
atx009de0823
Stecker
Stiftkontakt Kabelmutter
