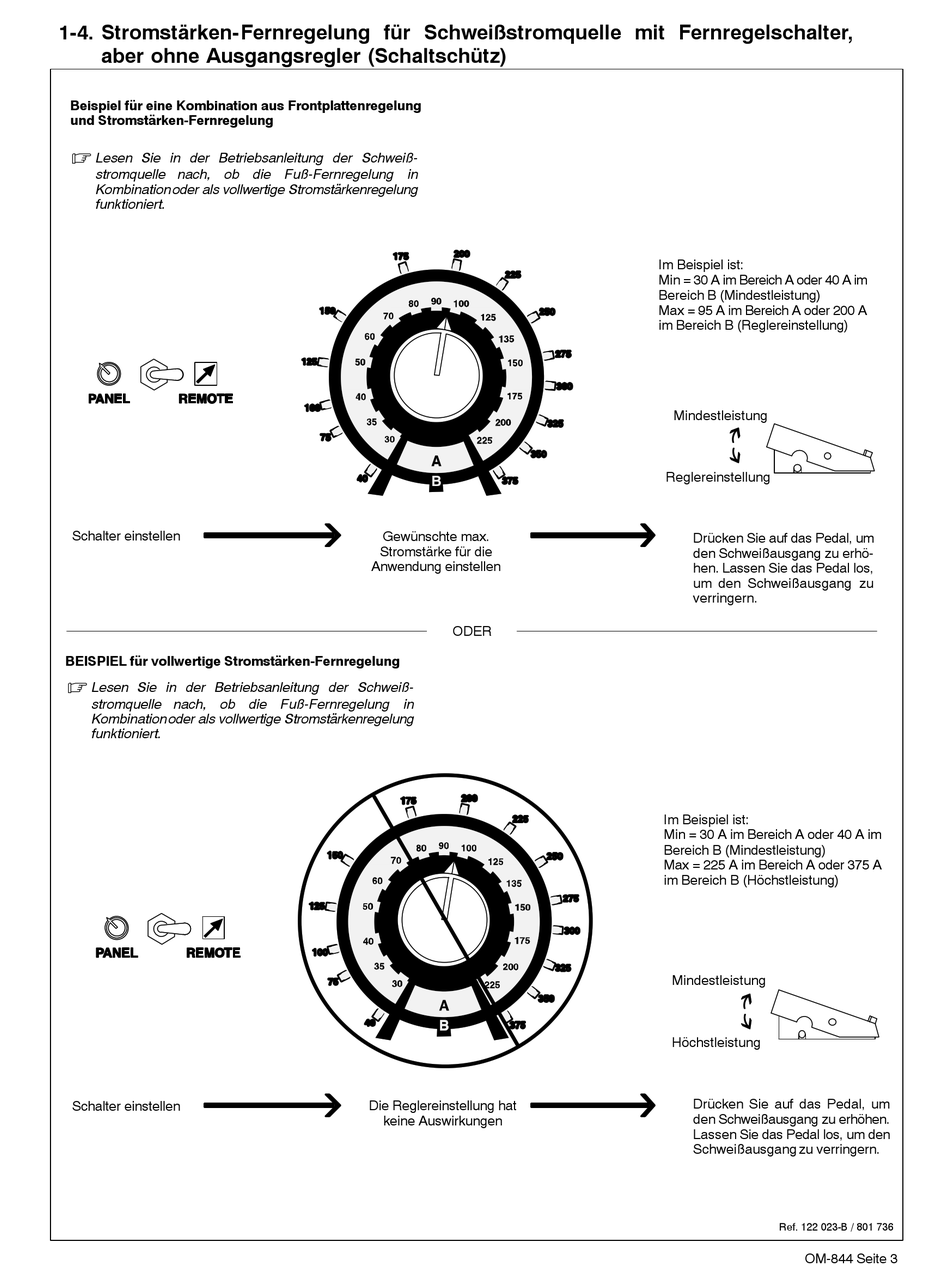

1-4. Stromstärken-Fernregelung für Schweißstromquelle mit Fernregelschalter,
aber ohne Ausgangsregler (Schaltschütz)
Beispiel für eine Kombination aus Frontplattenregelung
und Stromstärken-Fernregelung
.
Lesen Sie in der Betriebsanleitung der Schweiß-
stromquelle nach, ob die Fuß-Fernregelung in
Kombination oder als vollwertige Stromstärkenregelung
funktioniert.
Schalter einstellen
BEISPIEL für vollwertige Stromstärken-Fernregelung
.
Lesen Sie in der Betriebsanleitung der Schweiß-
stromquelle nach, ob die Fuß-Fernregelung in
Kombination oder als vollwertige Stromstärkenregelung
funktioniert.
Schalter einstellen
Gewünschte max.
Stromstärke für die
Anwendung einstellen
ODER
Die Reglereinstellung hat
keine Auswirkungen
Im Beispiel ist:
Min = 30 A im Bereich A oder 40 A im
Bereich B (Mindestleistung)
Max = 95 A im Bereich A oder 200 A
im Bereich B (Reglereinstellung)
Mindestleistung
Reglereinstellung
Drücken Sie auf das Pedal, um
den Schweißausgang zu erhö-
hen. Lassen Sie das Pedal los,
um den Schweißausgang zu
verringern.
Im Beispiel ist:
Min = 30 A im Bereich A oder 40 A im
Bereich B (Mindestleistung)
Max = 225 A im Bereich A oder 375 A
im Bereich B (Höchstleistung)
Mindestleistung
Höchstleistung
Drücken Sie auf das Pedal, um
den Schweißausgang zu erhöhen.
Lassen Sie das Pedal los, um den
Schweißausgang zu verringern.
