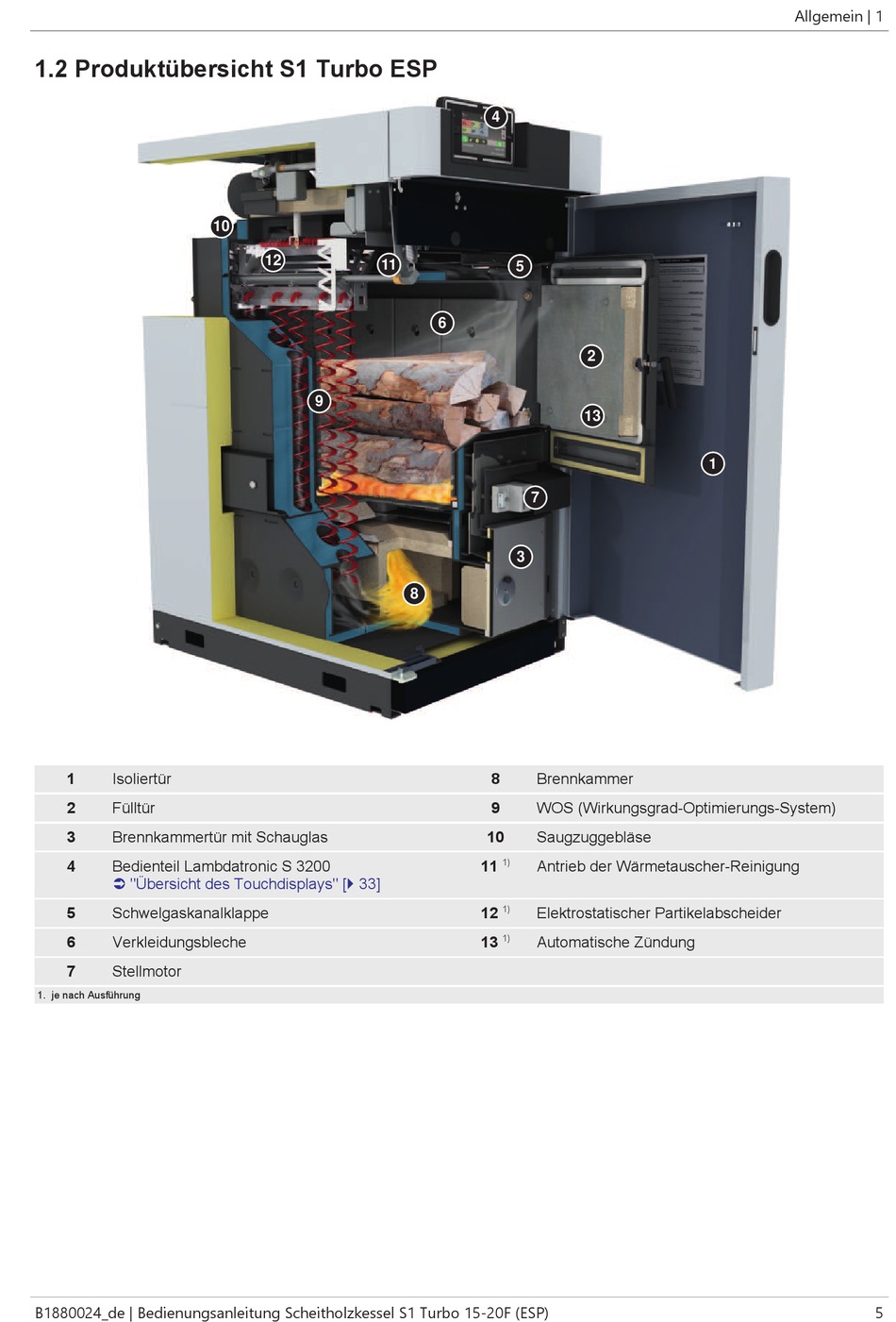

1.2 Produktübersicht S1 Turbo ESP
1
Isoliertür
2
Fülltür
3
Brennkammertür mit Schauglas
4
Bedienteil Lambdatronic S 3200
Ü "Übersicht des Touchdisplays" [} 33]
5
Schwelgaskanalklappe
6
Verkleidungsbleche
7
Stellmotor
1. je nach Ausführung
B1880024_de | Bedienungsanleitung Scheitholzkessel S1 Turbo 15-20F (ESP)
10
12
11
9
4
5
6
7
3
8
8
Brennkammer
9
WOS (Wirkungsgrad-Optimierungs-System)
10
Saugzuggebläse
1)
11
Antrieb der Wärmetauscher-Reinigung
1)
12
Elektrostatischer Partikelabscheider
1)
13
Automatische Zündung
2
13
1
Allgemein | 1
5
