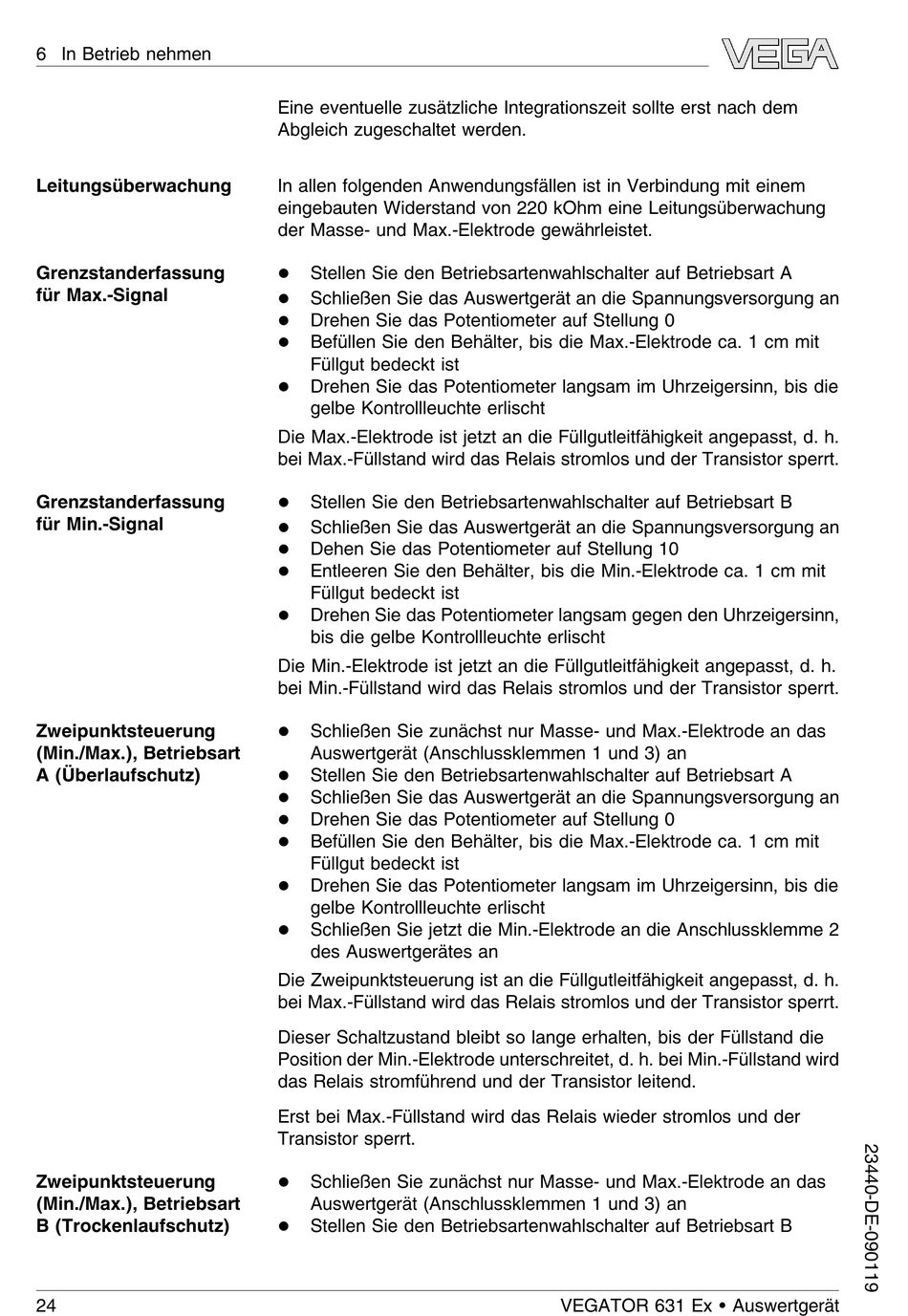

6 In Betrieb nehmen
Leitungsüberwachung
Grenzstanderfassung
für Max.-Signal
Grenzstanderfassung
für Min.-Signal
Zweipunktsteuerung
(Min./Max.), Betriebsart
A (Überlaufschutz)
Zweipunktsteuerung
(Min./Max.), Betriebsart
B (Trockenlaufschutz)
24
Eine eventuelle zusätzliche Integrationszeit sollte erst nach dem
Abgleich zugeschaltet werden.
In allen folgenden Anwendungsfällen ist in Verbindung mit einem
eingebauten Widerstand von 220 kOhm eine Leitungsüberwachung
der Masse- und Max.-Elektrode gewährleistet.
Stellen Sie den Betriebsartenwahlschalter auf Betriebsart A
l
Schließen Sie das Auswertgerät an die Spannungsversorgung an
l
Drehen Sie das Potentiometer auf Stellung 0
l
Befüllen Sie den Behälter, bis die Max.-Elektrode ca. 1 cm mit
l
Füllgut bedeckt ist
Drehen Sie das Potentiometer langsam im Uhrzeigersinn, bis die
l
gelbe Kontrollleuchte erlischt
Die Max.-Elektrode ist jetzt an die Füllgutleitfähigkeit angepasst, d. h.
bei Max.-Füllstand wird das Relais stromlos und der Transistor sperrt.
Stellen Sie den Betriebsartenwahlschalter auf Betriebsart B
l
Schließen Sie das Auswertgerät an die Spannungsversorgung an
l
Dehen Sie das Potentiometer auf Stellung 10
l
Entleeren Sie den Behälter, bis die Min.-Elektrode ca. 1 cm mit
l
Füllgut bedeckt ist
Drehen Sie das Potentiometer langsam gegen den Uhrzeigersinn,
l
bis die gelbe Kontrollleuchte erlischt
Die Min.-Elektrode ist jetzt an die Füllgutleitfähigkeit angepasst, d. h.
bei Min.-Füllstand wird das Relais stromlos und der Transistor sperrt.
Schließen Sie zunächst nur Masse- und Max.-Elektrode an das
l
Auswertgerät (Anschlussklemmen 1 und 3) an
Stellen Sie den Betriebsartenwahlschalter auf Betriebsart A
l
Schließen Sie das Auswertgerät an die Spannungsversorgung an
l
Drehen Sie das Potentiometer auf Stellung 0
l
Befüllen Sie den Behälter, bis die Max.-Elektrode ca. 1 cm mit
l
Füllgut bedeckt ist
Drehen Sie das Potentiometer langsam im Uhrzeigersinn, bis die
l
gelbe Kontrollleuchte erlischt
Schließen Sie jetzt die Min.-Elektrode an die Anschlussklemme 2
l
des Auswertgerätes an
Die Zweipunktsteuerung ist an die Füllgutleitfähigkeit angepasst, d. h.
bei Max.-Füllstand wird das Relais stromlos und der Transistor sperrt.
Dieser Schaltzustand bleibt so lange erhalten, bis der Füllstand die
Position der Min.-Elektrode unterschreitet, d. h. bei Min.-Füllstand wird
das Relais stromführend und der Transistor leitend.
Erst bei Max.-Füllstand wird das Relais wieder stromlos und der
Transistor sperrt.
Schließen Sie zunächst nur Masse- und Max.-Elektrode an das
l
Auswertgerät (Anschlussklemmen 1 und 3) an
Stellen Sie den Betriebsartenwahlschalter auf Betriebsart B
l
