6 In Betrieb nehmen
Betriebsartenschalter
22
2
2
1
1 3

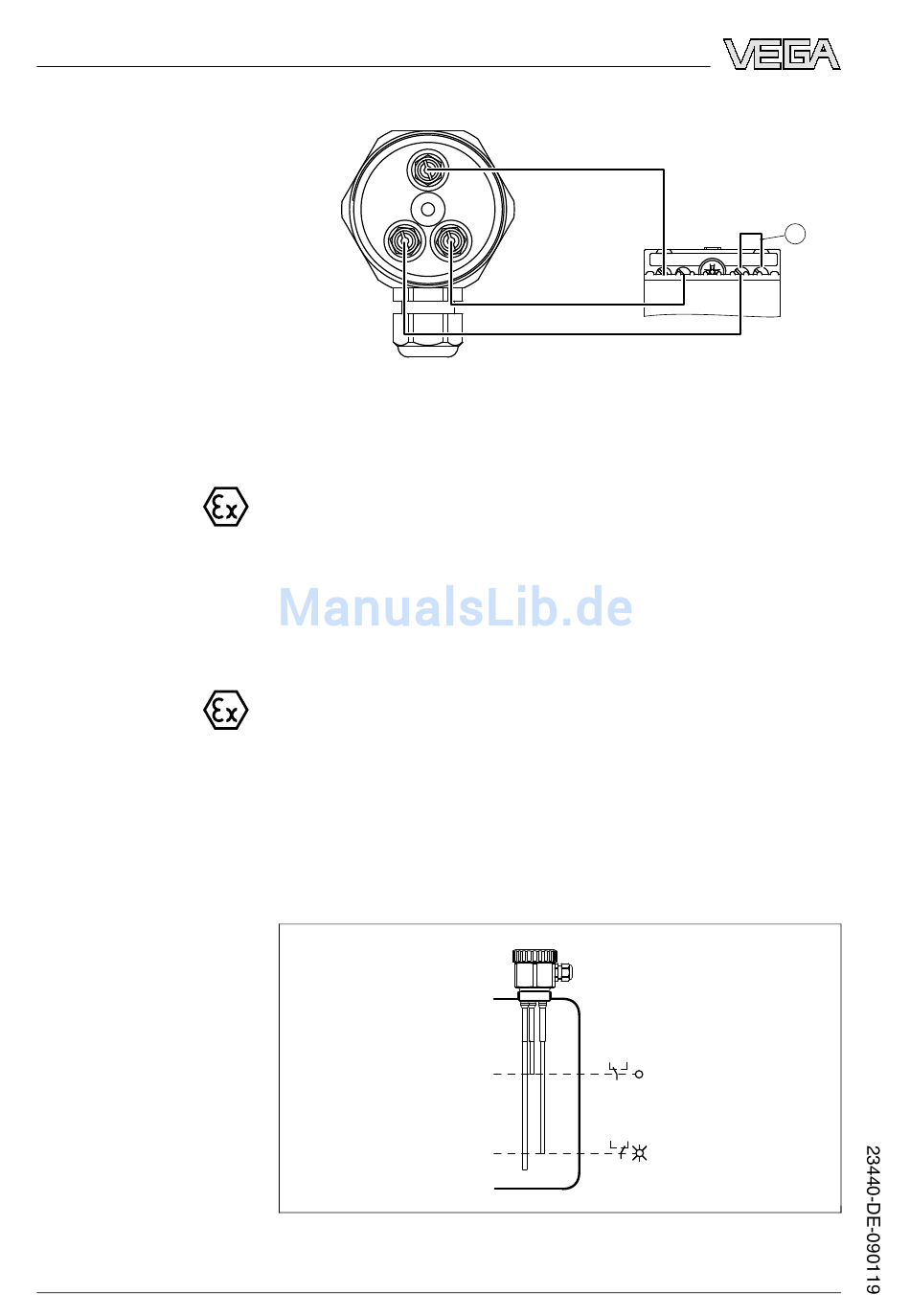

Abb. 13: Messeinrichtung ohne Leitungsüberwachung
Brücke zwischen Klemme 3 und 4
1
Wird die Messeinrichtung als Teil einer Überfüllsicherung verwendet,
darf die Brücke am Auswertgerät nicht geschlossen werden. Bei Ex-
Messsonden ist der Widerstand im Messsondengehäuse bereits
vorhanden.
Den elektrischen Anschluss der VEGATOR 631 Ex finden Sie in der
Betriebsanleitung des zugehörigen Auswertgerätes.
Leitungsüberwachung
Bei Ex-Ausführungen ist dieser Widerstand von 220 kΩ bereits ab Werk
im Anschlussgehäuse der Messsonde eingebaut. Die Ex-Messein-
richtung (Max.- und Masseverbindungsleitung der Messsonde zum
Auswertgerät) ist also grundsätzlich auf Leitungsbruch überwacht.
Mit Hilfe des Wahlschalters können Sie die Betriebsart A oder B
einstellen.
Betriebsart A
Vorzugsweise als Überlaufschutz, zwangsweise bei Überfüllsicherung.
Abb. 14: Betriebsart A - Überlaufschutz
3
2
3
1
VEGATOR 631 Ex • Auswertgerät
1
1 2 3 4
