An Die Spannungsversorgung Anschließen; Anschluss Vorbereiten; Anschlussschritte - VEGA VEGATOR 631 Ex Betriebsanleitung

Sicherheitshinweise be-
achten
Sicherheitshin-
weise für Ex-
Anwendungen
beachten
Spannungsversorgung
auswählen
Anschlusskabel aus-
wählen
Kabelschirmung und Er-
dung
Anschlusskabel
für Ex-Anwen-
dungen aus-
wählen
VEGATOR 631 Ex • Auswertgerät

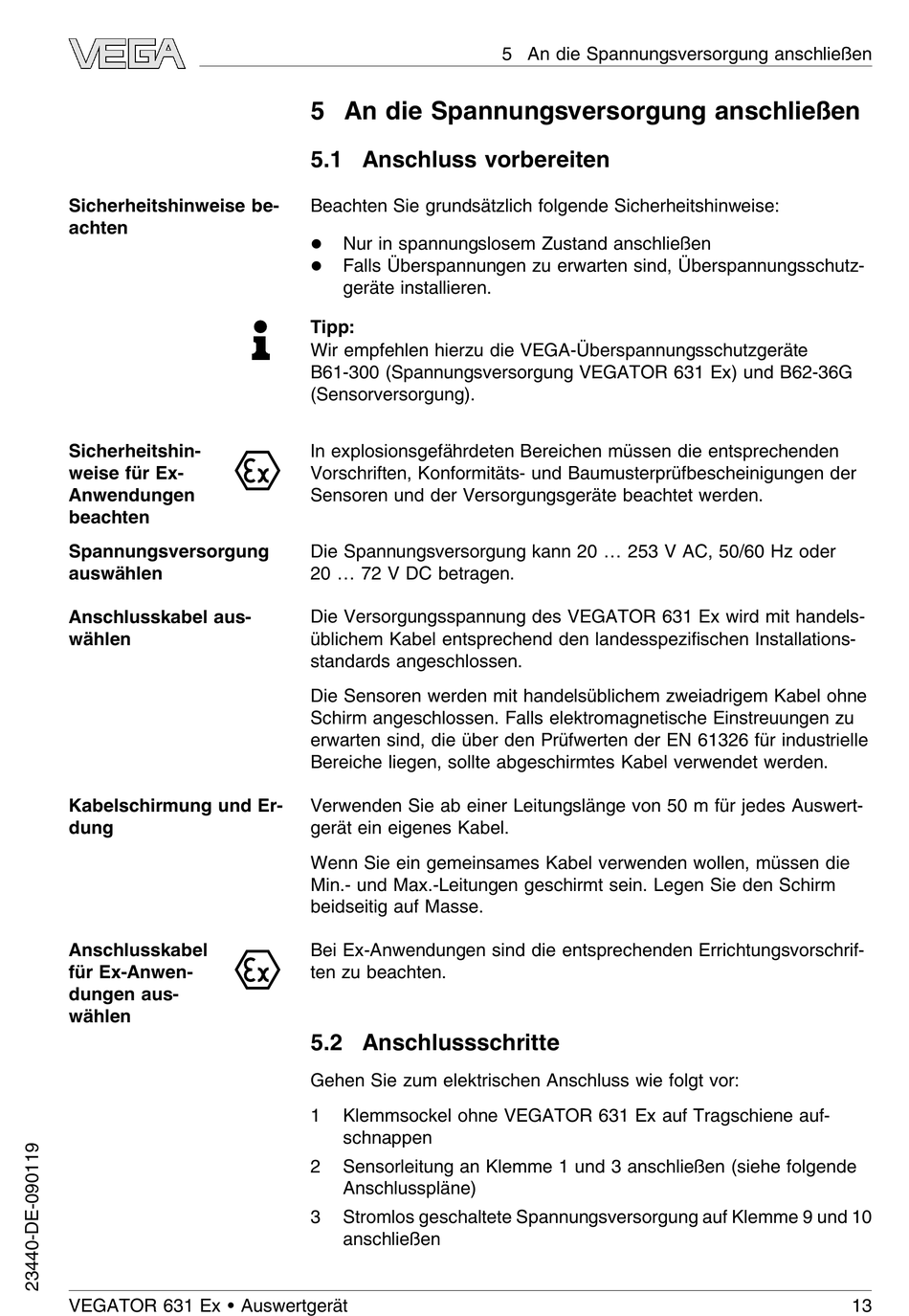

5 An die Spannungsversorgung anschließen

5.1 Anschluss vorbereiten

Beachten Sie grundsätzlich folgende Sicherheitshinweise:
Nur in spannungslosem Zustand anschließen
l
Falls Überspannungen zu erwarten sind, Überspannungsschutz-
l
geräte installieren.
Tipp:
Wir empfehlen hierzu die VEGA-Überspannungsschutzgeräte
B61-300 (Spannungsversorgung VEGATOR 631 Ex) und B62-36G
(Sensorversorgung).
In explosionsgefährdeten Bereichen müssen die entsprechenden
Vorschriften, Konformitäts- und Baumusterprüfbescheinigungen der
Sensoren und der Versorgungsgeräte beachtet werden.
Die Spannungsversorgung kann 20 ... 253 V AC, 50/60 Hz oder
20 ... 72 V DC betragen.
Die Versorgungsspannung des VEGATOR 631 Ex wird mit handels-
üblichem Kabel entsprechend den landesspezifischen Installations-
standards angeschlossen.
Die Sensoren werden mit handelsüblichem zweiadrigem Kabel ohne
Schirm angeschlossen. Falls elektromagnetische Einstreuungen zu
erwarten sind, die über den Prüfwerten der EN 61326 für industrielle
Bereiche liegen, sollte abgeschirmtes Kabel verwendet werden.
Verwenden Sie ab einer Leitungslänge von 50 m für jedes Auswert-
gerät ein eigenes Kabel.
Wenn Sie ein gemeinsames Kabel verwenden wollen, müssen die
Min.- und Max.-Leitungen geschirmt sein. Legen Sie den Schirm
beidseitig auf Masse.
Bei Ex-Anwendungen sind die entsprechenden Errichtungsvorschrif-
ten zu beachten.

5.2 Anschlussschritte

Gehen Sie zum elektrischen Anschluss wie folgt vor:
Klemmsockel ohne VEGATOR 631 Ex auf Tragschiene auf-
1
schnappen
Sensorleitung an Klemme 1 und 3 anschließen (siehe folgende
2
Anschlusspläne)
Stromlos geschaltete Spannungsversorgung auf Klemme 9 und 10
3
anschließen
5 An die Spannungsversorgung anschließen
13
