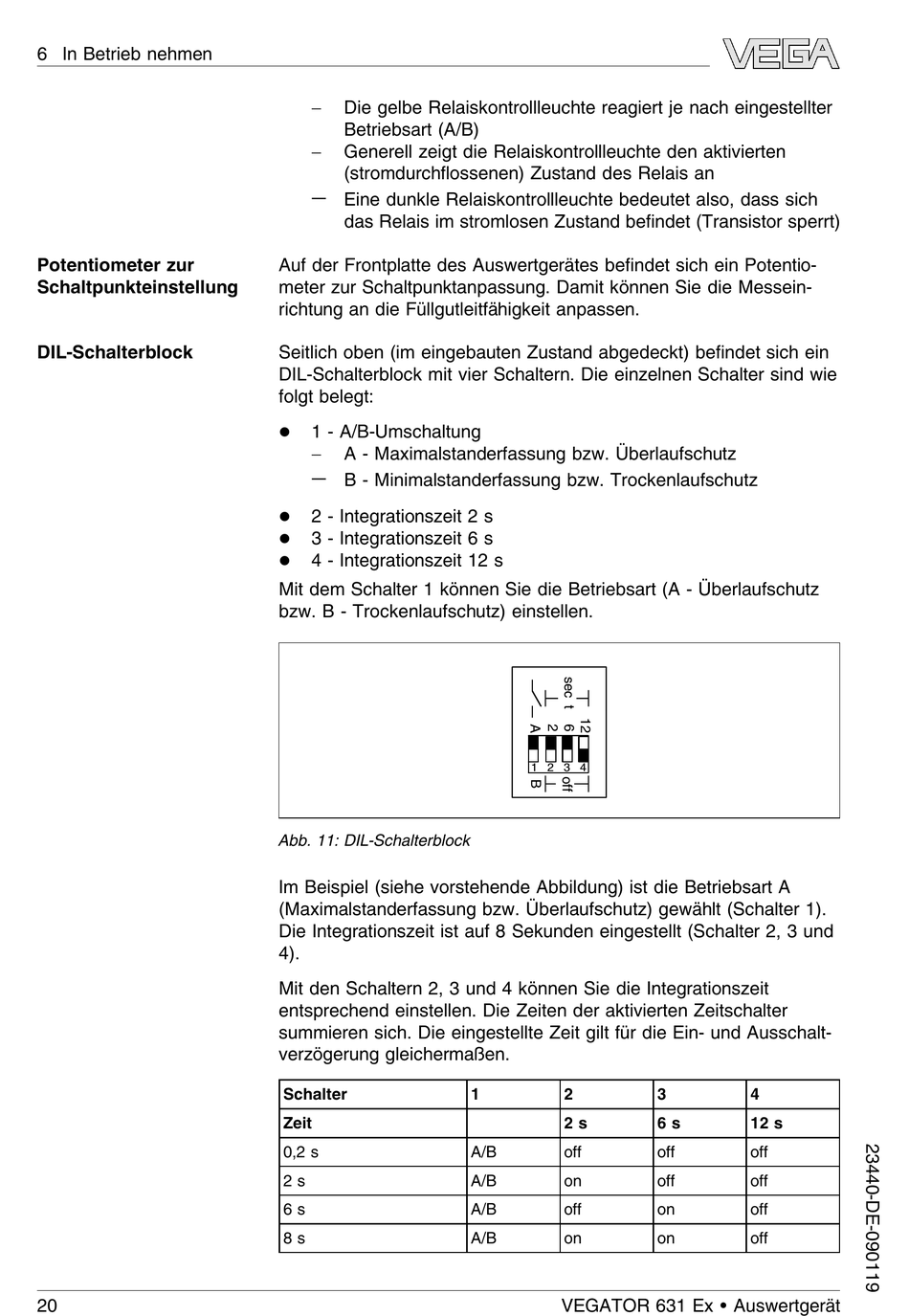

VEGA VEGATOR 631 Ex Betriebsanleitung Seite 20

6 In Betrieb nehmen
Potentiometer zur
Schaltpunkteinstellung
DIL-Schalterblock
20
Die gelbe Relaiskontrollleuchte reagiert je nach eingestellter
-
Betriebsart (A/B)
Generell zeigt die Relaiskontrollleuchte den aktivierten
-
(stromdurchflossenen) Zustand des Relais an
Eine dunkle Relaiskontrollleuchte bedeutet also, dass sich
-
das Relais im stromlosen Zustand befindet (Transistor sperrt)
Auf der Frontplatte des Auswertgerätes befindet sich ein Potentio-
meter zur Schaltpunktanpassung. Damit können Sie die Messein-
richtung an die Füllgutleitfähigkeit anpassen.
Seitlich oben (im eingebauten Zustand abgedeckt) befindet sich ein
DIL-Schalterblock mit vier Schaltern. Die einzelnen Schalter sind wie
folgt belegt:
1 - A/B-Umschaltung
l
A - Maximalstanderfassung bzw. Überlaufschutz
-
B - Minimalstanderfassung bzw. Trockenlaufschutz
-
2 - Integrationszeit 2 s
l
3 - Integrationszeit 6 s
l
4 - Integrationszeit 12 s
l
Mit dem Schalter 1 können Sie die Betriebsart (A - Überlaufschutz
bzw. B - Trockenlaufschutz) einstellen.
Abb. 11: DIL-Schalterblock
Im Beispiel (siehe vorstehende Abbildung) ist die Betriebsart A
(Maximalstanderfassung bzw. Überlaufschutz) gewählt (Schalter 1).
Die Integrationszeit ist auf 8 Sekunden eingestellt (Schalter 2, 3 und
4).
Mit den Schaltern 2, 3 und 4 können Sie die Integrationszeit
entsprechend einstellen. Die Zeiten der aktivierten Zeitschalter
summieren sich. Die eingestellte Zeit gilt für die Ein- und Ausschalt-
verzögerung gleichermaßen.
Schalter
Zeit
0,2 s
2 s
6 s
8 s
1 2 3 4
1 2
2 s
A/B off
A/B on
A/B off
A/B on
VEGATOR 631 Ex • Auswertgerät
3 4
6 s 12 s
off off
off off
on off
on off
