3 Elektrischer Anschluss
Gefahr
Schalten Sie vor den Anschlussarbeiten die
Stromversorgung aus. Schließen Sie die Netz-
spannung gemäß dem nachfolgenden An-
schlussbild an.
Beim Anschluss an die Spannungs-
versorgung oder bei Wiederanschluss des
Sensors durchläuft das Gerät den Funktions-
test. Siehe auch „5.1 Wiederkehrende Prü-
fung nach WHG".
Zu jedem Relaisausgang steht zusätzlich ein
parallel arbeitender Transistorausgang zur
Verfügung.

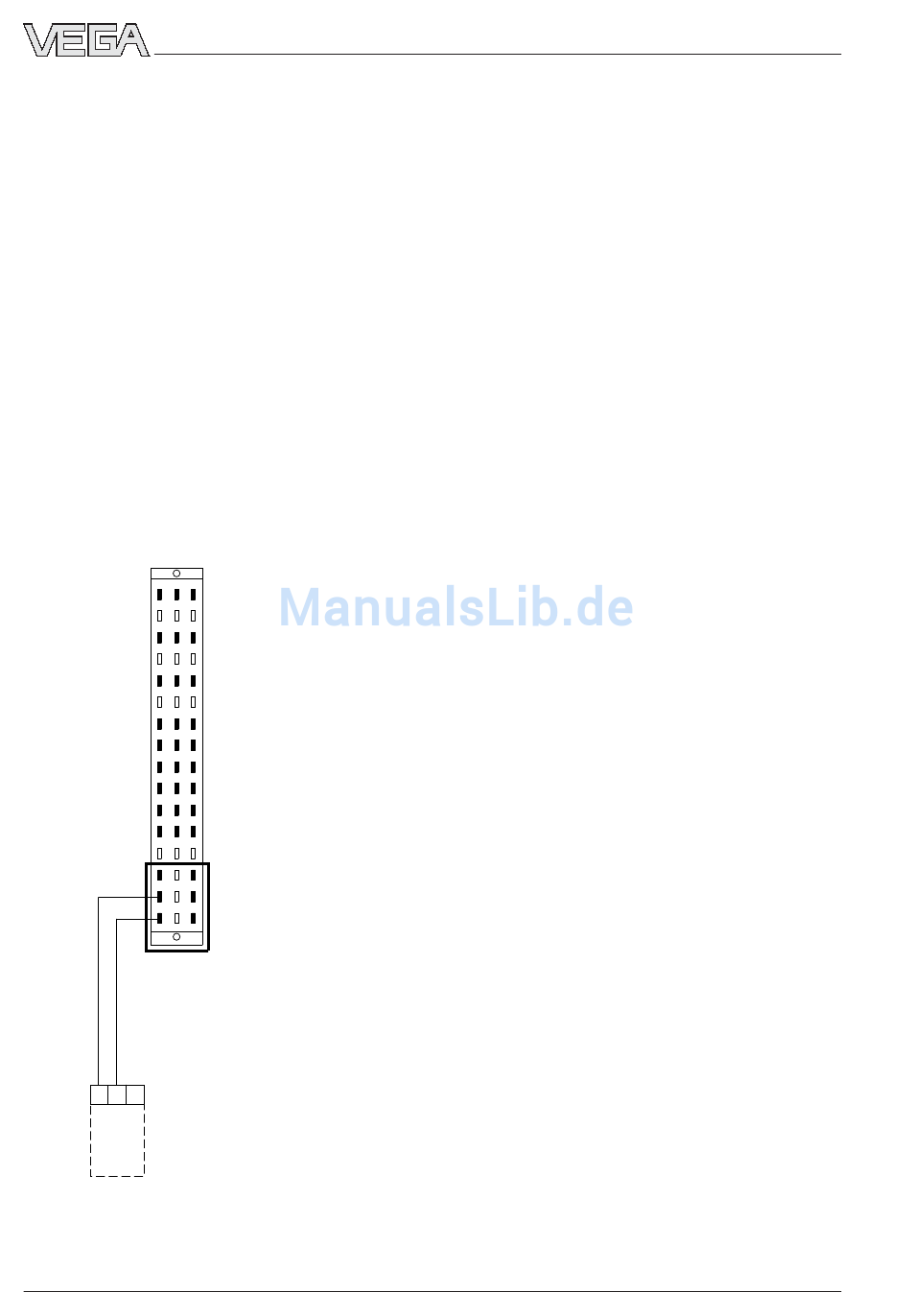

Steckplatz mit Federleiste nach DIN 41 612
für Baugruppenträger (Sicht von hinten)
d
b
z
2
4
6
8
10
12
14
16
18
20
22
24
26
Ex-Trenn-
kammer
28
30
32
Sensor 1
2
3
1
Sensor
Kanal 1
8
Hupenlöschfunktion
Sie können das Störmelderelais des
VEGATOR 536 Ex als zweites Grenzstand-
relais für einen Signalgeber (Hupe etc.) nut-
zen. Um im Falle eines Füllstandalarms (z.B.
Erreichen der maximal zulässigen Füllhöhe)
den angeschlossenen Signalgeber (Hupe,
Leuchte etc.) wieder zu deaktivieren, kann an
den VEGATOR 536 Ex ein zusätzlicher Taster
(Öffner) angeschlossen werden. Dieser
Taster kann einen Füllstandalarm
deaktivieren. Im Falle eines Störfalls (z.B.
Leitungsbruch) wird der Alarm nicht ge-
löscht.
Wenn der Taster angeschlossen ist, hat das
Störmelderelais dieselbe Funktion wie das
Grenzstandrelais, allerdings kann das Stör-
melderelais durch Betätigen der Hupen-
löschtaste wieder zurückgesetzt werden.
Wenn bei Erreichen des Max.-Füllstands bei-
spielsweise eine akustische Warneinrichtung
aktiviert wird, können Sie diese durch Betäti-
gen des Hupenlöschtasters abschalten. Der
zweite Ausgang (Grenzstandrelais) meldet
der Prozessleitsteuerung unverändert das
Erreichen des Max.-Füllstandes.
Hinweis
Wenn sehr starke elektromagnetische Ein-
streuungen zu erwarten sind, empfehlen wir,
abgeschirmtes Kabel zu verwenden. Die
Abschirmung des Kabels darf nur auf einer
Seite geerdet werden. Führen Sie die Erdung
auf einer Seite des Sensors aus. Die nach-
folgenden Anschlusspläne zeigen den strom-
losen Zustand.
Elektrischer Anschluss
VEGATOR 536 Ex
