Montage
Codierung
Um ein Vertauschen von verschiedenen
Geräten auszuschließen, ist die Messerleiste
des Gerätes mit einer oder mehreren Codier-
bohrungen versehen.
Durch einen fest eingepressten Codierstift
auf dem Ex-Steckplatz ist sichergestellt,
dass nur Ex-Geräte eingeschoben werden
können.
Um die verschiedenen Geräte vor dem Vertau-
schen zu schützen, sind dem Steckplatz zwei
weitere Codierstifte lose beigelegt. Stecken
Sie diese beigelegten Codierstifte in die fest-
gelegten Bohrungen auf der Federleiste. Die
Codierstifte müssen an folgenden Positionen
eingesteckt werden:
Geräte-
codierung
VEGATOR 536
a17 / c7
VEGATOR 536 Ex
a17 / c7
z
b
a c
o 1 o
o 3 o
o 5 o
o 7 o
o 9 o
o11o
o13o
o15o
VEGATOR 536
o17o
o19o
o21o
o23o
o25o
o27o
o29o
o31o

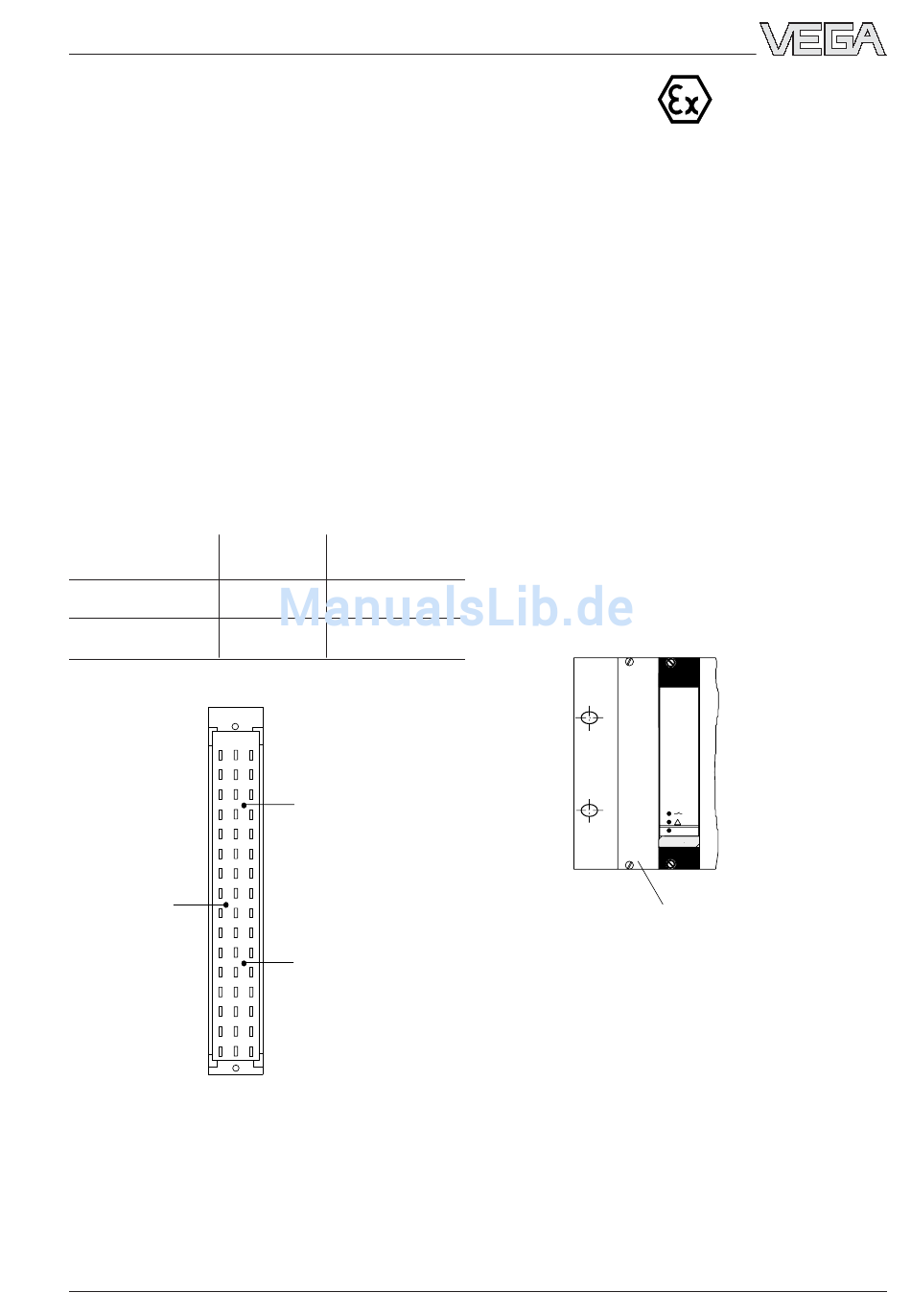

Abb. 2.8 Steckplatz 33 (Ex)
VEGATOR 536 Ex
Ex-Codierung
––
c23
d
c7
VEGATOR
c23
Ex-Codierung
Ex-Ausführung
Ex-Trennkammer
Um ausreichend große „Luft- und Kriech-
strecken" zu gewährleisten, muss an den
Anschlüssen des VEGATORs eine Ex-Trenn-
kammer montiert werden. Führen Sie die Lei-
tungen durch die Ex-Trennkammer und
schließen Sie die Leitungen an. Befestigen Sie
die Ex-Trennkammer mit der unteren Halte-
schraube. Beachten Sie dazu die Betriebsan-
leitung des Baugruppenträgers BGT 596.
Montage in Baugruppenträgern
Wenn Sie Ihren VEGATOR mit Ex-Zulassung in
einen Baugruppenträger montieren, müssen
Sie einen VEGA-Ex-Steckplatz verwenden.
Halten Sie zu fremden Steckkarten einen
Abstand von mindestens 10 mm (2 TE) ein.
Wenn Sie den VEGATOR im Baugruppenträger
ganz links einbauen möchten, müssen Sie vor
dem Steckplatz des Gerätes eine Blindplatte
mit mindestens 20 mm (4 TE) montieren.
VEGATOR
Blindplatte
Schutzart bei Ex-Anwendungen
Bei Ex-Anwendungen muss eine Schutzart
von IP 20 eingehalten werden. Decken Sie
dazu Zwischenräume oder unbestückte
Steckplätze von vorn durch entsprechende
Blindplatten ab.
2
on
Abb. 2.9
7
