Elektrischer Anschluss
Doppelkontaktrelais (DPDT)
Das VEGATOR 536 Ex kann auch mit Doppel-
kontaktrelaisausgang (DPDT) betrieben wer-
den. Das Störmelderelais hat dabei dieselbe
Funktion wie das Grenzstandrelais. Um diese
Funktion zu erreichen, müssen Sie die Kon-
takte z16 und z18 (Hupenlöschfunktion)
überbrücken.
Wenn Sie weder die Hupenlöschfunktion
noch die Funktion des Doppelkontaktrelais
benötigen, sind die Anschlüsse Z16 und Z18
unbelegt.
2
L1 (+)
Versorgungs-
spannung
N (–)
6
10
12
16
Störmeldetransistor
18
20
Grenzstandtransistor
22
24
28
30
+
32
–
VEGATOR 536 Ex
d
b
z
+
–
Grenzstandrelais
Grenzstandrelais
+
–
+
–
+
–

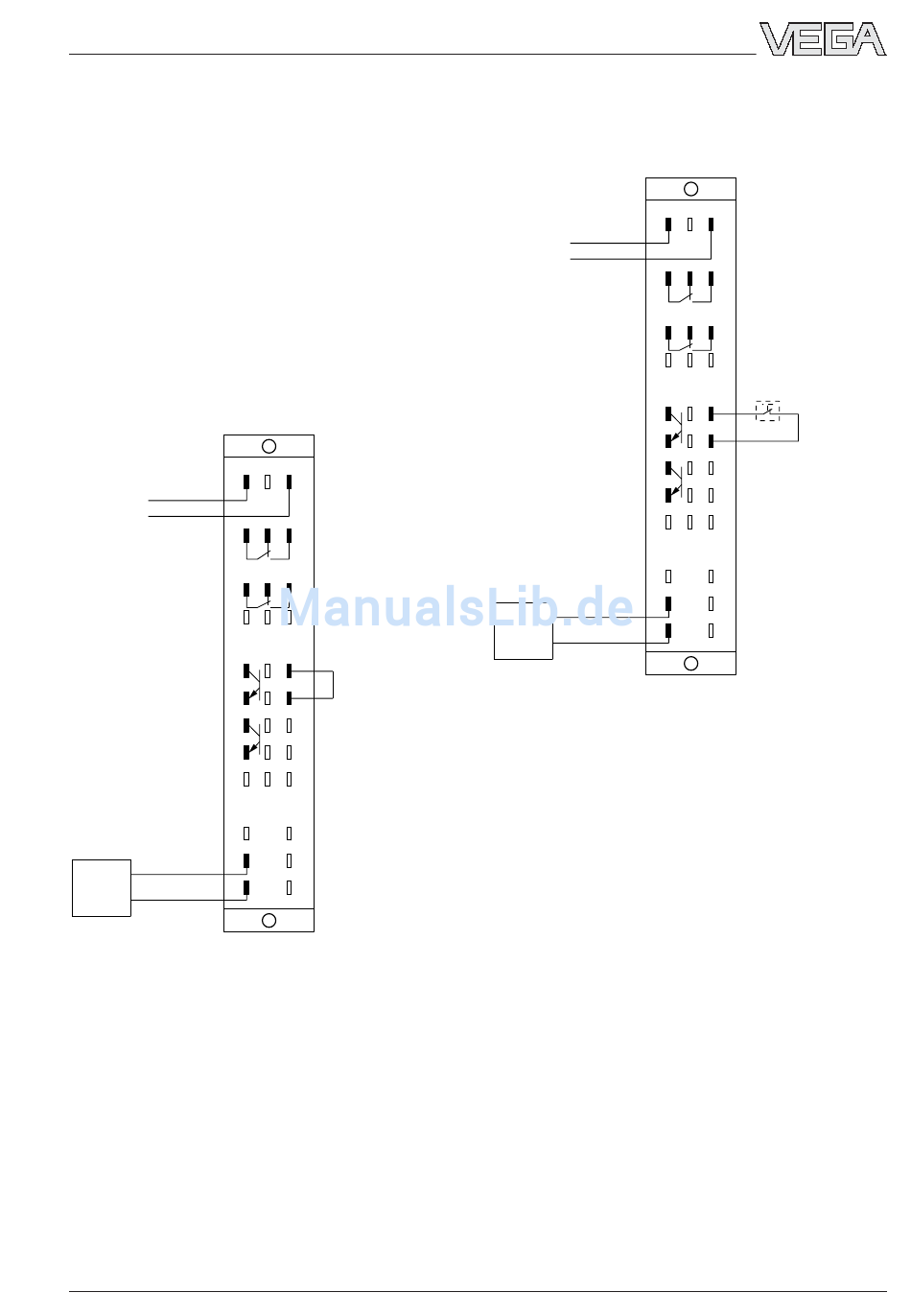

3.1 Anschlussplan
Alle Kontakte in Ruhezustand
2
L1 (+)
Versorgungs-
N (–)
spannung
6
10
12
16
Störmeldetransistor
18
20
Grenzstandtransistor
22
24
28
30
+
32
–
d
b
z
+
–
Störmelderelais
Grenzstandrelais
+
Hupenlösch-
–
funktion
+
–
+
–
9
