3 Elektrischer Anschluss

Gefahr
Schalten Sie vor den Anschlussarbeiten die
Stromversorgung aus. Schließen Sie die Netz-
spannung gemäß dem nachfolgenden An-
schlussbild an.
Beim Anschluss an die Spannungsversorgung
oder bei Wiederanschluss des Sensors durch-
läuft das Gerät den Funktionstest. Siehe auch
„5.1 Wiederkehrende Prüfung nach WHG".
Wenn am Auswertgerät VEGATOR 537 Ex nur
ein Kanal benutzt werden soll, schließen Sie
an die unbenutzten Anschlusspins des zwei-
ten Kanals einen Widerstand von 1 kΩ (0,5 W)
an. Der Widerstand verhindert die Ausgabe
einer Störmeldung, die durch einen fehlenden
Sensor hervorgerufen wird.
Zu jedem Relaisausgang steht zusätzlich ein
parallel arbeitender Transistorausgang zur
Verfügung.
Hinweis
Wenn sehr starke elektromagnetische Ein-
streuungen zu erwarten sind, empfehlen wir,
abgeschirmtes Kabel zu verwenden. Die
Abschirmung des Kabels darf nur auf einer
Seite geerdet werden. Führen Sie die Erdung
auf einer Seite des Sensors aus.

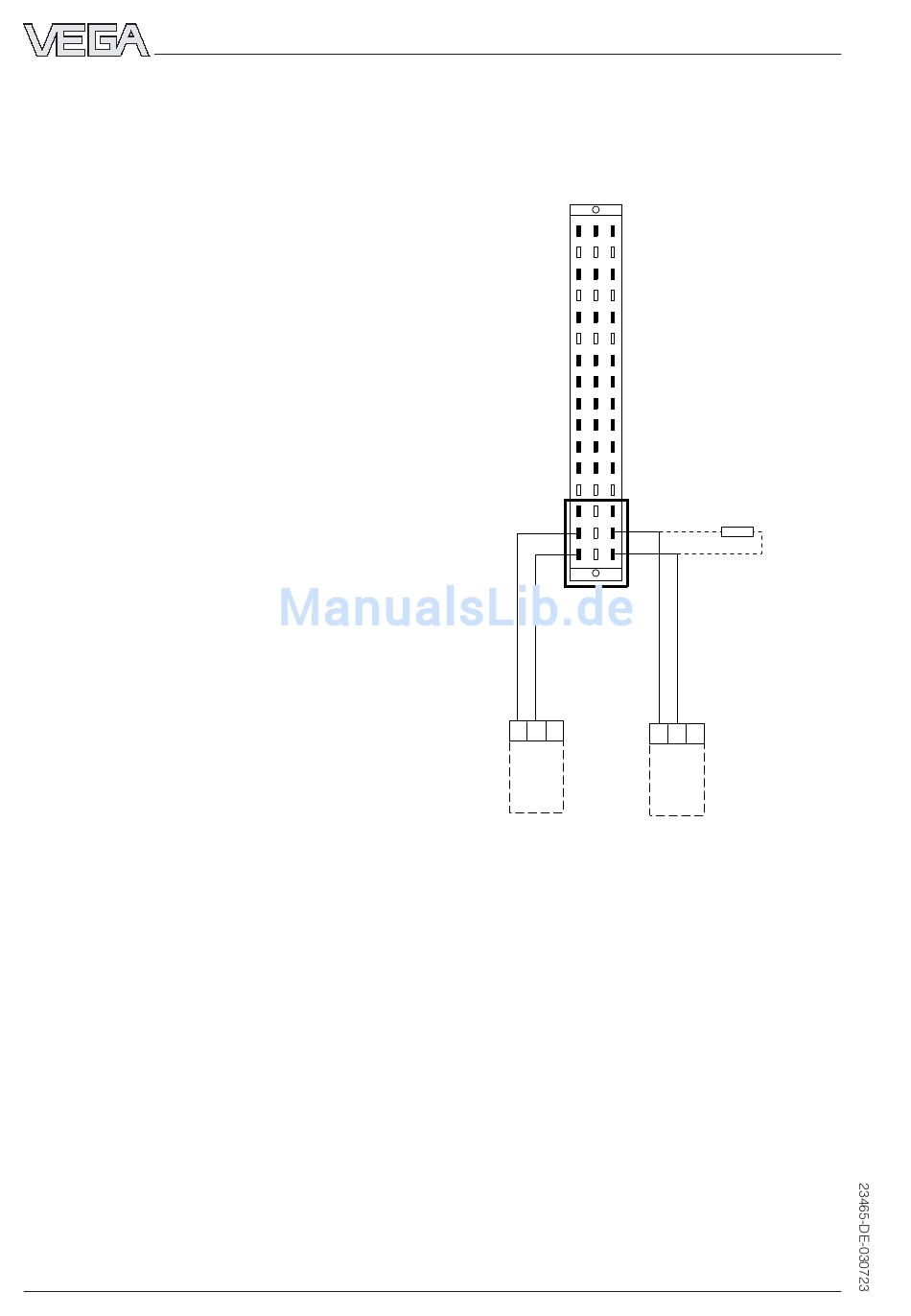

Der nachfolgende Anschlussplan zeigt den
stromlosen Zustand.
8
Steckplatz mit Federleiste nach DIN 41 612
für Baugruppenträger (Sicht von hinten)
d b z
2
4
6
8
10
12
14
16
18
20
22
24
Ex-Trenn-
26
kammer
28
30
32
Sensor 1
2 3
1
Sensor
Kanal 1
Elektrischer Anschluss
1 kΩ-Widerstand bei
unbenutztem Kanal
Sensor 1
2 3
1
Sensor
Kanal 2
VEGATOR 537 Ex
