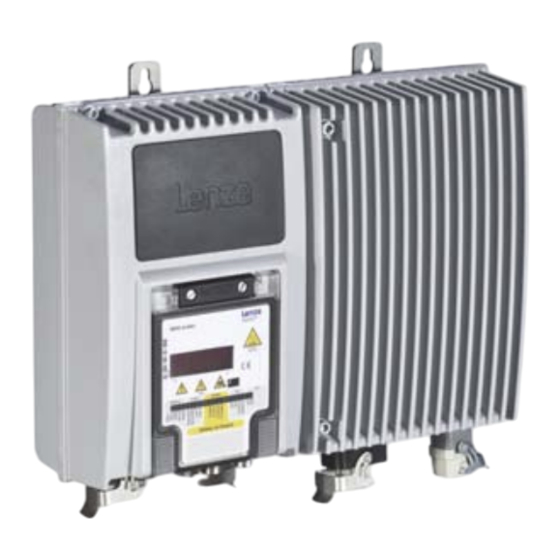

- Seite 1 Zubehör PROFINET® E84DxxxxxxxxR Inverter Drives 8400 protec Kommunikationshandbuch _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _...
-
Seite 2: Inhaltsverzeichnis
Port-Verschaltung der Prozessdatenobjekte (PDO) frei konfigurieren _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Lenze · Inverter Drive 8400 protec (PROFINET® Option) · Kommunikationshandbuch · DMS 7.0 DE · 03/2017 · TD17... - Seite 3 Ihre Meinung ist uns wichtig _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Lenze · Inverter Drive 8400 protec (PROFINET® Option) · Kommunikationshandbuch · DMS 7.0 DE · 03/2017 · TD17...
-
Seite 4: Über Diese Dokumentation
Alle in dieser Dokumentation aufgeführten Markennamen sind Warenzeichen ihrer jeweiligen Besitzer. Tipp! Ausführliche Informationen zum PROFINET finden Sie auf der Internet-Seite der PROFIBUS & PROFINET Nutzerorganisation: www.profibus.com Lenze · Inverter Drive 8400 protec (PROFINET® Option) · Kommunikationshandbuch · DMS 7.0 DE · 03/2017 · TD17... - Seite 5 Alle Screenshots in dieser Dokumentation sind Anwendungsbeispiele. Je nach Firmware-Version des Inverters und Software-Version der installierten Engineering-Tools (z. B. »Engineer«) können die Screenshots in dieser Dokumentation von der Bildschirm-Darstellung abweichen. Lenze · Inverter Drive 8400 protec (PROFINET® Option) · Kommunikationshandbuch · DMS 7.0 DE · 03/2017 · TD17...
-
Seite 6: Dokumenthistorie
• Neues Layout 11/2010 TD17 • Allgemeine Überarbeitung • Aktualisierung für SW-Stand 02.00 04/2010 TD17 Allgemeine Überarbeitung 09/2009 TD17 Allgemeine Überarbeitung 06/2009 TD17 Erstausgabe Lenze · Inverter Drive 8400 protec (PROFINET® Option) · Kommunikationshandbuch · DMS 7.0 DE · 03/2017 · TD17... -
Seite 7: Verwendete Konventionen
Optisch hervorgehobener Verweis auf eine andere Seite. Wird in dieser Online-Dokumentation per Mausklick aktiviert. Schrittweise Anleitung Schrittweise Anleitungen sind durch ein Piktogramm gekennzeichnet. Lenze · Inverter Drive 8400 protec (PROFINET® Option) · Kommunikationshandbuch · DMS 7.0 DE · 03/2017 · TD17... -
Seite 8: Verwendete Begriffe
PROFINET® ist eine eingetragene Marke und patentierte Technologie lizenziert durch die Nutzerorganisation PROFIBUS & PROFINET International (PI). »STEP7« PC-Software von Siemens zur PROFINET-Konfiguration Software Lenze · Inverter Drive 8400 protec (PROFINET® Option) · Kommunikationshandbuch · DMS 7.0 DE · 03/2017 · TD17... -
Seite 9: Definition Der Verwendeten Hinweise
Bedeutung Hinweis! Wichtiger Hinweis für die störungsfreie Funktion Tipp! Nützlicher Tipp für die einfache Handhabung Verweis auf andere Dokumentation Lenze · Inverter Drive 8400 protec (PROFINET® Option) · Kommunikationshandbuch · DMS 7.0 DE · 03/2017 · TD17... -
Seite 10: Allgemeines
Echtzeit-Eigenschaften bei der Kommunikation innerhalb von PROFINET- Tipp! Ausführliche Informationen zum PROFINET finden Sie auf der Internet-Seite der PROFIBUS & PROFINET Nutzerorganisation: www.profibus.com Lenze · Inverter Drive 8400 protec (PROFINET® Option) · Kommunikationshandbuch · DMS 7.0 DE · 03/2017 · TD17... - Seite 11 • Eine Online-Verbindung über PROFINET ist mit dem Lenze »Engineer« möglich. Handbuch "Inverter Drives 8400 protec – Integrierte Sicherheitstechnik" Hier finden Sie ausführliche Informationen zu Geräten mit integrierter Sicherheitstechnik. Lenze · Inverter Drive 8400 protec (PROFINET® Option) · Kommunikationshandbuch · DMS 7.0 DE · 03/2017 · TD17...
-
Seite 12: Sicherheitshinweise
• die über die entsprechenden Qualifikationen für ihre Tätigkeit verfügen. • die alle am Einsatzort geltenden Unfallverhütungsvorschriften, Richtlinien und Gesetze kennen und anwenden können. Lenze · Inverter Drive 8400 protec (PROFINET® Option) · Kommunikationshandbuch · DMS 7.0 DE · 03/2017 · TD17... -
Seite 13: Geräte- Und Anwendungsspezifische Sicherheitshinweise
Dokumentation zu Grundgerät, Steuerungssystem, Anlage/Maschine Ergreifen Sie zusätzlich alle Maßnahmen, die in diesen Dokumentationen vorgeschrieben werden. Beachten Sie die enthaltenen Sicherheits- und Anwendungshinweise. Lenze · Inverter Drive 8400 protec (PROFINET® Option) · Kommunikationshandbuch · DMS 7.0 DE · 03/2017 · TD17... -
Seite 14: Technische Daten
Protokolldaten Bereich Werte Prozessdatenwörter (PZD) Maximal 16 Prozessdatenwörter (max. 32 Bytes) PROFIsafe-Daten 4 Wörter (8 Bytes) Azyklischer Parameterdaten-Kanal Begrenzt durch die PROFINET-Framegröße Lenze · Inverter Drive 8400 protec (PROFINET® Option) · Kommunikationshandbuch · DMS 7.0 DE · 03/2017 · TD17... -
Seite 15: Kommunikationszeit
30 ms + 20 ms Toleranz (typisch) • Bei einigen Codestellen kann die Bearbeitungszeit länger sein. Es existieren keine Abhängigkeiten zwischen Parameterdaten und Prozessdaten. Lenze · Inverter Drive 8400 protec (PROFINET® Option) · Kommunikationshandbuch · DMS 7.0 DE · 03/2017 · TD17... -
Seite 16: Interne Switch-Latenzzeit
Durch den Einsatz von externen Switches können ebenfalls Laufzeitverzögerungen auftreten. Abhängig von der Anlagenkonstellation kann es sinnvoll sein eine Stern- Topologie oder eine Linien-Mischtopologie aufzubauen. ( 17) Netzwerktopologie Lenze · Inverter Drive 8400 protec (PROFINET® Option) · Kommunikationshandbuch · DMS 7.0 DE · 03/2017 · TD17... -
Seite 17: Installation
• Switch / Stern E94YCER005 [5-1] Switch-/Sterntopologie (S = Switch, D = IO-Device) • Baum über Switches E94YCER006 [5-2] Baumtopologie (C =IO-Controller, S = Switch) Lenze · Inverter Drive 8400 protec (PROFINET® Option) · Kommunikationshandbuch · DMS 7.0 DE · 03/2017 · TD17... - Seite 18 • Switch / Switch E94YCER007 [5-3] Switch-/Switchtopologie (S = Switch) • IO-Controller / IO-Device E94YCER008 [5-4] Linientopologie (C = IO-Controller, D = IO-Device) Lenze · Inverter Drive 8400 protec (PROFINET® Option) · Kommunikationshandbuch · DMS 7.0 DE · 03/2017 · TD17...
-
Seite 19: Profinet-Anschluss
Der Anschluss an das PROFINET-Netzwerk erfolgt über die Anschlüsse X31 (Eingang) und X32 (Ausgang) – je nach Gerätevariante als RJ45-Buchse oder M12-Buchse ausgeführt. E84DWGA010_Kom PROFINET-Anschluss über RJ45-Buchse ( 20) PROFINET-Anschluss über M12-Buchse ( 23) Lenze · Inverter Drive 8400 protec (PROFINET® Option) · Kommunikationshandbuch · DMS 7.0 DE · 03/2017 · TD17... -
Seite 20: Profinet-Anschluss Über Rj45-Buchse
Polung der RJ45-Schnittstellen so an, dass unabhängig von der Polung der gegenüberliegenden PROFINET-Schnittstelle und dem verwendeten Kabeltyp (Standard- Patch-Kabel oder Cross-Over-Kabel) eine Verbindung hergestellt wird. Lenze · Inverter Drive 8400 protec (PROFINET® Option) · Kommunikationshandbuch · DMS 7.0 DE · 03/2017 · TD17... -
Seite 21: Spezifikation Des Ethernet-Kabels
B Schirmgeflecht C Folienabschirmung Miteinander verdrillte Adernpaare 1 ... 4 Farbcodierung des Ethernet-Kabels ( 22) E94YCEP016 [5-5] Aufbau des Ethernet-Kabels (S/FTP, CAT 5e) Lenze · Inverter Drive 8400 protec (PROFINET® Option) · Kommunikationshandbuch · DMS 7.0 DE · 03/2017 · TD17... - Seite 22 / grün blau blau weiß / blau blau / weiß Rx - orange grün weiß / braun weiß / braun braun braun Lenze · Inverter Drive 8400 protec (PROFINET® Option) · Kommunikationshandbuch · DMS 7.0 DE · 03/2017 · TD17...
-
Seite 23: Profinet-Anschluss Über M12-Buchse
5.2.2 PROFINET-Anschluss über M12-Buchse Pinbelegung X31 (Eingang) / X32 (Ausgang) Signal (M12-Buchse, 4-polig, D-codiert) Tx + Rx + Tx - Rx - Lenze · Inverter Drive 8400 protec (PROFINET® Option) · Kommunikationshandbuch · DMS 7.0 DE · 03/2017 · TD17... -
Seite 24: Inbetriebnahme
Vor dem ersten Einschalten Stop! Bevor Sie das Inverter Drive 8400 protec erstmalig einschalten, überprüfen Sie die gesamte Verdrahtung auf Vollständigkeit, Kurzschluss und Erdschluss. Lenze · Inverter Drive 8400 protec (PROFINET® Option) · Kommunikationshandbuch · DMS 7.0 DE · 03/2017 · TD17... -
Seite 25: Profinet Io-Controller Konfigurieren
• "Safety (4W) AR" = 4 Safety-Datenwörter (nur in Slot 2 des PROFINET-Telegramms) Tipp! Eine ausführliche Beschreibung der Konsistenz finden Sie im Kapitel "Konsistente Parameterdaten" ( 60) Lenze · Inverter Drive 8400 protec (PROFINET® Option) · Kommunikationshandbuch · DMS 7.0 DE · 03/2017 · TD17... -
Seite 26: Stationsname Einstellen
• "port-xyz" (x, y, z = 0 ... 9) • "port-xyz-abcde" (a, b, c, d, e, x, y, z = 0 ... 9) Lenze · Inverter Drive 8400 protec (PROFINET® Option) · Kommunikationshandbuch · DMS 7.0 DE · 03/2017 · TD17... - Seite 27 1. Den Gerätebefehl C00002 = "11: Alle Parametersätze speichern" ausführen. 2. Einen "Reset-Node" des Busteilnehmers durchführen oder die Spannungsversorgung des Inverters aus- und wieder einschalten Lenze · Inverter Drive 8400 protec (PROFINET® Option) · Kommunikationshandbuch · DMS 7.0 DE · 03/2017 · TD17...
-
Seite 28: Ip-Konfiguration Einstellen
• Bei unzulässigen Einstellungen blinkt die rote LED BUS-ERR (LED-Statusanzeigen ) und die Fehlermeldung PROFINET: IP Adresse fehlerhaft [0x01bc6533] ( 63) ( 71) wird ausgegeben. Lenze · Inverter Drive 8400 protec (PROFINET® Option) · Kommunikationshandbuch · DMS 7.0 DE · 03/2017 · TD17... -
Seite 29: Einstellung Über Den Profinet-Konfigurator Des »Engineer
1. Den Menübefehl Online Konfigurator Profinet-Adressen ... ausführen. Das Dialogfenster "IP-Adressen vergeben" wird geöffnet und alle angeschlossenen Lenze PROFINET-Teilnehmer werden aufgelistet. Lenze · Inverter Drive 8400 protec (PROFINET® Option) · Kommunikationshandbuch · DMS 7.0 DE · 03/2017 · TD17... - Seite 30 (siehe Schritt 1) können Sie kontrollieren, ob die Konfiguration erfolgreich übertragen wurde. Mit dem Gerätebefehl C00002 = "11: Alle Parametersätze speichern" wird die aktuelle IP- Konfiguration im Speichermodul nichtflüchtig gespeichert. Lenze · Inverter Drive 8400 protec (PROFINET® Option) · Kommunikationshandbuch · DMS 7.0 DE · 03/2017 · TD17...
-
Seite 31: Einstellung Über Codestellen Im »Engineer
1. Den Gerätebefehl C00002 = "11: Startparameter speichern" ausführen. 2. Einen "Reset-Node" des Busteilnehmers durchführen oder die Spannungsversorgung des Inverters aus- und wieder einschalten Lenze · Inverter Drive 8400 protec (PROFINET® Option) · Kommunikationshandbuch · DMS 7.0 DE · 03/2017 · TD17... - Seite 32 Die Einstellung/Änderung der Gateway-Adresse erfolgt in C13002. C13012/1...4 wird die aktuell verwendete Gateway-Adresse angezeigt. Beispiel: Anzeige der Gateway-Adresse 192.168.0.1 Codestelle C13012/1 C13012/2 C13012/3 C13012/4 Wert Lenze · Inverter Drive 8400 protec (PROFINET® Option) · Kommunikationshandbuch · DMS 7.0 DE · 03/2017 · TD17...
-
Seite 33: Erstes Einschalten
• Ein unkontrollierter Anlauf des Antriebs ist möglich. Beim Netzeinschalten (Power ON) werden ... • alle Parameter (Codestellen) gelesen; • die Ausgangsdaten auf ’0’ gesetzt. Lenze · Inverter Drive 8400 protec (PROFINET® Option) · Kommunikationshandbuch · DMS 7.0 DE · 03/2017 · TD17... -
Seite 34: Datentransfer
• Über den azyklischen Kanal wird der Zugriff auf alle Lenze-Codestellen ermöglicht. • Die Speicherung von Parameteränderungen muss über die Codestelle C00002 der Inverter Drives 8400 protec erfolgen. Lenze · Inverter Drive 8400 protec (PROFINET® Option) · Kommunikationshandbuch · DMS 7.0 DE · 03/2017 · TD17... -
Seite 35: Verhalten Der Ausgänge Gemäß Profinet-Standard V2.3
Abbruch des Prozessdatentransfers Die Ausgangsdaten werden entsprechend der Parametrierung der Codestellen C13880/1, C13881/0 C13885/0 behandelt. Ungültige IO-Controller- Die Ausgangsdaten werden auf ’0’ gesetzt. Ausgangswerte Lenze · Inverter Drive 8400 protec (PROFINET® Option) · Kommunikationshandbuch · DMS 7.0 DE · 03/2017 · TD17... -
Seite 36: Prozessdaten-Transfer
Äußerer und innerer Datentransfer zwischen Bussystem, Inverter und Applikation Referenzhandbuch/Online-Hilfe zum Inverter Drive 8400 protec Hier finden Sie ausführliche Informationen zur Port-/Funktionsblockverschaltung im »Engineer« und zu Portbausteinen. Lenze · Inverter Drive 8400 protec (PROFINET® Option) · Kommunikationshandbuch · DMS 7.0 DE · 03/2017 · TD17... -
Seite 37: Vorkonfigurierte Port-Verschaltung Der Prozessdatenobjekte (Pdo)
Grundgerät-Codestelle C00007 = "40: MCI". Im Funktionsbaustein-Editor (FB-Editor) können Sie sich die Port-Bausteine LP_MciIn und LP_MciOut mit den vorkonfigurierten Verschaltungen anzeigen lassen: Lenze · Inverter Drive 8400 protec (PROFINET® Option) · Kommunikationshandbuch · DMS 7.0 DE · 03/2017 · TD17... -
Seite 38: Port-Verschaltung Der Prozessdatenobjekte (Pdo) Frei Konfigurieren
2. Unter der Registerkarte Ports die Port-Bausteine "MCI_IN" oder "MCI_OUT" per Mausklick anwählen und aktivieren mit der Schaltfläche Aktivieren. 3. Schaltfläche Port editieren ... betätigen. Lenze · Inverter Drive 8400 protec (PROFINET® Option) · Kommunikationshandbuch · DMS 7.0 DE · 03/2017 · TD17... - Seite 39 4. Über die Schaltfläche können Sie im Dialogfenster Zuordnung Signal --> Funktionsblock den Prozessdatenwörtern Signale zuordnen. Signale auswählen und anschließend die Schaltfläche OK betätigen. Lenze · Inverter Drive 8400 protec (PROFINET® Option) · Kommunikationshandbuch · DMS 7.0 DE · 03/2017 · TD17...
- Seite 40 Steuer- und Status- Bits der Prozessdatenwörter WORD_1 ... WORD_4 Signale zuordnen. Signale auswählen und anschließend die Schaltfläche OK betätigen. Lenze · Inverter Drive 8400 protec (PROFINET® Option) · Kommunikationshandbuch · DMS 7.0 DE · 03/2017 · TD17...
- Seite 41 Sind die Port-Bausteine LP_MciIn und LP_MciOut aktiviert (siehe 1.), so werden sie im FB- Editor sichtbar. Hier können Sie ebenfalls den Prozessdatenwörtern Signale zuordnen. Lenze · Inverter Drive 8400 protec (PROFINET® Option) · Kommunikationshandbuch · DMS 7.0 DE · 03/2017 · TD17...
-
Seite 42: Parameterdaten-Transfer
IO-Device im Zustand "Data_Exchange" befindet. Azyklischer Kanal Lesen IO-Device Controller Schreiben E94YCER010 [9-1] Datenkommunikation über den azyklischen Kanal Lenze · Inverter Drive 8400 protec (PROFINET® Option) · Kommunikationshandbuch · DMS 7.0 DE · 03/2017 · TD17... -
Seite 43: Ablauf Der Azyklischen Datenübertragung
• Das IO-Device antwortet mit "Read.res (-)", falls die Bearbeitung noch nicht abgeschlossen ist. • Nach der Parameterbearbeitung wird der Parameterauftrag mit Übergabe der Parameterantwort durch "Read.res (+)" an den IO-Controller abgeschlossen. Lenze · Inverter Drive 8400 protec (PROFINET® Option) · Kommunikationshandbuch · DMS 7.0 DE · 03/2017 · TD17... -
Seite 44: Aufbau Des Profinet-Datentelegramms
Byte 3 Byte 4 Byte ... String x Bytes 1 Byte 2 Bytes High-Byte Low-Byte 4 Bytes High-Wort Low-Wort High-Byte Low-Byte High-Byte Low-Byte Lenze · Inverter Drive 8400 protec (PROFINET® Option) · Kommunikationshandbuch · DMS 7.0 DE · 03/2017 · TD17... -
Seite 45: Parameter Vom Inverter Lesen
Subindex High-Byte Low-Byte High-Byte Low-Byte Feld Datentyp Werte Index 0x0001 ... 0xFFFF (1 ... 65535) Subindex 0x0001 ... 0xFFFF (1 ... 65535) Lenze · Inverter Drive 8400 protec (PROFINET® Option) · Kommunikationshandbuch · DMS 7.0 DE · 03/2017 · TD17... -
Seite 46: Antwort Nach Einem Fehlerfreien Leseauftrag
• Anzahl der angefragten Subindizes (Bei mehreren Subindizes wiederholt sich nur der Parameterwert.) • Bei String-Codestellen wird hier die Anzahl der Zeichen eingetragen. Lenze · Inverter Drive 8400 protec (PROFINET® Option) · Kommunikationshandbuch · DMS 7.0 DE · 03/2017 · TD17... - Seite 47 Byte 8 Byte 9 Byte 10 Wert Feld Datentyp Werte Wert String beliebig 0x00 ..0xFF 0x0000 ..0xFFFF 0x0000 0000 ..0xFFFFFFFF Lenze · Inverter Drive 8400 protec (PROFINET® Option) · Kommunikationshandbuch · DMS 7.0 DE · 03/2017 · TD17...
-
Seite 48: Antwort Nach Einem Lesefehler
Fehlercode Zusatzinformation (wenn vorhanden) High-Byte Low-Byte High-Byte Low-Byte Feld Datentyp Werte Fehlercode 0x0000 ..0xFFFF Fehlerinformation (Error) ( 58) Zusatzinformation (wenn vorhanden) Lenze · Inverter Drive 8400 protec (PROFINET® Option) · Kommunikationshandbuch · DMS 7.0 DE · 03/2017 · TD17... -
Seite 49: Telegramm-Beispiel: Leseauftrag
Low-Wort: Low-Byte 0x00 0x00 0x00 0x2B Gelesener Wert = 0x00 00 00 2B = 43 x 1 (interner Faktor) = 43 [°C] Lenze · Inverter Drive 8400 protec (PROFINET® Option) · Kommunikationshandbuch · DMS 7.0 DE · 03/2017 · TD17... - Seite 50 Anzahl Werte 0x44 0x01 Fehler Fehlercode ohne Zusatzinformation Byte 7 Byte 8 Fehlercode High-Byte Low-Byte Bedeutung siehe Kap. "Fehlerinformation (Error)" ( 58) Lenze · Inverter Drive 8400 protec (PROFINET® Option) · Kommunikationshandbuch · DMS 7.0 DE · 03/2017 · TD17...
-
Seite 51: Parameter Zum Inverter Schreiben
Subindex High-Byte Low-Byte High-Byte Low-Byte Feld Datentyp Werte Index 0x0001 ... 0xFFFF (1 ... 65535) Subindex 0x0001 ... 0xFFFF (1 ... 65535) Lenze · Inverter Drive 8400 protec (PROFINET® Option) · Kommunikationshandbuch · DMS 7.0 DE · 03/2017 · TD17... - Seite 52 Byte 14 Byte 15 Byte 16 Wert Feld Datentyp Werte Wert String beliebig 0x00 ..0xFF 0x0000 ..0xFFFF 0x0000 0000 ..0xFFFFFFFF Lenze · Inverter Drive 8400 protec (PROFINET® Option) · Kommunikationshandbuch · DMS 7.0 DE · 03/2017 · TD17...
-
Seite 53: Antwort Nach Einem Fehlerfreien Schreibauftrag
Auftragsreferenz Gespiegelter Wert vom Parameterauftrag Antwortkennung 0x01: Parameter beschrieben Achse 0x00 oder 0x01 Anzahl Indizes 0x"n" (n = Anzahl der angeforderten Parameter) Lenze · Inverter Drive 8400 protec (PROFINET® Option) · Kommunikationshandbuch · DMS 7.0 DE · 03/2017 · TD17... -
Seite 54: Antwort Nach Einem Schreibfehler
• Fehlercode mit Zusatzinformation (bei Anzahl Werte = 0x02) Ein fehlerhafter Zugriff auf einen Parameter "n" wird im Antworttelegramm eines Multiparameterauftrages an n-ter Stelle gemeldet. Lenze · Inverter Drive 8400 protec (PROFINET® Option) · Kommunikationshandbuch · DMS 7.0 DE · 03/2017 · TD17... - Seite 55 Fehlercode Zusatzinformation (wenn vorhanden) High-Byte Low-Byte High-Byte Low-Byte Feld Datentyp Werte Fehlercode 0x0000 ..0xFFFF Fehlerinformation (Error) ( 58) Zusatzinformation (wenn vorhanden) Lenze · Inverter Drive 8400 protec (PROFINET® Option) · Kommunikationshandbuch · DMS 7.0 DE · 03/2017 · TD17...
-
Seite 56: Telegramm-Beispiel: Schreibauftrag
Low-Wort: Low-Byte 0x00 0x00 0x00 0x32 Zu schreibender Wert = 0,05 [s] x 1000 (interner Faktor) = 50 = 0x00 00 00 32 Lenze · Inverter Drive 8400 protec (PROFINET® Option) · Kommunikationshandbuch · DMS 7.0 DE · 03/2017 · TD17... - Seite 57 Anzahl Werte 0x44 0x01 Fehler Fehlercode ohne Zusatzinformation Byte 7 Byte 8 Fehlercode High-Byte Low-Byte Bedeutung siehe Kap. "Fehlerinformation (Error)" ( 58) Lenze · Inverter Drive 8400 protec (PROFINET® Option) · Kommunikationshandbuch · DMS 7.0 DE · 03/2017 · TD17...
-
Seite 58: Fehlerinformation (Error)
Format der Parameterdaten 0x0018 Anzahl Werte nicht Schreibauftrag: Anzahl Werte der Parameterdaten konsistent passen nicht mit Anzahl Subindizes in der Parameteradresse zusammen Lenze · Inverter Drive 8400 protec (PROFINET® Option) · Kommunikationshandbuch · DMS 7.0 DE · 03/2017 · TD17... - Seite 59 _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Fehlercode Bedeutung Beschreibung Zusatzinfo 0x0019 reserviert 0x0064 0x0065 herstellerspezifisch 0x00FF Lenze · Inverter Drive 8400 protec (PROFINET® Option) · Kommunikationshandbuch · DMS 7.0 DE · 03/2017 · TD17...
-
Seite 60: Konsistente Parameterdaten
2. Der IO-Controller schreibt nur den vollständigen Datensatz in den DPM. Konfigurierung konsistenter Daten Hinweis! Konsistenz wird durch die entsprechende Konfigurierung des IO-Controllers erreicht (siehe Dokumentation der Projektierungssoftware). Lenze · Inverter Drive 8400 protec (PROFINET® Option) · Kommunikationshandbuch · DMS 7.0 DE · 03/2017 · TD17... -
Seite 61: Profisafe
• Die Prüfung der PRM- Daten erfolgt mit der Sicherheitsoption. • Im IO-Controller müssen die Safety-Daten immer in den ersten Einsteckplatz (Slot 0) gelegt werden. Lenze · Inverter Drive 8400 protec (PROFINET® Option) · Kommunikationshandbuch · DMS 7.0 DE · 03/2017 · TD17... -
Seite 62: Überwachungen
• Die Überwachungszeit läuft ab, sobald der Zustand "Data_Exchange" verlassen wird. Nach Ablauf der Reaktionsverzögerung wird die eingestellte Reaktion mit der Fehlermeldung "PROFINET: Zustand Data_Exchange verlassen [0x01bc6531]" ( 70) ausgeführt. Lenze · Inverter Drive 8400 protec (PROFINET® Option) · Kommunikationshandbuch · DMS 7.0 DE · 03/2017 · TD17... -
Seite 63: Diagnose
Hier finden Sie ausführliche Informationen zu den LED-Statusanzeigen bei Geräten mit integrierter Sicherheitstechnik. 12.1 LED-Statusanzeigen [12-1] LED-Anzeige auf der Frontseite des Inverter Drive 8400 protec Lenze · Inverter Drive 8400 protec (PROFINET® Option) · Kommunikationshandbuch · DMS 7.0 DE · 03/2017 · TD17... - Seite 64 Durch die flackernde LED können erreichbare IO-Devices identifiziert (lokalisiert) werden. Link1 gelb • Kein Kabel angeschlossen Link2 • Keine Kommunikation Kabel angeschlossen flackert 50 ms Kommunikation aktiv Lenze · Inverter Drive 8400 protec (PROFINET® Option) · Kommunikationshandbuch · DMS 7.0 DE · 03/2017 · TD17...
-
Seite 65: Diagnose Mit Dem »Engineer
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 12.2 Diagnose mit dem »Engineer« Im »Engineer« können Sie sich unter der Registerkarte Diagnose diverse PROFINET Diagnose- Informationen anzeigen lassen. Lenze · Inverter Drive 8400 protec (PROFINET® Option) · Kommunikationshandbuch · DMS 7.0 DE · 03/2017 · TD17... -
Seite 66: Diagnosedaten
Fehlercode des Inverter Drive 8400 protec Referenzhandbuch/Online-Hilfe zum Inverter Drive 8400 protec Hier finden Sie ausführliche Informationen zu den Fehlercodes des Inverters. Lenze · Inverter Drive 8400 protec (PROFINET® Option) · Kommunikationshandbuch · DMS 7.0 DE · 03/2017 · TD17... -
Seite 67: Fehlermeldungen
PROFINET: Initialisierungsfehler v. Sicherheitsmodul 4: Arretierte Warnung 0x01bc6613 26131 PROFINET: Verbindungsfehler z. Sicherheitsmodul 4: Arretierte Warnung 0x01bc6650 26192 PROFINET: Interner Fehler 1: Fehler Lenze · Inverter Drive 8400 protec (PROFINET® Option) · Kommunikationshandbuch · DMS 7.0 DE · 03/2017 · TD17... -
Seite 68: Mögliche Ursachen Und Abhilfen
Ursache Abhilfe Parameter konnte nicht geschrieben werden. Erneuter Download der Applikation (einschließlich Modul) Bei wiederholtem Auftreten Kontakt mit dem Lenze- Service aufnehmen. Lenze · Inverter Drive 8400 protec (PROFINET® Option) · Kommunikationshandbuch · DMS 7.0 DE · 03/2017 · TD17... - Seite 69 Zugriff über Grundgerät auf Parametersatz im Erneuter Download der Applikation (einschließlich Speichermodul war nicht erfolgreich. Modul) Bei wiederholtem Auftreten Kontakt mit dem Lenze- Service aufnehmen. Lenze · Inverter Drive 8400 protec (PROFINET® Option) · Kommunikationshandbuch · DMS 7.0 DE · 03/2017 · TD17...
- Seite 70 Keine Systemfehler Fehler Störung Schnellhalt durch Störung Arretierte Warnung Warnung Information Ursache Abhilfe Stationsname ist nicht DNS-konform. DNS-konformen Stationsnamen verwenden. Stationsname einstellen ( 26) Lenze · Inverter Drive 8400 protec (PROFINET® Option) · Kommunikationshandbuch · DMS 7.0 DE · 03/2017 · TD17...
- Seite 71 SO30 konnte nicht korrekt initialisiert werden. • Vom IO-Controller wurde zwar eine Safety- Anwendung vorgegeben, intern wurde aber keine Verbindung zur Sicherheitsoption erkannt. Lenze · Inverter Drive 8400 protec (PROFINET® Option) · Kommunikationshandbuch · DMS 7.0 DE · 03/2017 · TD17...
- Seite 72 Keine Systemfehler Fehler Störung Schnellhalt durch Störung Arretierte Warnung Warnung Information Ursache Abhilfe Interner Fehler Gerät mit Fehlerbeschreibung an Lenze senden. Lenze · Inverter Drive 8400 protec (PROFINET® Option) · Kommunikationshandbuch · DMS 7.0 DE · 03/2017 · TD17...
-
Seite 73: Parameter-Referenz
| I&M1 Anlagenkennzeichen • C13911 | I&M1 Ortskennzeichen • C13912 | I&M2 Einbaudatum • C13913 | I&M3 Zusatzinformation • C13914 | I&M4 Signatur Lenze · Inverter Drive 8400 protec (PROFINET® Option) · Kommunikationshandbuch · DMS 7.0 DE · 03/2017 · TD17... - Seite 74 MAC ID: Port2 Lesezugriff Schreibzugriff RSP PLC-STOP Kein Transfer PDO_MAP_RX PDO_MAP_TX COM MOT Lenze · Inverter Drive 8400 protec (PROFINET® Option) · Kommunikationshandbuch · DMS 7.0 DE · 03/2017 · TD17...
- Seite 75 C13012/4 Aktive Gateway-Adresse.4 Lesezugriff Schreibzugriff RSP PLC-STOP Kein Transfer PDO_MAP_RX PDO_MAP_TX COM MOT Lenze · Inverter Drive 8400 protec (PROFINET® Option) · Kommunikationshandbuch · DMS 7.0 DE · 03/2017 · TD17...
- Seite 76 Info C13852/1 C13852/16 Lesezugriff Schreibzugriff RSP PLC-STOP Kein Transfer PDO_MAP_RX PDO_MAP_TX COM MOT Lenze · Inverter Drive 8400 protec (PROFINET® Option) · Kommunikationshandbuch · DMS 7.0 DE · 03/2017 · TD17...
- Seite 77 Bit 15 Reserviert Lesezugriff Schreibzugriff RSP PLC-STOP Kein Transfer PDO_MAP_RX PDO_MAP_TX COM MOT Lenze · Inverter Drive 8400 protec (PROFINET® Option) · Kommunikationshandbuch · DMS 7.0 DE · 03/2017 · TD17...
- Seite 78 211..240. Zeichen Lesezugriff Schreibzugriff RSP PLC-STOP Kein Transfer PDO_MAP_RX PDO_MAP_TX COM MOT Lenze · Inverter Drive 8400 protec (PROFINET® Option) · Kommunikationshandbuch · DMS 7.0 DE · 03/2017 · TD17...
- Seite 79 Lesezugriff Schreibzugriff RSP PLC-STOP Kein Transfer PDO_MAP_RX PDO_MAP_TX COM MOT Bytes Information Slot Subslot Error code Slot Subslot Error code Lenze · Inverter Drive 8400 protec (PROFINET® Option) · Kommunikationshandbuch · DMS 7.0 DE · 03/2017 · TD17...
- Seite 80 Bit 15 Stack CPU Boot-Fehler Lesezugriff Schreibzugriff RSP PLC-STOP Kein Transfer PDO_MAP_RX PDO_MAP_TX COM MOT Lenze · Inverter Drive 8400 protec (PROFINET® Option) · Kommunikationshandbuch · DMS 7.0 DE · 03/2017 · TD17...
- Seite 81 Der Inhalt der Prozessdaten wird auf den Wert "0" gesetzt. Lesezugriff Schreibzugriff RSP PLC-STOP Kein Transfer PDO_MAP_RX PDO_MAP_TX COM MOT Lenze · Inverter Drive 8400 protec (PROFINET® Option) · Kommunikationshandbuch · DMS 7.0 DE · 03/2017 · TD17...
- Seite 82 Die Erkennungsziffer "E84DFYER" wird ausgegeben. Lesezugriff Schreibzugriff RSP PLC-STOP Kein Transfer PDO_MAP_RX PDO_MAP_TX COM MOT Lenze · Inverter Drive 8400 protec (PROFINET® Option) · Kommunikationshandbuch · DMS 7.0 DE · 03/2017 · TD17...
- Seite 83 C13913/2 I&M3 Zusatzinformation Lesezugriff Schreibzugriff RSP PLC-STOP Kein Transfer PDO_MAP_RX PDO_MAP_TX COM MOT Lenze · Inverter Drive 8400 protec (PROFINET® Option) · Kommunikationshandbuch · DMS 7.0 DE · 03/2017 · TD17...
- Seite 84 I&M4 Signatur 0000000000000000000000000 Lesezugriff Schreibzugriff RSP PLC-STOP Kein Transfer PDO_MAP_RX PDO_MAP_TX COM MOT Lenze · Inverter Drive 8400 protec (PROFINET® Option) · Kommunikationshandbuch · DMS 7.0 DE · 03/2017 · TD17...
-
Seite 85: Attributtabelle
1000 3 Nachkommastellen Zugriff Lesezugriff Lesen erlaubt Schreibzugriff Schreiben erlaubt Reglersperre erforderlich Schreiben ist nur bei Reglersperre möglich Lenze · Inverter Drive 8400 protec (PROFINET® Option) · Kommunikationshandbuch · DMS 7.0 DE · 03/2017 · TD17... - Seite 86 I&M2 Einbaudatum 10663 29A7 VISIBLE_STRING C13913 I&M3 Zusatzinformation 10662 29A6 VISIBLE_STRING C13914 I&M4 Signatur 10661 29A5 OCTET_STRING Lenze · Inverter Drive 8400 protec (PROFINET® Option) · Kommunikationshandbuch · DMS 7.0 DE · 03/2017 · TD17...
-
Seite 87: Index
C13851 | Alle Wörter vom Master Ethernet-Kabel, Aufbau C13852 | Alle Wörter zum Grundgerät Ethernet-Kabel, Farbcodierung C13853 | Alle Wörter vom Grundgerät Lenze · Inverter Drive 8400 protec (PROFINET® Option) · Kommunikationshandbuch · DMS 7.0 DE · 03/2017 · TD17... - Seite 88 Parameter zum Inverter schreiben Gerätekennung (Device ID) Parameterdaten Gerätestammdatendatei Parameterdaten-Transfer Gestaltung der Sicherheitshinweise Parameter-Referenz PDO-Mapping Physikalische Adresse (C13003) Pinbelegung PNO-Identifikationsnummer Portverschaltung im »Engineer« durchführen PROFIBUS-Teilnehmer Lenze · Inverter Drive 8400 protec (PROFINET® Option) · Kommunikationshandbuch · DMS 7.0 DE · 03/2017 · TD17...
- Seite 89 Reaktionsverzögerung (C13881) Repeater-Einsatz Schnittstelle Schutz vor unkontrolliertem Wiederanlauf Screenshots/Anwendungsbeispiele Sicherheitshinweise Spezifikation des Ethernet-Kabels Stationsname (C13899) Stationsname einstellen Subnetzmaske Subnetzmaske (C13001) Switching-Methode Switch-Latenzzeit Systemfehlermeldungen Lenze · Inverter Drive 8400 protec (PROFINET® Option) · Kommunikationshandbuch · DMS 7.0 DE · 03/2017 · TD17...
-
Seite 90: Ihre Meinung Ist Uns Wichtig
Umgang mit unserem Produkt zu unterstützen. Vielleicht ist uns das nicht überall gelungen. Wenn Sie das feststellen sollten, senden Sie uns Ihre Anregungen und Ihre Kritik in einer kurzen E-Mail an: feedback-docu@lenze.com Vielen Dank für Ihre Unterstützung. Ihr Lenze-Dokumentationsteam... - Seite 91 Inverter Drive 8400 protec (PROFINET® Option) · Kommunikationshandbuch · EDS84DPNET · 13530467 · DMS 7.0 DE · 03/2017 · TD17 Lenze Drives GmbH Postfach 10 13 52, D-31763 Hameln Breslauer Straße 3, D-32699 Extertal Germany HR Lemgo B 6478 +49 5154 82-0 +49 5154 82-2800 lenze@lenze.com...
