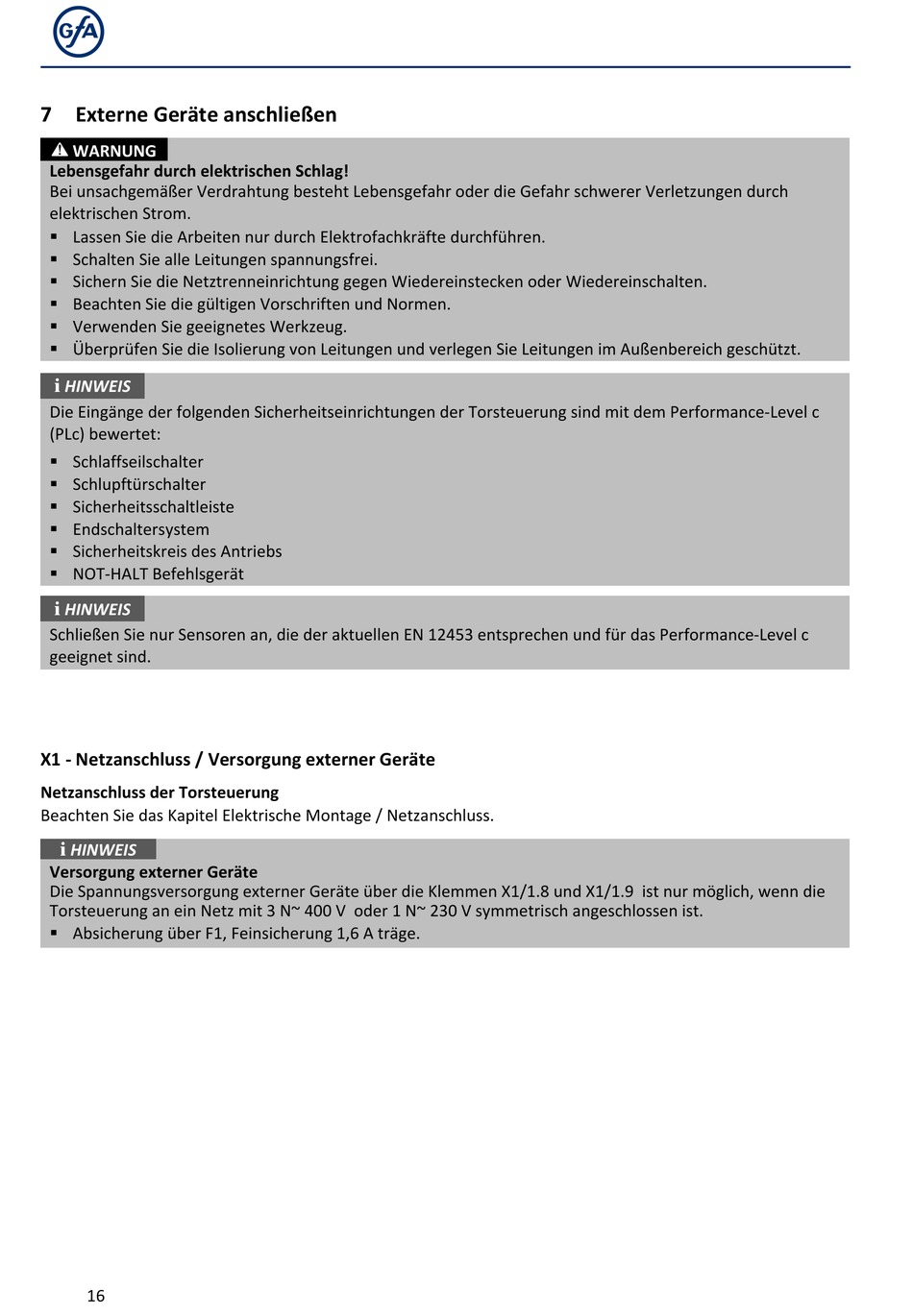

GFA TS 959 Montageanleitung Seite 16

Pos: null /TS_Module/Externe Geräte anschließen/Überschrift_Externe Geräte anschließen @ 71\mod_1641817088857_6.docx @ 1804737 @ 1 @ 1
7 Externe Geräte anschließen
WARNUNG
Lebensgefahr durch elektrischen Schlag!
Bei unsachgemäßer Verdrahtung besteht Lebensgefahr oder die Gefahr schwerer Verletzungen durch
elektrischen Strom.
 Lassen Sie die Arbeiten nur durch Elektrofachkräfte durchführen.
 Schalten Sie alle Leitungen spannungsfrei.
 Sichern Sie die Netztrenneinrichtung gegen Wiedereinstecken oder Wiedereinschalten.
 Beachten Sie die gültigen Vorschriften und Normen.
 Verwenden Sie geeignetes Werkzeug.
 Überprüfen Sie die Isolierung von Leitungen und verlegen Sie Leitungen im Außenbereich geschützt.
Pos: null /TS_Module/Externe Geräte anschließen/Allgemeine Sicherheitshinweise/TS_Externe Geräte_Allg Sicherheitshinweise_Plc-Hinweise @ 88\mod_1676877522502_6.docx @ 1921687 @ @ 1
i HINWEIS
Die Eingänge der folgenden Sicherheitseinrichtungen der Torsteuerung sind mit dem Performance‐Level c
(PLc) bewertet:
 Schlaffseilschalter
 Schlupftürschalter
 Sicherheitsschaltleiste
 Endschaltersystem
 Sicherheitskreis des Antriebs
 NOT‐HALT Befehlsgerät
i HINWEIS
Schließen Sie nur Sensoren an, die der aktuellen EN 12453 entsprechen und für das Performance‐Level c
geeignet sind.
Pos: null /TS_Module/Externe Geräte anschließen/X1/TS_ExterneGeräte_X1_000_Überschrift+Hinweis @ 88\mod_1677229674498_6.docx @ 1922632 @ 2 @ 1
X1 ‐ Netzanschluss / Versorgung externer Geräte
Netzanschluss der Torsteuerung
Beachten Sie das Kapitel Elektrische Montage / Netzanschluss.
Pos: null /TS_Module/Externe Geräte anschließen/X1/TS_ExterneGeräte_X1_010_hinweis-3N_400V, 1N_230V @ 72\mod_1649072184355_6.docx @ 1826233 @ @ 1
i HINWEIS
Versorgung externer Geräte
Die Spannungsversorgung externer Geräte über die Klemmen X1/1.8 und X1/1.9 ist nur möglich, wenn die
Torsteuerung an ein Netz mit 3 N~ 400 V oder 1 N~ 230 V symmetrisch angeschlossen ist.
 Absicherung über F1, Feinsicherung 1,6 A träge.
Pos: null /BA_Module_Manuell/Allgemeine_Module/BA_Seitenumbruch @ 29\mod_1567592807787_0.docx @ 1515761 @ @ 1
16
