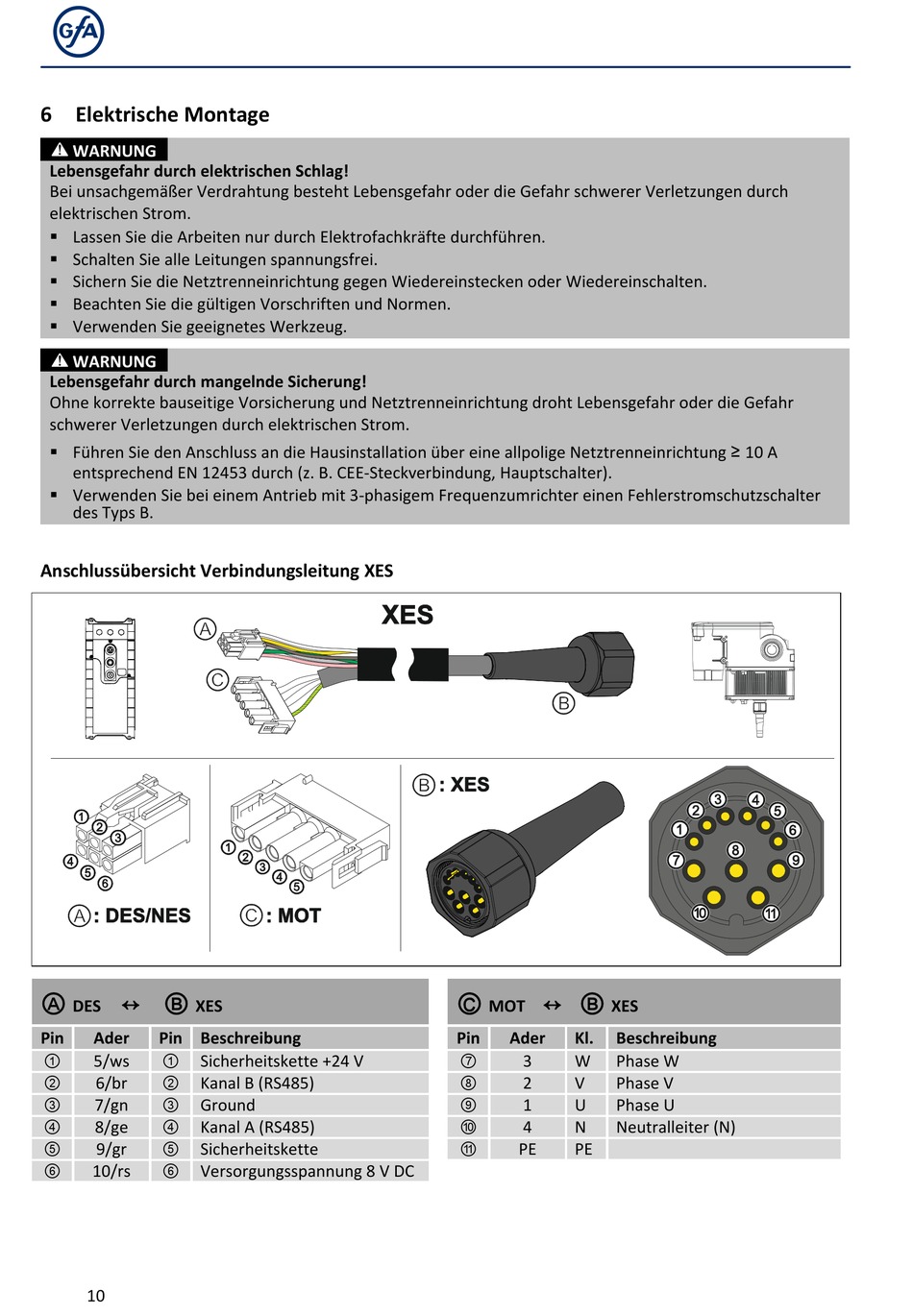

GFA TS 959 Montageanleitung Seite 10

Pos: null /TS_Module/Elektrische Montage/Überschrift+allgemeine Warnhinweise/TS_ElekMontage_Überschrift + allgemeine Warnhinweise @ 71\mod_1639043235624_6.docx @ 1800517 @ 1 @ 1
6 Elektrische Montage
WARNUNG
Lebensgefahr durch elektrischen Schlag!
Bei unsachgemäßer Verdrahtung besteht Lebensgefahr oder die Gefahr schwerer Verletzungen durch
elektrischen Strom.
 Lassen Sie die Arbeiten nur durch Elektrofachkräfte durchführen.
 Schalten Sie alle Leitungen spannungsfrei.
 Sichern Sie die Netztrenneinrichtung gegen Wiedereinstecken oder Wiedereinschalten.
 Beachten Sie die gültigen Vorschriften und Normen.
 Verwenden Sie geeignetes Werkzeug.
WARNUNG
Lebensgefahr durch mangelnde Sicherung!
Ohne korrekte bauseitige Vorsicherung und Netztrenneinrichtung droht Lebensgefahr oder die Gefahr
schwerer Verletzungen durch elektrischen Strom.
 Führen Sie den Anschluss an die Hausinstallation über eine allpolige Netztrenneinrichtung ≥ 10 A
entsprechend EN 12453 durch (z. B. CEE‐Steckverbindung, Hauptschalter).
 Verwenden Sie bei einem Antrieb mit 3‐phasigem Frequenzumrichter einen Fehlerstromschutzschalter
des Typs B.
Pos: null /TS_Module/Elektrische Montage/TS und Antrieb verbinden/TS_ElekMontage_Antrieb-TS-verbinden_011_Anschlussübersicht_TSB_XES @ 85\mod_1663687643851_6.docx @ 1891507 @ 2 @ 1
Anschlussübersicht Verbindungsleitung XES
Ⓐ ↔ Ⓑ
DES XES
Pin Ader Pin Beschreibung
① ① Sicherheitskette +24 V
5/ws
② ② Kanal B (RS485)
6/br
③ ③ Ground
7/gn
④ ④ Kanal A (RS485)
8/ge
⑤ ⑤ Sicherheitskette
9/gr
⑥ ⑥ Versorgungsspannung 8 V DC
10/rs
Pos: null /TS_Module/Elektrische Montage/TS und Antrieb verbinden/TS_ElekMontage_Antrieb-TS-verbinden_010_Anschlussübersicht_TSB-TS959 @ 94\mod_1706522476326_6.docx @ 1978639 @ 2 @ 1
10
Ⓒ
↔ Ⓑ
MOT
Pin Ader Kl. Beschreibung
⑦
3 W
⑧
2 V
⑨
1 U
⑩
4 N
⑪
PE PE
XES
Phase W
Phase V
Phase U
Neutralleiter (N)
