GFA TS 959 Montageanleitung Seite 11

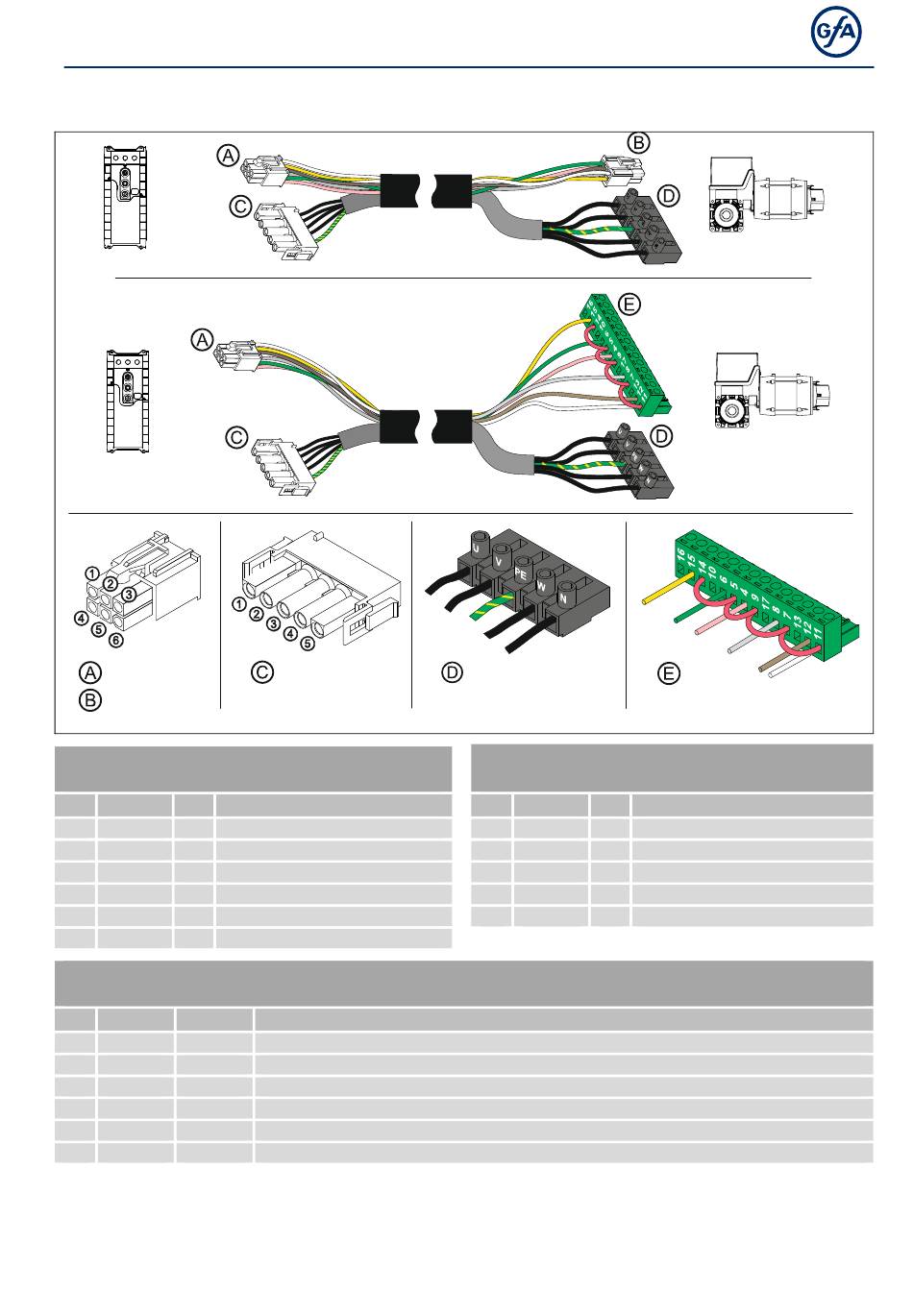

Anschlussübersicht Verbindungsleitung DES/NES
: DES/NES
: X12
Ⓐ ↔ Ⓑ
DES X12
Pin Ader Pin Beschreibung
① ① Sicherheitskette +24 V
5/ws
② ② Kanal B (RS485)
6/br
③ ③ Ground
7/gn
④ ④ Kanal A (RS485)
8/ge
⑤ ⑤ Sicherheitskette
9/gr
⑥ ⑥ Versorgungsspannung 8 V DC
10/rs
Ⓐ ↔ Ⓔ
NES X12
Pin Ader Kl.
①
5/ws 11
②
6/br 12
③
7/gn 6
④
8/ge 15
⑤
9/gr 8
⑥
10/rs 4
Pos: null /TS_Module/Elektrische Montage/TS und Antrieb verbinden/TS_ElekMontage_Antrieb-TS-verbinden_030_Anschlussübersicht-einzEndschalter @ 84\mod_1656658852794_6.docx @ 1873039 @ 2 @ 1
DES
NES
: MOT
Beschreibung
Endschalterpotenzial +24 V, Brücken auf: 7, 9, 5, 14
S5 Zusatz Endschalter
S3 AUF Endschalter
S6 Zusatz Endschalter
S4 ZU Endschalter
Sicherheitskette
: X13
Ⓒ
↔ Ⓓ
MOT
Pin Ader Kl. Beschreibung
①
3 W
②
2 V
③
1 U
④
4 N
⑤
PE PE
: X12
X13
Phase W
Phase V
Phase U
Neutralleiter (N)
