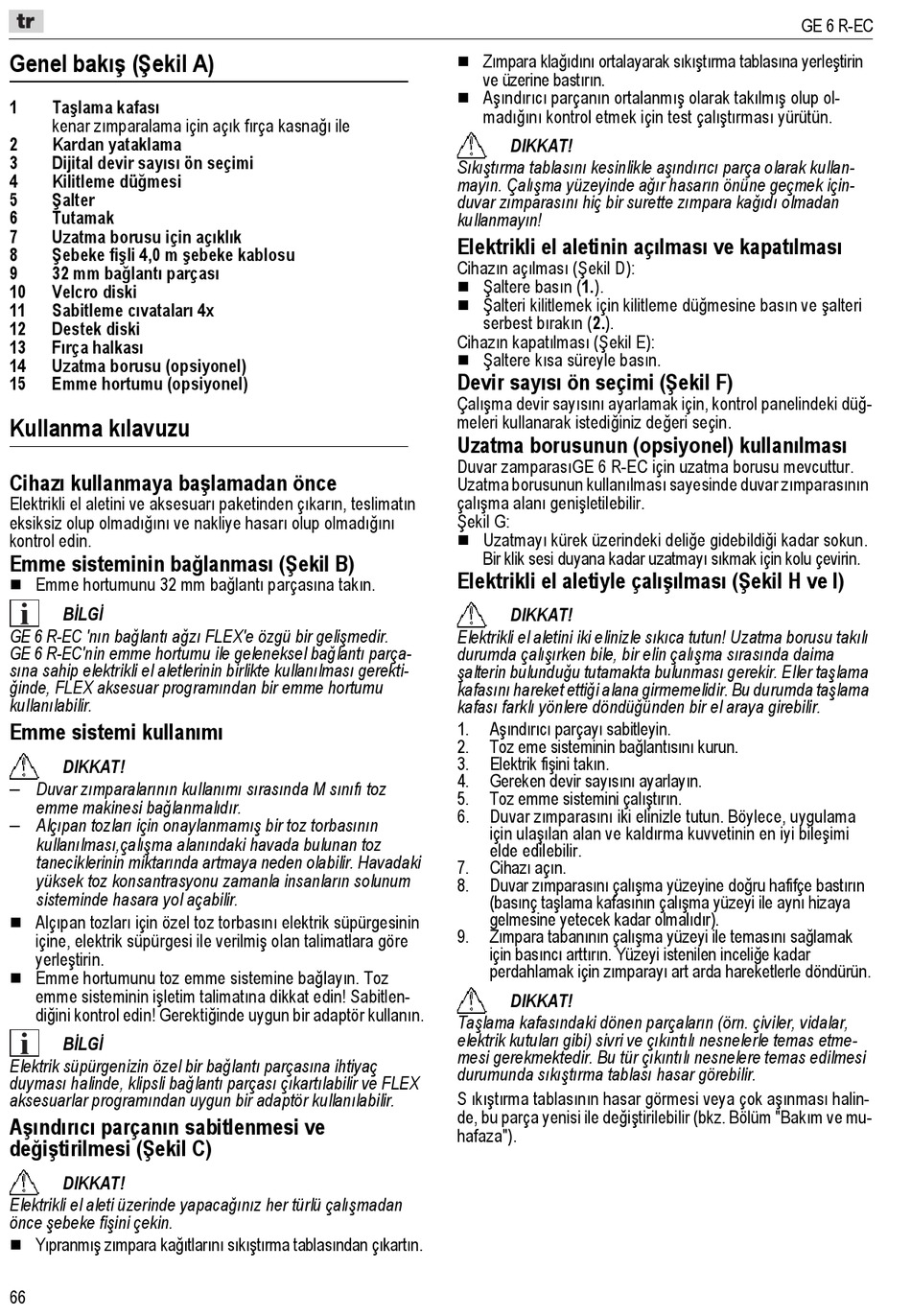

Flex GE 6 R-EC Originalbetriebsanleitung Seite 66

Genel bakış (Şekil A)
1 Taşlama kafası
kenar zımparalama için açık fırça kasnağı ile
2 Kardan yataklama
3 Dijital devir sayısı ön seçimi
4 Kilitleme düğmesi
5 Şalter
6 Tutamak
7 Uzatma borusu için açıklık
8 Şebeke fişli 4,0 m şebeke kablosu
9 32 mm bağlantı parçası
10 Velcro diski
11 Sabitleme cıvataları 4x
12 Destek diski
13 Fırça halkası
14 Uzatma borusu (opsiyonel)
15 Emme hortumu (opsiyonel)
Kullanma kılavuzu
Cihazı kullanmaya başlamadan önce
Elektrikli el aletini ve aksesuarı paketinden çıkarın, teslimatın
eksiksiz olup olmadığını ve nakliye hasarı olup olmadığını
kontrol edin.
Emme sisteminin bağlanması (Şekil B)
Emme hortumunu 32 mm bağlantı parçasına takın.

BİLGİ
GE 6 R-EC 'nın bağlantı ağzı FLEX'e özgü bir gelişmedir.
GE 6 R-EC'nin emme hortumu ile geleneksel bağlantı parça-
sına sahip elektrikli el aletlerinin birlikte kullanılması gerekti-
ğinde, FLEX aksesuar programından bir emme hortumu
kullanılabilir.
Emme sistemi kullanımı
DIKKAT!
–
Duvar zımparalarının kullanımı sırasında M sınıfı toz
emme makinesi bağlanmalıdır.
–
Alçıpan tozları için onaylanmamış bir toz torbasının
kullanılması,çalışma alanındaki havada bulunan toz
taneciklerinin miktarında artmaya neden olabilir. Havadaki
yüksek toz konsantrasyonu zamanla insanların solunum
sisteminde hasara yol açabilir.
Alçıpan tozları için özel toz torbasını elektrik süpürgesinin

içine, elektrik süpürgesi ile verilmiş olan talimatlara göre
yerleştirin.
Emme hortumunu toz emme sistemine bağlayın. Toz

emme sisteminin işletim talimatına dikkat edin! Sabitlen-
diğini kontrol edin! Gerektiğinde uygun bir adaptör kullanın.
BİLGİ
Elektrik süpürgenizin özel bir bağlantı parçasına ihtiyaç
duyması halinde, klipsli bağlantı parçası çıkartılabilir ve FLEX
aksesuarlar programından uygun bir adaptör kullanılabilir.
Aşındırıcı parçanın sabitlenmesi ve
değiştirilmesi (Şekil C)
DIKKAT!
Elektrikli el aleti üzerinde yapacağınız her türlü çalışmadan
önce şebeke fişini çekin.
Yıpranmış zımpara kağıtlarını sıkıştırma tablasından çıkartın.

66
Zımpara klağıdını ortalayarak sıkıştırma tablasına yerleştirin

ve üzerine bastırın.
Aşındırıcı parçanın ortalanmış olarak takılmış olup ol-

madığını kontrol etmek için test çalıştırması yürütün.
DIKKAT!
Sıkıştırma tablasını kesinlikle aşındırıcı parça olarak kullan-
mayın. Çalışma yüzeyinde ağır hasarın önüne geçmek için-
duvar zımparasını hiç bir surette zımpara kağıdı olmadan
kullanmayın!
Elektrikli el aletinin açılması ve kapatılması
Cihazın açılması (Şekil D):
Şaltere basın (1.).

Şalteri kilitlemek için kilitleme düğmesine basın ve şalteri

serbest bırakın (2.).
Cihazın kapatılması (Şekil E):
Şaltere kısa süreyle basın.

Devir sayısı ön seçimi (Şekil F)
Çalışma devir sayısını ayarlamak için, kontrol panelindeki düğ-
meleri kullanarak istediğiniz değeri seçin.
Uzatma borusunun (opsiyonel) kullanılması
Duvar zamparasıGE 6 R-EC için uzatma borusu mevcuttur.
Uzatma borusunun kullanılması sayesinde duvar zımparasının
çalışma alanı genişletilebilir.
Şekil G:
Uzatmayı kürek üzerindeki deliğe gidebildiği kadar sokun.

Bir klik sesi duyana kadar uzatmayı sıkmak için kolu çevirin.
Elektrikli el aletiyle çalışılması (Şekil H ve I)
DIKKAT!
Elektrikli el aletini iki elinizle sıkıca tutun! Uzatma borusu takılı
durumda çalışırken bile, bir elin çalışma sırasında daima
şalterin bulunduğu tutamakta bulunması gerekir. Eller taşlama
kafasını hareket ettiği alana girmemelidir. Bu durumda taşlama
kafası farklı yönlere döndüğünden bir el araya girebilir.
1. Aşındırıcı parçayı sabitleyin.
2. Toz eme sisteminin bağlantısını kurun.
3. Elektrik fişini takın.
4. Gereken devir sayısını ayarlayın.
5. Toz emme sistemini çalıştırın.
6. Duvar zımparasını iki elinizle tutun. Böylece, uygulama
için ulaşılan alan ve kaldırma kuvvetinin en iyi bileşimi
elde edilebilir.
7. Cihazı açın.
8. Duvar zımparasını çalışma yüzeyine doğru hafifçe bastırın
(basınç taşlama kafasının çalışma yüzeyi ile aynı hizaya
gelmesine yetecek kadar olmalıdır).
9. Zımpara tabanının çalışma yüzeyi ile temasını sağlamak
için basıncı arttırın. Yüzeyi istenilen inceliğe kadar
perdahlamak için zımparayı art arda hareketlerle döndürün.
DIKKAT!
Taşlama kafasındaki dönen parçaların (örn. çiviler, vidalar,
elektrik kutuları gibi) sivri ve çıkıntılı nesnelerle temas etme-
mesi gerekmektedir. Bu tür çıkıntılı nesnelere temas edilmesi
durumunda sıkıştırma tablası hasar görebilir.
S ıkıştırma tablasının hasar görmesi veya çok aşınması halin-
de, bu parça yenisi ile değiştirilebilir (bkz. Bölüm "Bakım ve mu-
hafaza").
GE 6 R-EC
