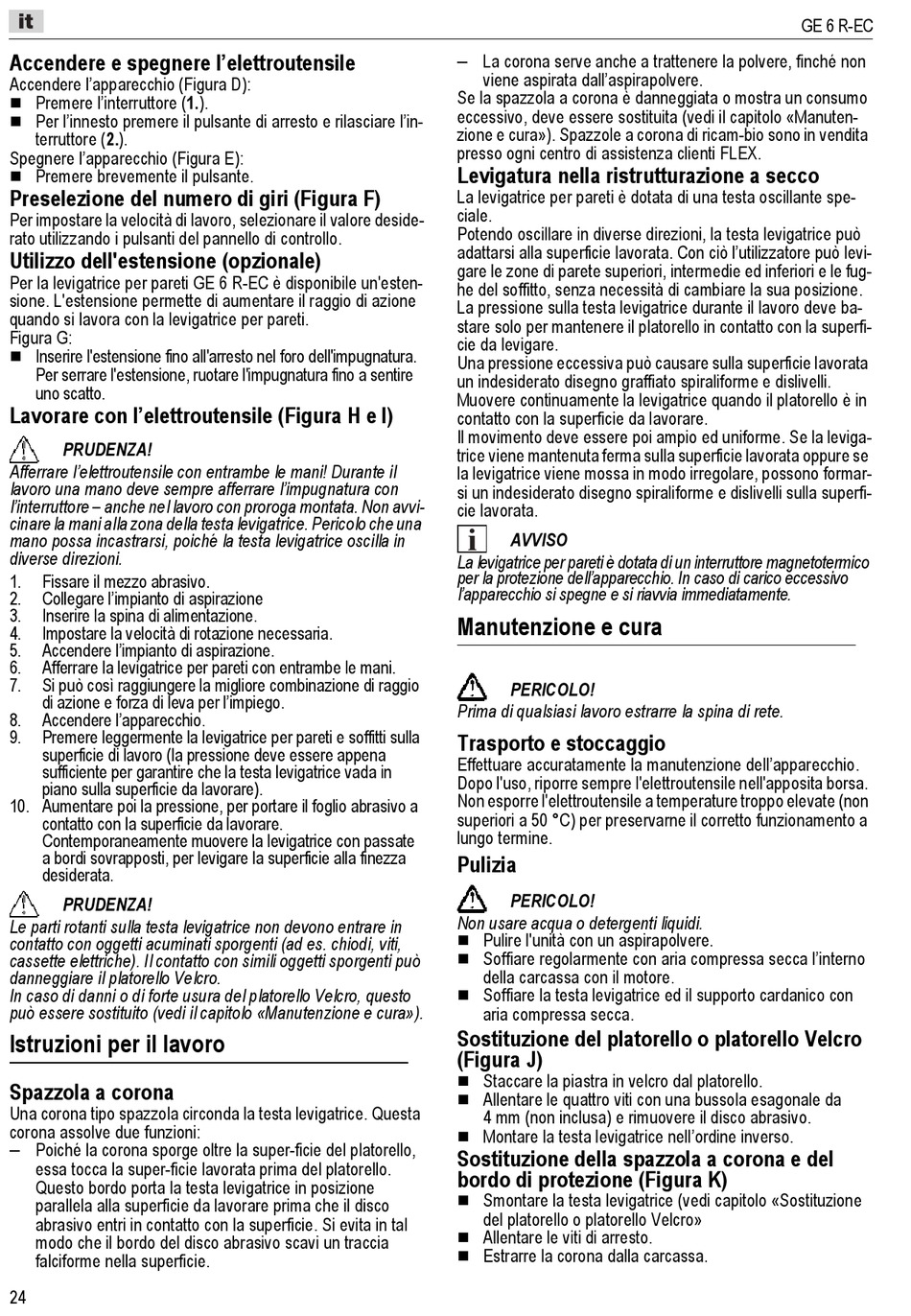

Flex GE 6 R-EC Originalbetriebsanleitung Seite 24

Accendere e spegnere l'elettroutensile
Accendere l'apparecchio (Figura D):
Premere l'interruttore (1.).

Per l'innesto premere il pulsante di arresto e rilasciare l'in-

terruttore (2.).
Spegnere l'apparecchio (Figura E):
Premere brevemente il pulsante.

Preselezione del numero di giri (Figura F)
Per impostare la velocità di lavoro, selezionare il valore deside-
rato utilizzando i pulsanti del pannello di controllo.
Utilizzo dell'estensione (opzionale)
Per la levigatrice per pareti GE 6 R-EC è disponibile un'esten-
sione. L'estensione permette di aumentare il raggio di azione
quando si lavora con la levigatrice per pareti.
Figura G:
Inserire l'estensione fino all'arresto nel foro dell'impugnatura.

Per serrare l'estensione, ruotare l'impugnatura fino a sentire
uno scatto.
Lavorare con l'elettroutensile (Figura H e I)
PRUDENZA!
Afferrare l'elettroutensile con entrambe le mani! Durante il
lavoro una mano deve sempre afferrare l'impugnatura con
l'interruttore – anche nel lavoro con proroga montata. Non avvi-
cinare la mani alla zona della testa levigatrice. Pericolo che una
mano possa incastrarsi, poiché la testa levigatrice oscilla in
diverse direzioni.
1. Fissare il mezzo abrasivo.
2. Collegare l'impianto di aspirazione
3. Inserire la spina di alimentazione.
4. Impostare la velocità di rotazione necessaria.
5. Accendere l'impianto di aspirazione.
6. Afferrare la levigatrice per pareti con entrambe le mani.
7. Si può così raggiungere la migliore combinazione di raggio
di azione e forza di leva per l'impiego.
8. Accendere l'apparecchio.
9. Premere leggermente la levigatrice per pareti e soffitti sulla
superficie di lavoro (la pressione deve essere appena
sufficiente per garantire che la testa levigatrice vada in
piano sulla superficie da lavorare).
10. Aumentare poi la pressione, per portare il foglio abrasivo a
contatto con la superficie da lavorare.
Contemporaneamente muovere la levigatrice con passate
a bordi sovrapposti, per levigare la superficie alla finezza
desiderata.
PRUDENZA!
Le parti rotanti sulla testa levigatrice non devono entrare in
contatto con oggetti acuminati sporgenti (ad es. chiodi, viti,
cassette elettriche). Il contatto con simili oggetti sporgenti può
danneggiare il platorello Velcro.
In caso di danni o di forte usura del platorello Velcro, questo
può essere sostituito (vedi il capitolo «Manutenzione e cura»).
Istruzioni per il lavoro
Spazzola a corona
Una corona tipo spazzola circonda la testa levigatrice. Questa
corona assolve due funzioni:
–
Poiché la corona sporge oltre la super-ficie del platorello,
essa tocca la super-ficie lavorata prima del platorello.
Questo bordo porta la testa levigatrice in posizione
parallela alla superficie da lavorare prima che il disco
abrasivo entri in contatto con la superficie. Si evita in tal
modo che il bordo del disco abrasivo scavi un traccia
falciforme nella superficie.
24
–
La corona serve anche a trattenere la polvere, finché non
viene aspirata dall'aspirapolvere.
Se la spazzola a corona è danneggiata o mostra un consumo
eccessivo, deve essere sostituita (vedi il capitolo «Manuten-
zione e cura»). Spazzole a corona di ricam-bio sono in vendita
presso ogni centro di assistenza clienti FLEX.
Levigatura nella ristrutturazione a secco
La levigatrice per pareti è dotata di una testa oscillante spe-
ciale.
Potendo oscillare in diverse direzioni, la testa levigatrice può
adattarsi alla superficie lavorata. Con ciò l'utilizzatore può levi-
gare le zone di parete superiori, intermedie ed inferiori e le fug-
he del soffitto, senza necessità di cambiare la sua posizione.
La pressione sulla testa levigatrice durante il lavoro deve ba-
stare solo per mantenere il platorello in contatto con la superfi-
cie da levigare.
Una pressione eccessiva può causare sulla superficie lavorata
un indesiderato disegno graffiato spiraliforme e dislivelli.
Muovere continuamente la levigatrice quando il platorello è in
contatto con la superficie da lavorare.
Il movimento deve essere poi ampio ed uniforme. Se la leviga-
trice viene mantenuta ferma sulla superficie lavorata oppure se
la levigatrice viene mossa in modo irregolare, possono formar-
si un indesiderato disegno spiraliforme e dislivelli sulla superfi-
cie lavorata.
AVVISO
La levigatrice per pareti è dotata di un interruttore magnetotermico
per la protezione dell'apparecchio. In caso di carico eccessivo
l'apparecchio si spegne e si riavvia immediatamente.
Manutenzione e cura
PERICOLO!
Prima di qualsiasi lavoro estrarre la spina di rete.
Trasporto e stoccaggio
Effettuare accuratamente la manutenzione dell'apparecchio.
Dopo l'uso, riporre sempre l'elettroutensile nell'apposita borsa.
Non esporre l'elettroutensile a temperature troppo elevate (non
superiori a 50 °C) per preservarne il corretto funzionamento a
lungo termine.
Pulizia
PERICOLO!
Non usare acqua o detergenti liquidi.
Pulire l'unità con un aspirapolvere.

Soffiare regolarmente con aria compressa secca l'interno

della carcassa con il motore.
Soffiare la testa levigatrice ed il supporto cardanico con

aria compressa secca.
Sostituzione del platorello o platorello Velcro
(Figura J)
Staccare la piastra in velcro dal platorello.

Allentare le quattro viti con una bussola esagonale da

4 mm (non inclusa) e rimuovere il disco abrasivo.
Montare la testa levigatrice nell'ordine inverso.

Sostituzione della spazzola a corona e del
bordo di protezione (Figura K)
Smontare la testa levigatrice (vedi capitolo «Sostituzione

del platorello o platorello Velcro»
Allentare le viti di arresto.

Estrarre la corona dalla carcassa.

