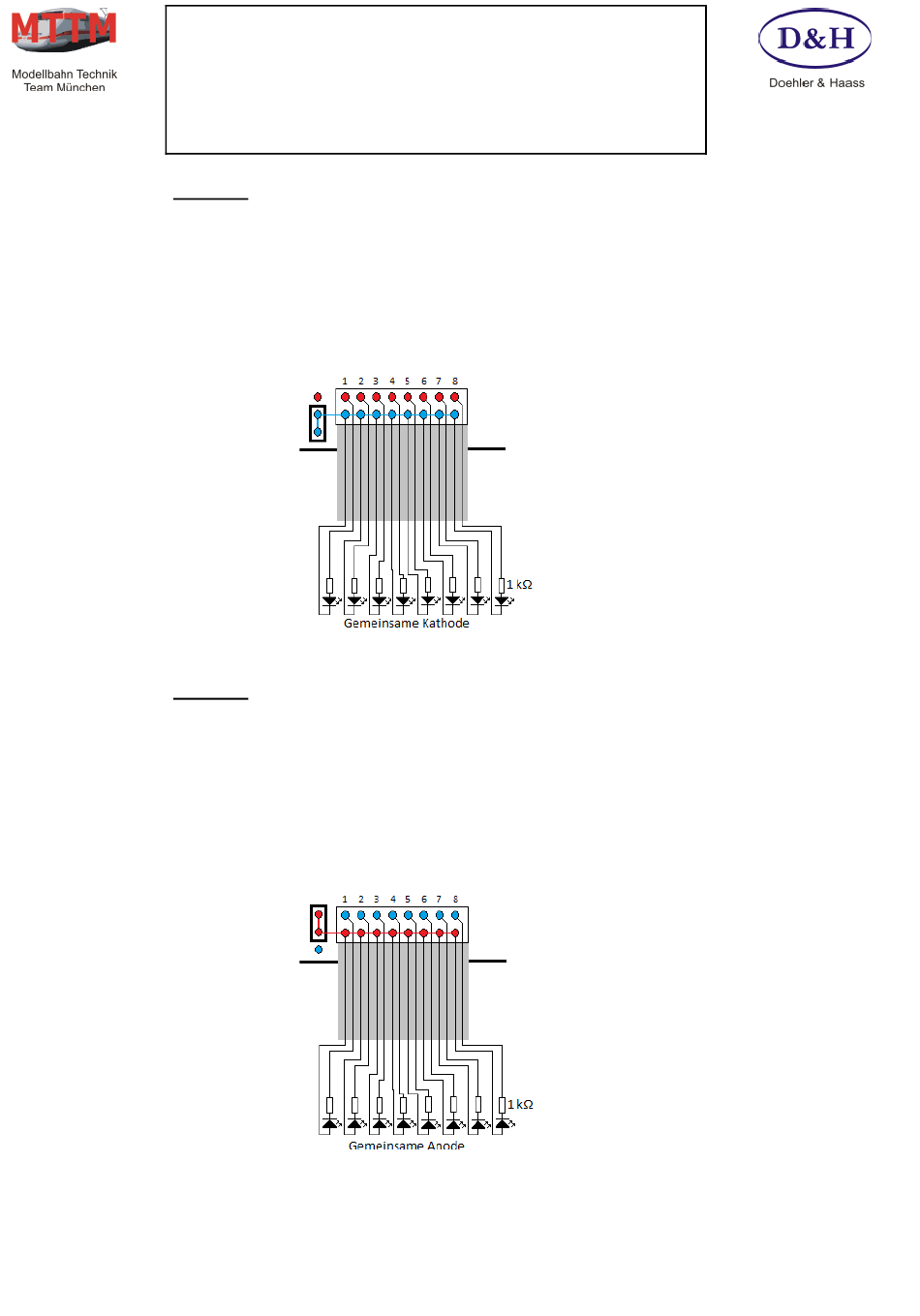

5. 8 x Direktausgänge – MODUS 5
Für Basismodul und Ausgangserweiterungen
Jeder der 8 Ausgänge wird 1zu1 vom SelecTRIX Bus durchgeschaltet. Wenn also das entsprechende
Bit (1 bis 8) auf der für diesen Ausgang eingestellten Adresse 1 (ein) ist, wird dieser Ausgang aktiv
und eine angeschlossene LED leuchtet. Ist das entsprechende Bit 0 (aus), leuchtet die LED nicht
mehr. Der gemeinsame Pol ist Minus (beim Basismodul) und Plus bei den Ausgangserweiterungen.
Dies findet Verwendung z.B. um einzelne LEDs wie z.B. in Wartesignale zu aktivieren oder in
Stellpulten zur Blockbesetztanzeige.
6. 8 x Direktausgänge gedreht – MODUS 6
Für Basismodul und Ausgangserweiterungen
Jeder der 8 Ausgänge wird umgekehrt 1zu1 vom SelecTRIX Bus durchgeschaltet. Wenn also das
entsprechende Bit (1 bis 8) auf der für diesen Ausgang eingestellten Adresse 1 (ein) ist, wird dieser
Ausgang inaktiv und eine angeschlossene LED leuchtet nicht. Ist das entsprechende Bit 0 (aus),
leuchtet die LED. Der gemeinsame Pol ist Minus (beim Basismodul) und Plus bei den
Ausgangserweiterungen.
HINWEIS: Verwendet man LEDs mit gemeinsamer Anode, so leuchten diese wiederum normal auf.
Allerdings muss der Polaritätsstecker dann umgesteckt werden.
Dies findet Verwendung z.B. um einzelne LED wie in Wartesignalen zu aktivieren oder in Stellpulten
zur Blockbesetztanzeige
Bedienungsanleitung
MULTI-IO-BASISMODUL V4
Version
Datum
1.08
15.07.2015
Seite 6
