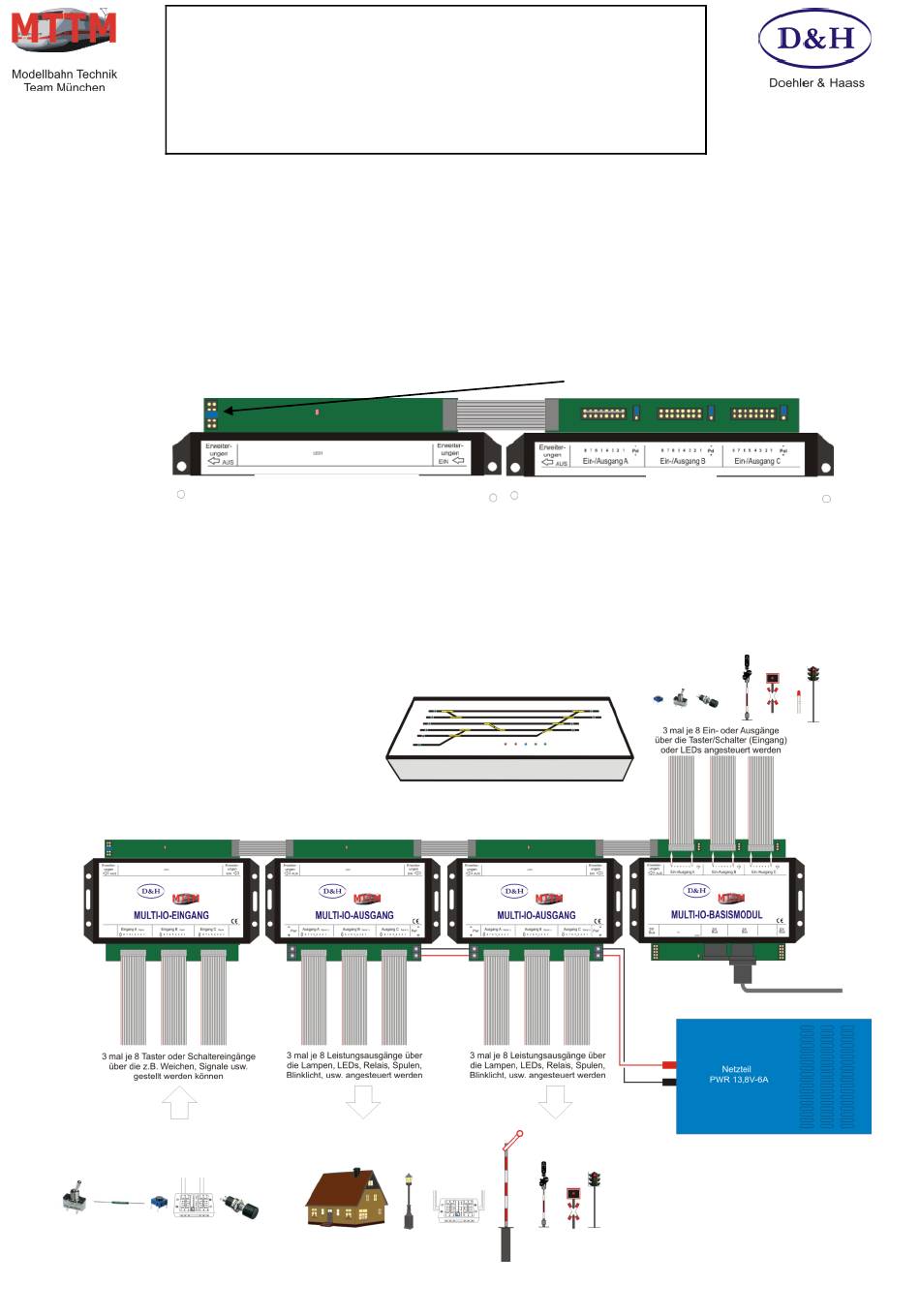

Anschlüsse der Erweiterungsmodule:
Das MULTI-IO-BASISMODUL kann mit bis zu 6 Erweiterungsmodulen erweitert werden. Jedes dieser
Erweiterungsmodule erweitert das MULTI-IO System um jeweils drei achtfache Anschlüsse, also um 24 Ein- oder
Ausgänge, so dass insgesamt 144 zusätzliche Ein-/Ausgänge zur Verfügung stehen. Dabei fällt allerdings ein
Ein-/Ausgang am MULTI-IO-BASISMODUL für den Anschluss der Erweiterungsmodule weg. Die Erweiterungs-
module können in beliebiger Reihenfolge (Ein-/Ausgänge) angeschlossen werden. Allerdings muss die
Programmierung mit der Reihe der Module übereinstimmen.
Zum Anschluss der Erweiterungsmodule muss die Steckbrücke am Basismodul entfernt werden, damit das
Verbindungskabel angesteckt werden kann. Diese Steckbrücke muss dann am letzten Erweiterungsmodul wieder
angesteckt werden. Es muss sichergestellt werden, dass die Steckbrücke nur wie abgebildet angesteckt wird!
Auf dem Ausgangserweiterungsmodul befinden sich Leistungsverstärker, über welche der Ausgangsstrom auf
1000mA angehoben werden kann und somit auch höhere Lasten geschaltet werden können.
Hinweis: Die Ausgangserweiterungsmodule können nur Minus schalten! Dies bedeutet, dass nur LED-Signale
mit gemeinsamer Anode (+) angeschlossen werden können.
HINWEIS:
Sowohl für die Erweiterungsmodule als auch für den SX-Bus befinden sich 10-polige Stiftleisten auf
dem Basismodul.
Diese dürfen auf keinen Fall verwechselt und auch nicht verdreht angeschlossen
werden!
Brücke
EIN
Bedienungsanleitung
MULTI-IO-BASISMODUL V4
Version
Datum
Letztes Erweiterungsmodul
EIN
AUS
1.08
15.07.2015
AUS
EIN
AUS
Basismodul
SX-Bus
SX-Bus
Seite 20
