22. 4 x Gegentaktausgänge unten mit Überblenden – MODUS 22
Nur für Ausgangserweiterungen

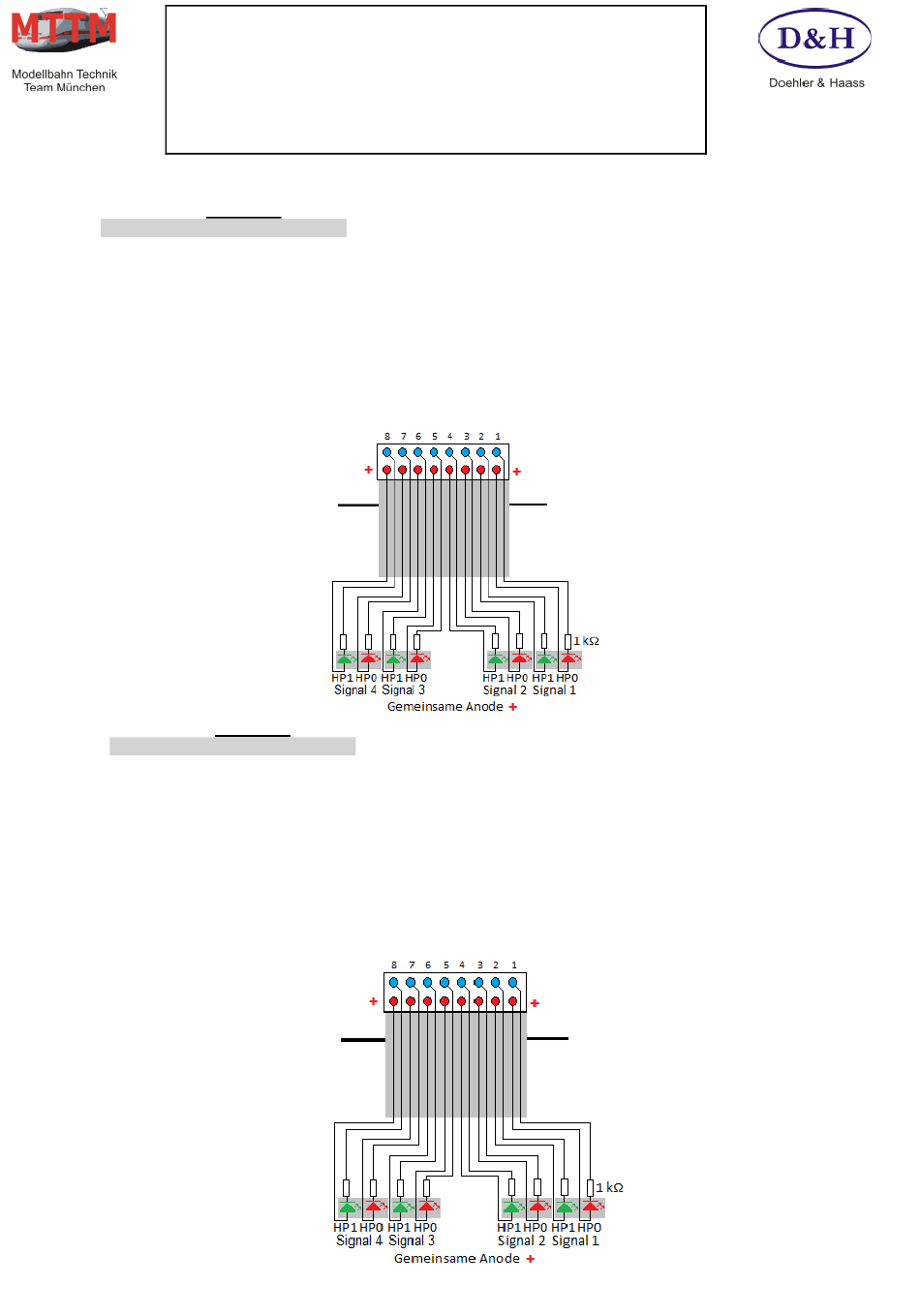

Hier werden die Ausgänge paarweise verwendet. In jedem Paar ist immer nur ein Ausgang aktiv, der
andere immer inaktiv – oder umgekehrt. Der gemeinsame Pol ist Plus.
Dies findet Verwendung z.B. um Blockstreckensignale (rot – grün) zu aktivieren. Im Gegensatz zum
Mode 7 findet hier eine Überblendung statt (auf- und abdimmen).
Da pro Bit auf dem SelecTRIX Bus zwei Ausgänge verwendet werden, passt die Zuordnung von
Ausgängen (8/2) und Bits (8) pro SelecTRIX Adresse nicht zusammen. Deshalb wird im Modus 22
nur der untere Teil der SelecTRIX Adresse angezeigt (Bit 1, 2, 3, 4).
23. 4 x Gegentaktausgänge oben mit Überblenden – MODUS 23
Nur für Ausgangserweiterungen
Hier werden die Ausgänge paarweise verwendet. In jedem Paar ist immer nur ein Ausgang aktiv, der
andere immer inaktiv – oder umgekehrt. Der gemeinsame Pol ist Plus.
Dies findet Verwendung z.B. um Blockstreckensignale (rot – grün) zu aktivieren. Im Gegensatz zum
Mode 8 findet hier eine Überblendung statt (auf- und abdimmen).
Da pro Bit auf dem SelecTRIX Bus zwei Ausgänge verwendet werden, passt die Zuordnung von
Ausgängen (8/2) und Bits (8) pro SelecTRIX Adresse nicht zusammen. Deshalb wird im Modus 23
nur der obere Teil der SelecTRIX Adresse angezeigt (Bit 5, 6, 7, 8).
