01 = 00000001
02 = 00000010
03 = 00000011
04 = 00000100
05 = 00000101
06 = 00000110
07 = 00000111
08 = 00001000
09 = 00001001
10 = 00001010
11 = 00001011
12 = 00001100
13 = 00001101
14 = 00001110
15 = 00001111
16 = 00010000
17 = 00010001
18 = 00010010
19 = 00010011
20 = 00010100
21 = 00010101
22 = 00010110
23 = 00010111
24 = 00011000
25 = 00011001
26 = 00011010
27 = 00011011
28 = 00011100
29 = 00011101
30 = 00011110
31 = 00011111
32 = 00100000
33 = 00100001

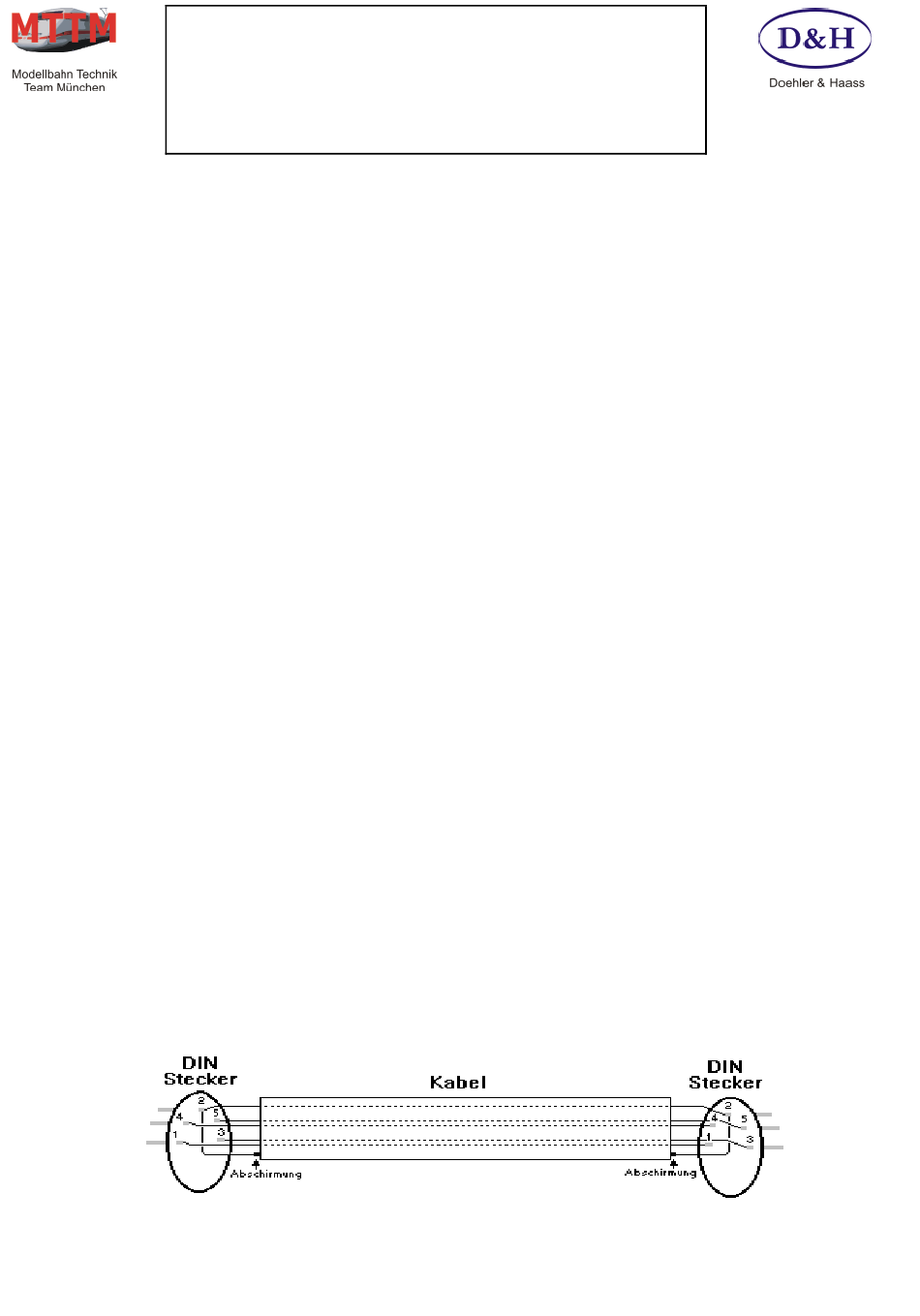

Das SelecTRIX Bus Kabel wird folgendermaßen aufgebaut:
Die fünf Stifte der DIN Stecker werden mit den einzelnen Drähten des 5-polig abgeschirmten Kabels 1zu1
(Stift 1 wird mit Stift 1, Stift 2 mit Stift 2 usw.) verbunden.
Die Abschirmung des Kabels wird auf beiden Seiten mit dem Stift 2 verbunden.
Bedienungsanleitung
MULTI-IO-BASISMODUL V4
Version
Datum
Binäre SELECTRIX Adresstabelle
34 = 00100010
35 = 00100011
36 = 00100100
37 = 00100101
38 = 00100110
39 = 00100111
40 = 00101000
41 = 00101001
42 = 00101010
43 = 00101011
44 = 00101100
45 = 00101101
46 = 00101110
47 = 00101111
48 = 00110000
49 = 00110001
50 = 00110010
51 = 00110011
52 = 00110100
53 = 00110101
54 = 00110110
55 = 00110111
56 = 00111000
57 = 00111001
58 = 00111010
59 = 00111011
60 = 00111100
61 = 00111101
62 = 00111110
63 = 00111111
64 = 01000000
65 = 01000001
66 = 01000010
1.08
15.07.2015
67 = 01000011
68 = 01000100
69 = 01000101
70 = 01000110
71 = 01000111
72 = 01001000
73 = 01001001
74 = 01001010
75 = 01001011
76 = 01001100
77 = 01001101
78 = 01001110
79 = 01001111
80 = 01010000
81 = 01010001
82 = 01010010
83 = 01010011
84 = 01010100
85 = 01010101
86 = 01010110
87 = 01010111
88 = 01011000
89 = 01011001
90 = 01011010
91 = 01011011
92 = 01011100
93 = 01011101
94 = 01011110
95 = 01011111
96 = 01100000
97 = 01100001
98 = 01100010
99 = 01100011
100 = 01100100
101 = 01100101
102 = 01100110
103 = 01100111
Seite 32
