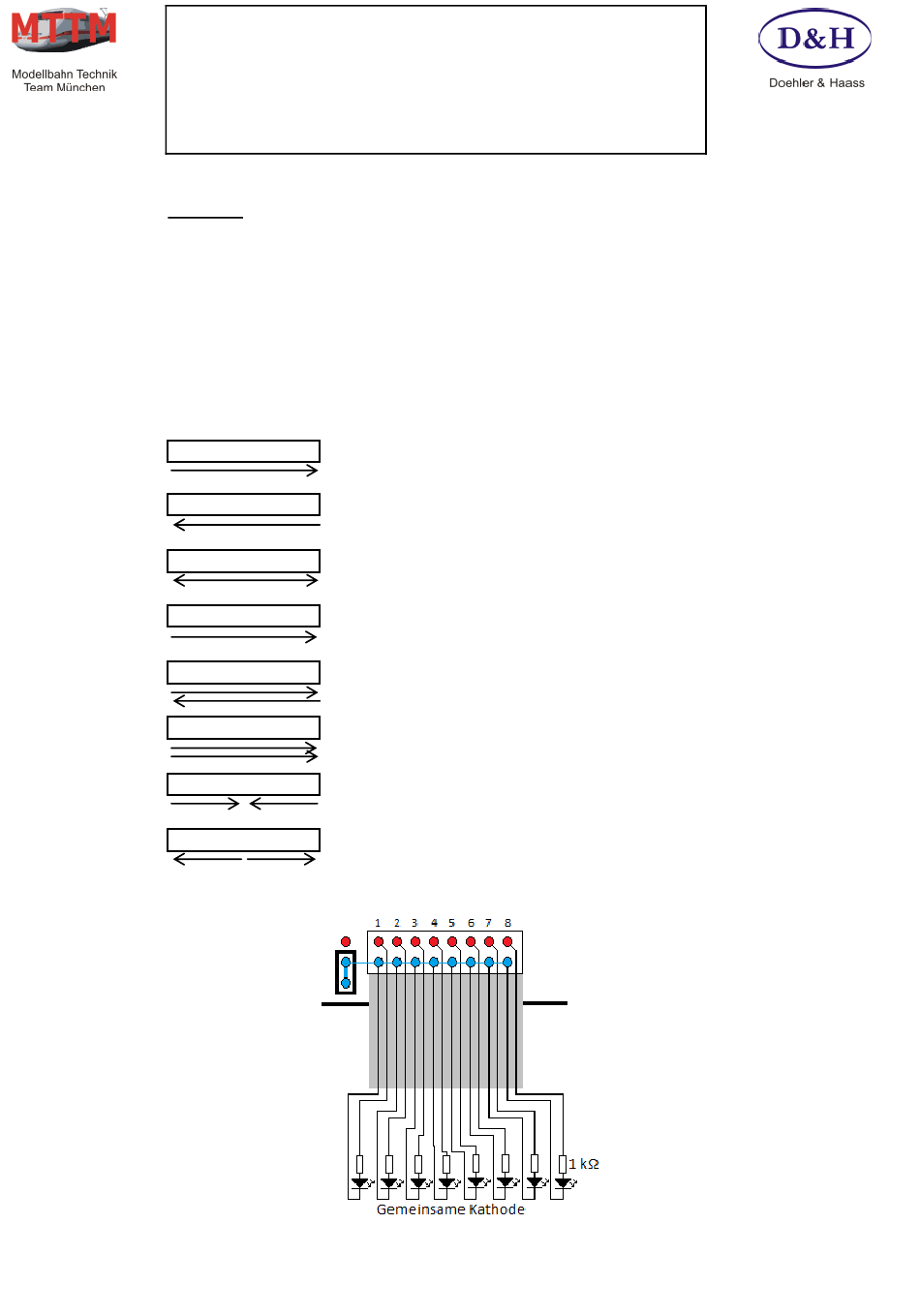

21. Lauflichtausgänge – MODUS 21
Hier werden die acht Anschlüsse des Ausgangs ein Lauflicht ergeben. Über die acht Bits der
zugewiesenen SelecTRIX-Adresse kann das Lauflicht-Bild und die Geschwindigkeit ausgewählt
werden.
Bits 1 bis 4 bilden dabei einen Wert von 1 bis 8 und wählen das Lauflichtbild aus.
Bits 5 bis 8 bilden die Laufgeschwindigkeit.
Die folgenden Lauflichtbilder können ausgewählt werden:
Wert:
Ausgang
1:
8 | 7 | 6 | 5 | 4 | 3 | 2 | 1
2:
8 | 7 | 6 | 5 | 4 | 3 | 2 | 1
3:
8 | 7 | 6 | 5 | 4 | 3 | 2 | 1
4:
8 | 7 | 6 | 5 | 4 | 3 | 2 | 1
5:
8 | 7 | 6 | 5 | 4 | 3 | 2 | 1
6:
8 | 7 | 6 | 5 | 4 | 3 | 2 | 1
7:
8 | 7 | 6 | 5 | 4 | 3 | 2 | 1
8:
8 | 7 | 6 | 5 | 4 | 3 | 2 | 1
Der gemeinsame Pol ist Minus (beim Basismodul) und Plus bei den Ausgangserweiterungen.
Bedienungsanleitung
MULTI-IO-BASISMODUL V4
Version
Datum
Ein Bit läuft permanent von Links nach Rechts.
Ein Bit läuft permanent von Rechts nach Links.
Ein Bit läuft permanent hin und her.
Bits werden von Links nach Rechts aufgefüllt.
Bits werden von Links nach Rechts aufgefüllt
und dann von Rechts nach Links gelöscht.
Bits werden von Links nach Rechts aufgefüllt
und dann von Links nach Recht gelöscht.
Zwei Bits laufen permanent von Außen zur Mitte.
Ein Bit läuft permanent von der Mitte nach Innen.
1.08
15.07.2015
Seite 14
