Beschreibung der Betriebsmodi:
1. 8 x Direkteingänge – Modus 1
Für Basismodul und Eingangserweiterungen

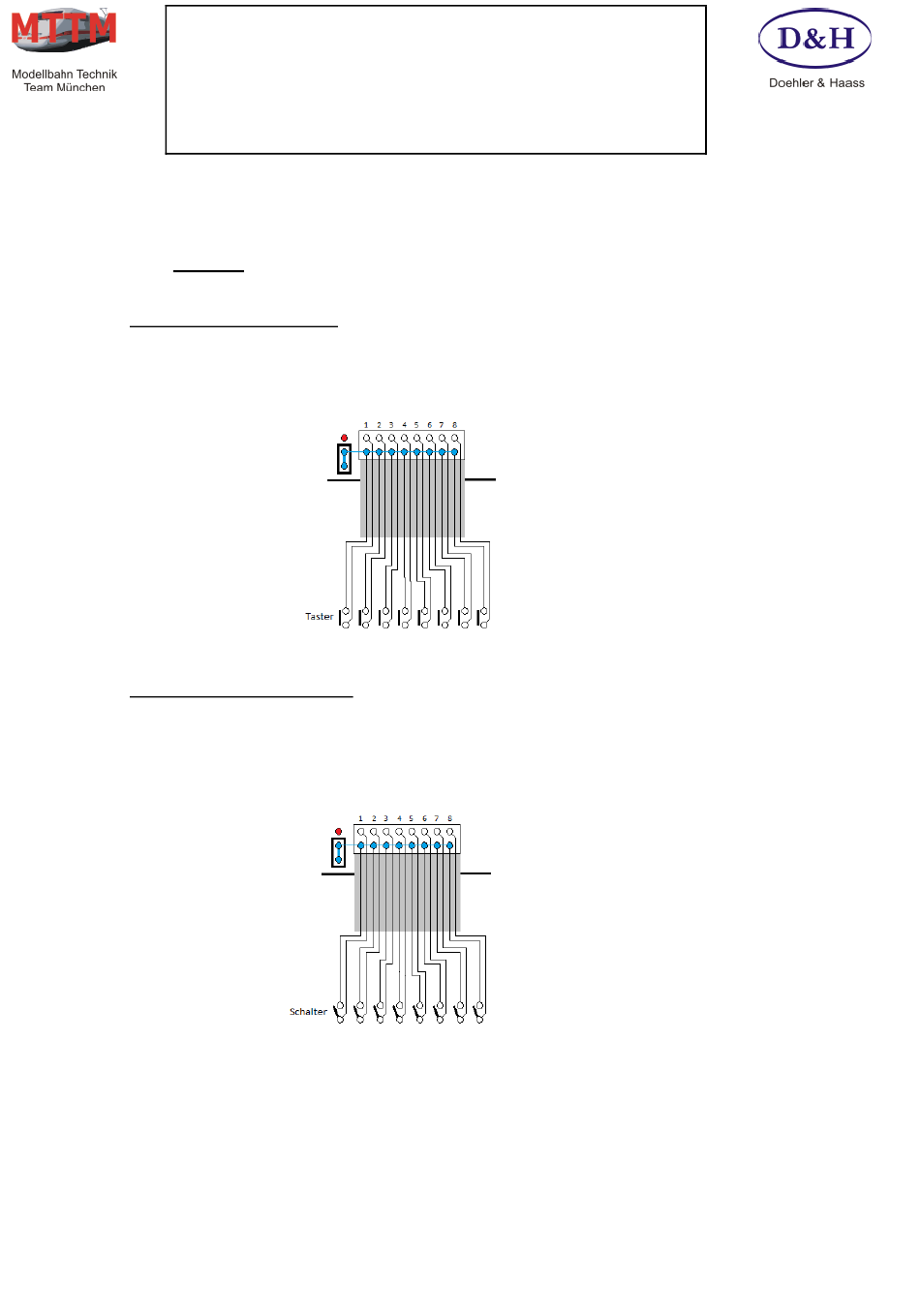

1.1 Bei Verwendung von Tastern: Solange der Taster gedrückt ist, wird das entsprechende Bit (1 bis
8) auf der für diesen Eingang eingestellten SelecTRIX Adresse aktiviert. Wird die Taste losgelassen,
wird das Bit wieder deaktiviert. Der gemeinsame Pol ist Minus.
Dies findet Verwendung z.B. bei Entkupplern, wenn diese an Ausgangserweiterung angeschlossen
sind.
1.2 Bei Verwendung von Schaltern: Solange der Schalter geschlossen ist, wird das entsprechende Bit (1
bis 8) auf der für diesen Eingang eingestellten SelecTRIX Adresse aktiviert. Wird der Taster geöffnet,
wird das Bit wieder deaktiviert. Der gemeinsame Pol ist Minus.
Dies findet Verwendung z.B. um Beleuchtungen ein/auszuschalten, wenn diese an Ausgangser-
weiterungen angeschlossen sind.
Bedienungsanleitung
MULTI-IO-BASISMODUL V4
Version
Datum
1.08
15.07.2015
Seite 3
