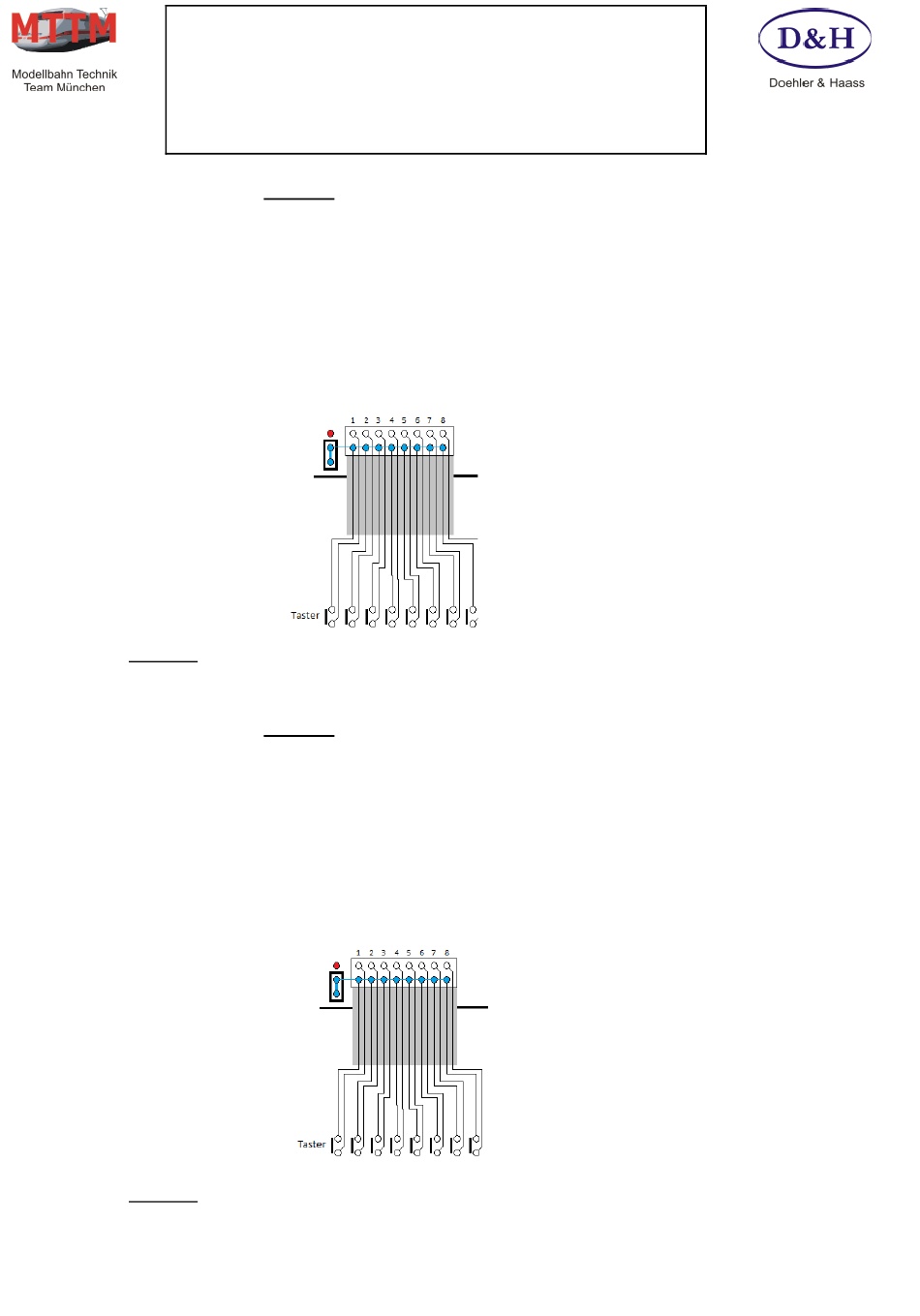

3. 4 x Paarweise Tastereingänge unten – Modus 3
Für Basismodul und Eingangserweiterungen
Hier werden Taster paarweise angeschlossen. Mit einem Taster wird das entsprechende Bit (1 bis 4)
auf der für diesen Eingang eingestellten SelecTRIX Adresse aktiviert (ein), mit dem anderen Taster
wieder deaktiviert (aus). Da pro Bit auf dem SelecTRIX Bus zwei Eingänge verwendet werden, passt
die Zuordnung von Eingängen (8/2) und Bits pro SelecTRIX Adresse (8) nicht zusammen. Deshalb
wird im Modus 3 nur der untere Teil der SelecTRIX Adresse angesprochen (Bit 1, 2, 3, 4). Der
gemeinsame Pol ist Minus.
Dies findet Verwendung um z.B. Weichen über zwei Taster zu schalten, wenn diese an
Funktionsdecodern angeschlossen sind.
HINWEIS: In diesem Modus sollten keine Schalter verwendet werden!
4. 4 x Paarweise Tastereingänge oben – Modus 4
Für Basismodul und Eingangserweiterungen
Hier werden Taster paarweise angeschlossen. Mit einem Taster wird das entsprechende Bit (5 bis 8)
auf der für diesen Eingang eingestellten SelecTRIX Adresse aktiviert (ein), mit dem anderen Taster
wieder deaktiviert (aus).Da pro Bit auf dem SelecTRIX Bus zwei Eingänge verwendet werden, passt
die Zuordnung von Eingängen (8/2) und Bits pro SelecTRIX Adresse (8) nicht zusammen. Deshalb
wird im Modus 4 nur der obere Teil der SelecTRIX Adresse angesprochen (Bit 5, 6, 7, 8). Der
gemeinsame Pol ist Minus.
Dies findet Verwendung um z.B. Weichen über zwei Taster zu schalten, wenn diese an
Funktionsdecodern angeschlossen sind.
HINWEIS: In diesem Modus sollten keine Schalter verwendet werden!
