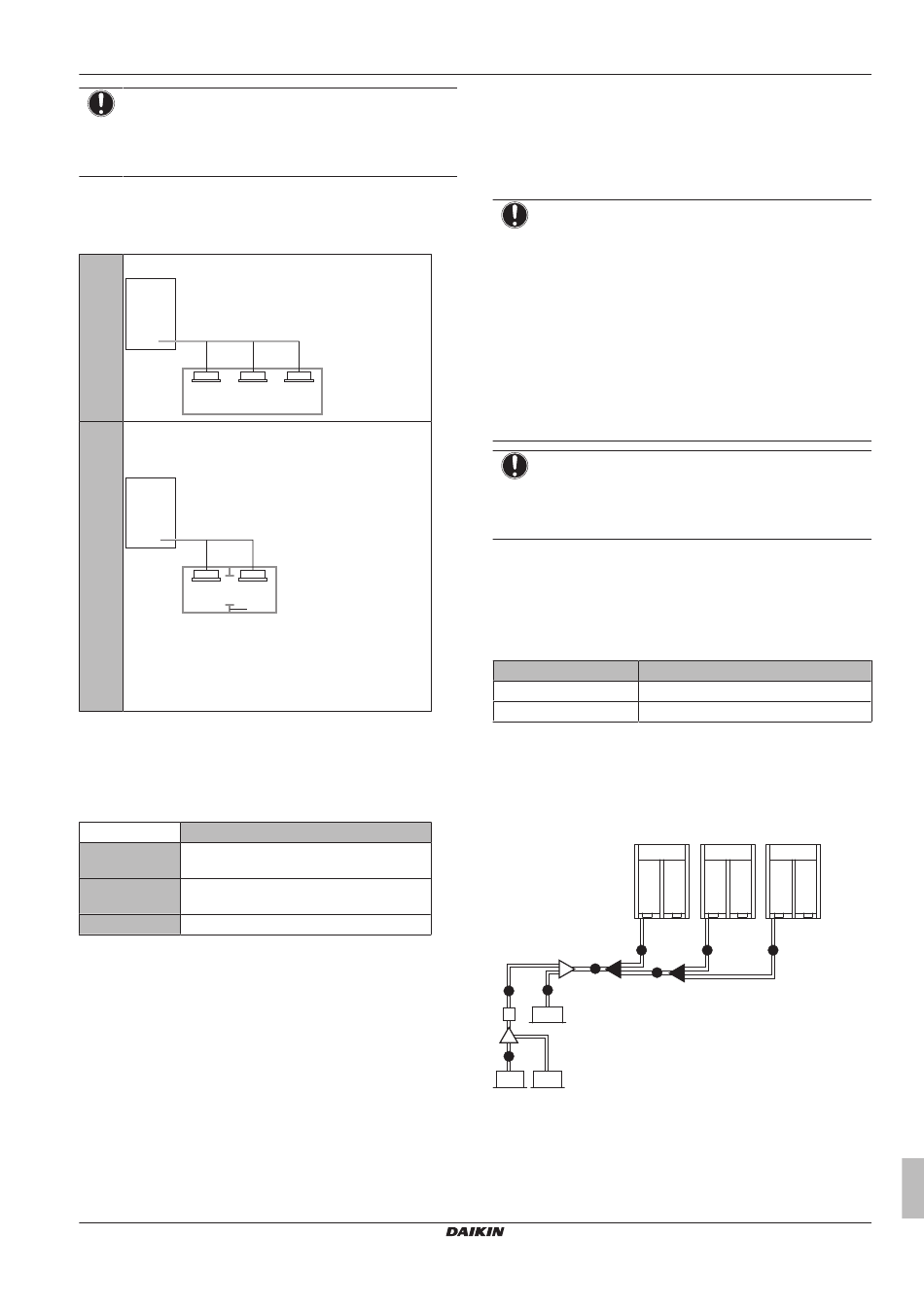

HINWEIS
Falls ein einzelnes Kältemittelsystem in 2 vollständig
unabhängige Kältemittelsysteme unterteilt ist, nehmen Sie
die Menge an Kältemittel, mit der jedes einzelne System
befüllt ist.
2 Berechnen Sie das Volumen (m
Inneneinheit installiert ist. Im folgenden Fall berechnen Sie zum
Beispiel den Rauminhalt von (D), (E) als einzelnen Raum oder
als kleinsten Raum.
D Wo der Raum nicht in kleinere Räume unterteilt ist:
E Wenn der Raum unterteilt ist und es eine genügend
große Öffnung zwischen den Räumen gibt, die eine
freie Luftzirkulation ermöglicht.
a
b
a Öffnung zwischen den Räumen. Falls es eine Tür
gibt, müssen die Öffnungen über und unter der Tür
jeweils eine Größe von mindestens 0,15% der
Fußbodenfläche haben.
b Raumunterteilung
3 Berechnung der Kältemittelkonzentration unter Benutzung der
Ergebnisse der Berechnungen oben in Schritt 1 und 2. Wenn
das Ergebnis der Berechnung oben einen Wert ergibt, der über
dem höchstzulässigen Konzentrationswert liegt, muss eine
Ventilationsöffnung zum
werden.
Formel F/G≤H
F Gesamtvolumen des Kältemittels im
Kältemittelsystem
3
G Größe (m ) des kleinsten Raums, in dem
eine Inneneinheit installiert ist
H Höchstwert für die Konzentration (kg/m
4 Berechnen Sie dann die mögliche Kältemittelkonzentration,
indem Sie das Volumen des Raumes mit der installierten
Inneneinheit und das Volumen des benachbarten Raumes
zusammen nehmen. Installieren Sie Ventilationsöffnungen in
der Tür zum benachbarten
Kältemittelkonzentration geringer würde als der maximal
zulässige Wert.
REYQ8~20+REMQ5U7Y1B
VRV IV+ Wärmerückgewinnung
4P561154-1 – 2018.09
3
) des Raumes, in dem die
benachbarten Raum geschaffen
3
)
Raum, damit
5.3 Vorbereiten der
Kältemittelleitungen
5.3.1 Anforderungen an Kältemittel-
Rohrleitungen
HINWEIS
Beim Umgang mit dem Kältemittel R410A muss sehr
vorsichtig verfahren werden, damit das System sauber,
trocken und dicht bleibt.
▪ Sauber und trocken: Fremdmaterialien (einschließlich
Mineralöle oder Feuchtigkeit) dürfen unter keinen
Umständen in das System gelangen.
▪ Dicht: R410A enthält kein Chlor, zerstört nicht die
Ozonschicht
Schutzschicht der Erde gegen schädliche UV-Strahlen.
Bei Entweichen in die Atmosphäre kann R410A zum
Treibhauseffekt
Installation das Kühlsystem sorgfältig auf Dichtheit
geprüft werden.
HINWEIS
Die Rohre und andere unter Druck stehende Teile müssen
für Kältemittel geeignet sein. Für das Kältemittel sind mit
Phosphorsäure deoxidierte, übergangslos verbundene
Kupferrohre zu verwenden.
▪ Es sind mit Phosphorsäure deoxidierte, übergangslos verbundene
Kupferrohre zu verwenden.
▪ Fremdmaterialien innerhalb von Rohrleitungen (einschließlich Öle
aus der Herstellung) müssen ≤30 mg/10 m sein.
▪ Härtegrad: Der erforderliche Rohr-Härtegrad ist abhängig vom
Rohrdurchmesser - siehe dazu die Tabelle unten.
Rohrdurchmesser Ø
≤15,9 mm
≥19,1 mm
▪ Alle Angaben zu Rohrlängen und Abständen sind beachtet
worden (siehe "5.3.4 Über die Rohrlänge" auf
5.3.2 Rohrstärke auswählen
Bestimmen Sie die richtige Stärke anhand der folgenden Tabellen
und der Referenz-Abbildung (nur um Anhaltspunkte zu geben).
a x
A
D E
3 4
die
b
E
1 2
1,2 VRV DX Inneneinheit
3 BS-Einheit
4 Nur Kühlen VRV Inneneinheit
A~E Rohrleitungen
a, b Abzweigsatz innen
x, y Mehrfach-Verbindungssatz für außen
5 Vorbereitung
und beeinträchtigt somit nicht
beitragen. Daher muss
Härtegrad des Rohrleitungsmaterials
O (weichgeglüht)
1/2H (halb hart)
Seite 17).
C C C
y
B
Referenz für Installateure und Benutzer
die
bei der
