9 Instandhaltung und Wartung
sich dabei an den Erklärungen in der Fehlercode-Tabelle. Führen
Sie dann den Probelauf erneut durch und prüfen Sie, ob der Fehler
korrekt beseitigt wurde.
INFORMATION
Für detaillierte Informationen
Inneneinheiten siehe
betreffenden Inneneinheit.
8.7 Betrieb der Einheit
Nachdem die Einheit installiert und der Probelauf von Außen- und
Inneneinheiten durchgeführt ist, kann das System in Betrieb gehen.
Zum Betrieb der Inneneinheit sollte die Benutzerschnittstelle der
Inneneinheit auf EIN geschaltet werden. Weiterer Einzelheiten dazu
siehe die Betriebsanleitung zur Inneneinheit.
9 Instandhaltung und Wartung
HINWEIS
Wartungsarbeiten DÜRFEN NUR von einem autorisierten
Installateur oder Service-Mitarbeiter durchgeführt werden.
Wir empfehlen, mindestens einmal pro Jahr die Einheit zu
warten. Gesetzliche Vorschriften können aber kürzere
Wartungsintervalle fordern.
HINWEIS
Die Gesetze zu Treibhausgasen erfordern, dass die
Kältemittel-Füllmenge der Einheit sowohl in Gewicht als
auch in CO -Äquivalent angegeben wird.
2
Formel zur Berechnung des CO
Tonnen: GWP-Wert
Gesamtkältemittelfüllung [in kg] / 1000
9.1 Überblick: Wartung und Service
Dieses Kapitel informiert über folgende Punkte:
▪ Bei Wartungs- und Servicearbeiten dafür sorgen, dass keine
Stromschlaggefahr besteht
▪ Operation zur Kältemittel-Wiedergewinnung
9.2 Sicherheitsvorkehrungen für die
Wartung
GEFAHR: STROMSCHLAGGEFAHR
GEFAHR: VERBRENNUNGSGEFAHR
HINWEIS: Gefahr elektrostatischer Entladung
Vor der Durchführung jeglicher Wartungsarbeiten sollten
elektrostatische Aufladungen beseitigt werden. Berühren
Sie dazu ein Metallteil des Geräts. Dadurch wird die
Platine geschützt.
9.2.1 Stromschlaggefahren vermeiden
Bei Wartungsarbeiten am Inverter gilt:
1 Nach Abschaltung der Stromversorgung die Abdeckung des
Elektroschaltkastens ERST NACH 10 Minuten öffnen.
2 Messen Sie mit einem Prüfgerät die Spannung zwischen den
Klemmen am
Stromversorgungsanschlusses und überprüfen Sie, dass die
Stromversorgung abgeschaltet ist. Messen Sie außerdem mit
Referenz für Installateure und Benutzer
54
zu Fehlercodes von
die Installationsanleitung der
-Äquivalents in
2
des Kältemittels
Klemmenblock des

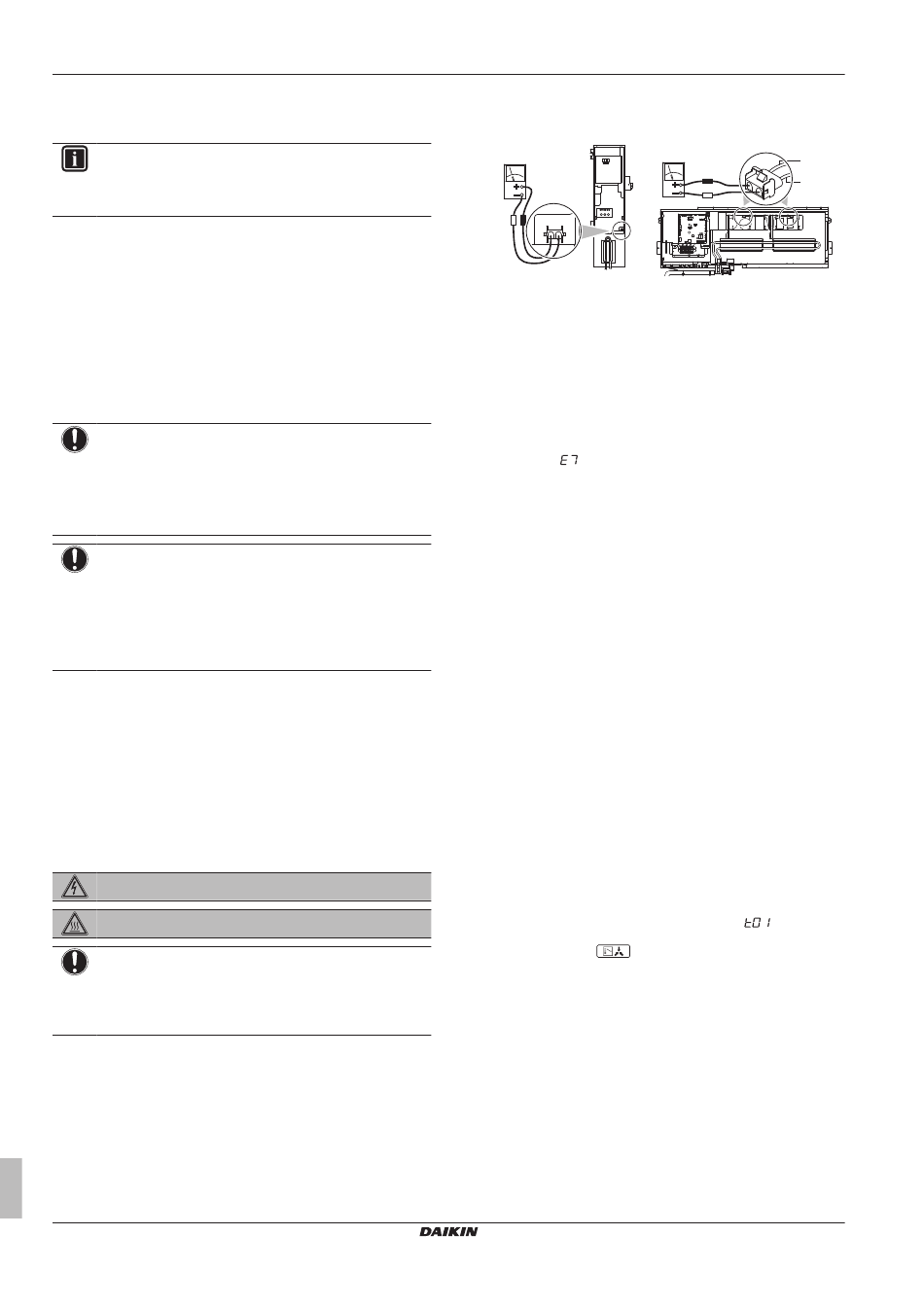

einem Prüfgerät an den in der Abbildung gezeigten Punkten
und überprüfen Sie, dass die Spannung am Kondensator im
Hauptstromkreis unter 50 V DC liegt.
5~12 HP
X3A
3 Bevor Sie Wartungsarbeiten am Inverter vornehmen, in der
Außeneinheit die
Ventilatormotoren
stromführenden Teile zu berühren. (Wenn sich durch starken
Wind verursacht ein Ventilator dreht, kann im Kondensator oder
im Hauptstromkreis eine elektrische Ladung entstehen, die zu
Stromschlag führen kann.)
4 Wenn die Wartung abgeschlossen ist, die Anschlussstecker
wieder anstecken. Ansonsten wird auf der Benutzerschnittstelle
oder auf der 7-Segment-Anzeige der Außeneinheit der
Fehlercode angezeigt. Ein normaler Betrieb ist dann nicht
möglich.
Einzelheiten entnehmen Sie bitte dem Elektroschaltplan, der sich auf
der Rückseite der Abdeckung des Elektroschaltkastens befindet.
Achten Sie besonders auf den Ventilator. Es ist gefährlich, die
Einheit zu überprüfen, während der Ventilator in Betrieb ist. Denken
Sie daran, den Hauptschalter auszuschalten und aus dem
Steuerstromkreis in der Außeneinheit die Sicherungen zu entfernen.
9.3 Betrieb im Wartungsmodus
×
Durch die Einstellung [2‑21] wird ermöglicht, die Operation zur
Kältemittel-Wiedergewinnung / Vakuumtrocknung durchzuführen.
Einzelheiten zu Einstellungen im Modus 2 siehe
Einstellungen vornehmen" auf
Wird die Funktion Vakuumtrocknung / Kältemittel-Wiedergewinnung
verwendet, prüfen
Vakuumtrocknung /
werden soll, bevor Sie damit beginnen. Weitere Informationen über
Vakuumtrocknung und Kältemittel-Wiedergewinnung siehe die
Installationseinheit der Inneneinheit.
9.3.1 Absaugmodus verwenden
1 Wenn die Einheit
vornehmen: [2‑21]=1.
Ergebnis: Nach
Expansionsventile von Innen- und Außeneinheit vollständig
öffnen. Dann zeigt die 7-Segment-Anzeige
Benutzerschnittstelle
(Testbetrieb) und
Bedienung ist dann nicht möglich.
2 Mit einer Vakuumpumpe
herstellen.
3 Um den Modus für Vakuumtrocknung aufzuheben, auf BS3
drücken.
9.3.2 Kältemittel zurückgewinnen
Diese Operation sollte mit einem Kältemittelrückgewinnungsgerät
durchgeführt werden. Gehen Sie genauso vor wie bei der
Vakuumtrocknung.
14~20 HP
X6A (A6P)
Anschlussstecker X1A,
abziehen. Darauf achten,
"7.2 Bauseitige
Seite 42.
Sie sehr genau, was genau
Kältemittel-Wiedergewinnung
nicht arbeitet, folgende
Bestätigung werden
aller Inneneinheiten
(externe Steuerung) angezeigt. Eine
im System einen
REYQ8~20+REMQ5U7Y1B
VRV IV+ Wärmerückgewinnung
4P561154-1 – 2018.09
RED
BLK
X5A (A3P)
X2A der
keine
einer
unterzogen
Einstellung
sich die
und auf der
wird TEST
Unterdruck
