12.3

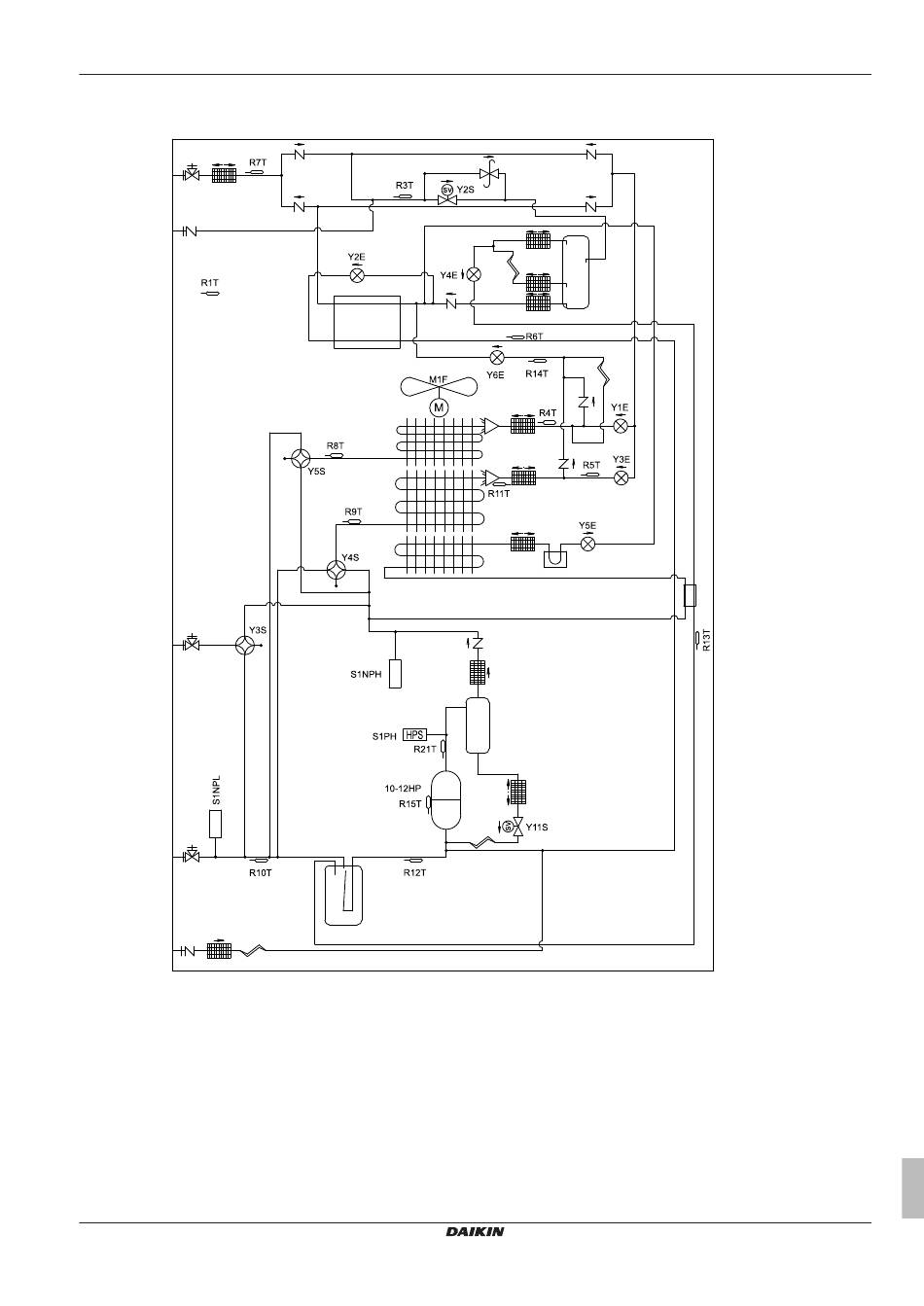

Rohrleitungsplan: Außengerät
Rohrleitungsplan: 5~12 HP
a
b
c
d
e
a
Absperrventil (Flüssigkeit)
b
Service-Stutzen
c
Absperrventil (Hochdruck/Niederdruck)
d
Absperrventil (Gas)
e
Einfüllstutzen
REYQ8~20+REMQ5U7Y1B
VRV IV+ Wärmerückgewinnung
4P561154-1 – 2018.09
12 Technische Daten
Referenz für Installateure und Benutzer
61
