5 Vorbereitung
INFORMATION

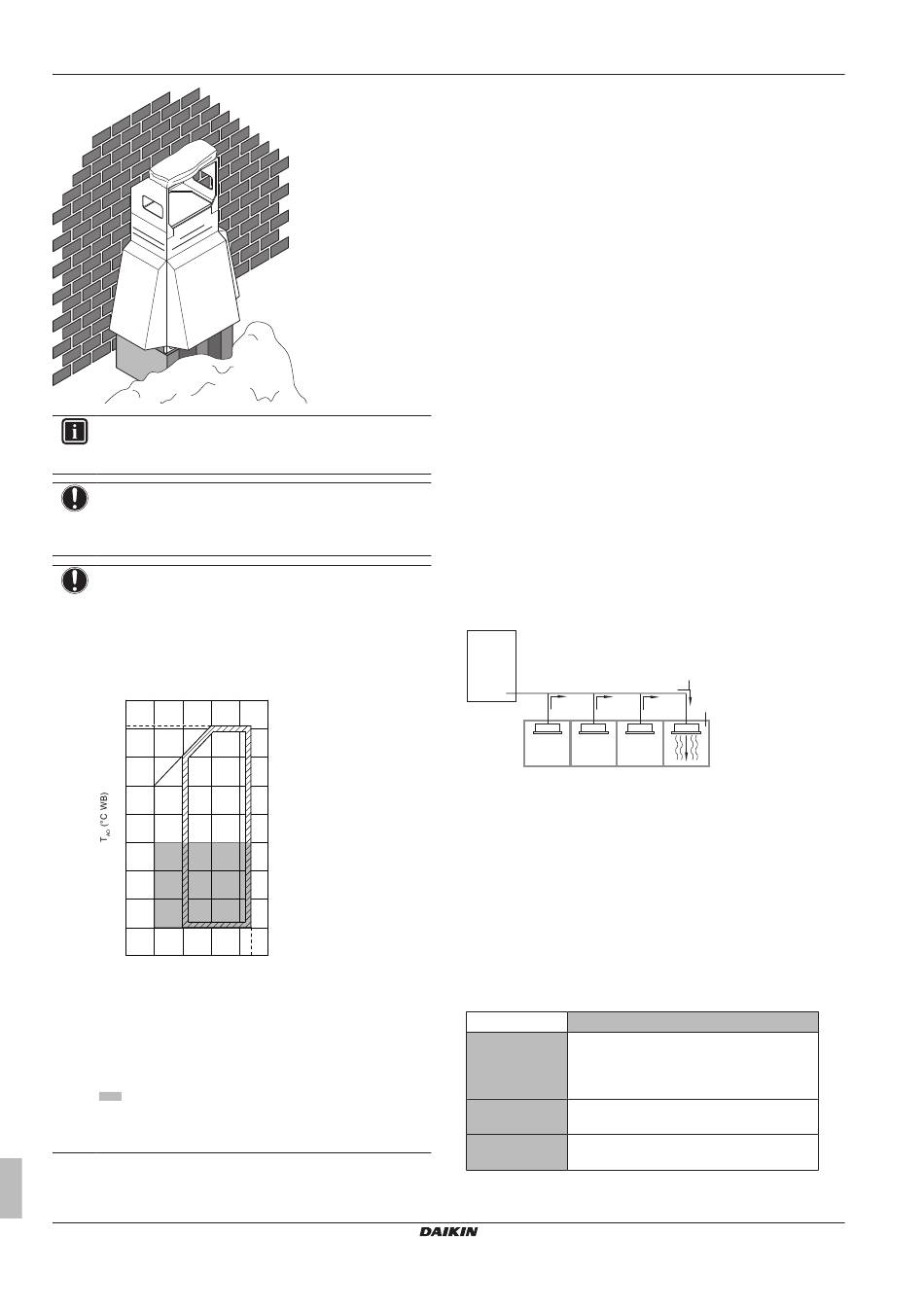

Anleitung zur Installation eines Vordachs gegen Schnee
erhalten Sie bei Ihrem Händler.
HINWEIS
Falls Sie ein Vordach gegen Schnee installieren, achten
Sie darauf, dass der Luftstrom um die Einheit NICHT
behindert wird.
HINWEIS
Wird die Einheit bei niedriger Außentemperatur und hoher
Luftfeuchtigkeit betrieben, dann überzeugen Sie sich, dass
Vorkehrungen getroffen
entsprechende Mittel die Abflusslöcher der Einheit frei
gehalten werden.
Bei Heizen:
20
15.5
15
10
5
a b
0
–5
–10
–15
–20
10 15 20
T (°C DB)
AI
a Bereich bei Aufheizbetrieb
b Betriebsbereich
T Umgebungstemperatur innen
AI
T Umgebungstemperatur draußen
AO
Wird in einem Gebiet mit hoher Luftfeuchtigkeit
(>90%) die Einheit 5 Tage lang betrieben, empfiehlt Daikin,
das optionale Heizband-Kit zu installieren (EKBPH012TA
oder EKBPH020TA), um die Abflusslöcher frei zu halten.
Referenz für Installateure und Benutzer
14
worden sind, dass durch
25 27 30
5.2.3 Sicherheitvorkehrungen gegen Austritt
von Kältemittel
Über Sicherheitvorkehrungen gegen Austritt von
Kältemittel
Der Installateur Monteur und der Systemspezialist haben gemäß
gesetzlicher Bestimmungen und Richtlinien dafür zu sorgen, dass
keine Leckagen auftreten können. Folgende Richtlinien mögen
angewendet werden, falls es keine gesetzlichen Bestimmungen gibt.
Dieses System verwendet R410A als Kältemittel. R410A ist ein
absolut sicheres, ungiftiges und nicht brennbares Kältemittel.
Trotzdem muss dafür gesorgt werden, dass das System in einem
ausreichend großen Raum
sichergestellt, dass die Höchstwerte für die - in Übereinstimmung mit
den jeweiligen lokalen Vorschriften und Richtlinien - zulässige
Konzentration von Kältemittelgas nicht überschritten werden können,
falls einmal der unwahrscheinliche Fall eines größeren Lecks im
System eintritt.
Maximaler Konzentrationswert
Die maximale Menge an Kältemittel und die Berechnung einer
möglichen Höchstkonzentration von Kältemittel hängen unmittelbar
mit der Größe des menschlichen Aufenthaltsbereichs zusammen, in
den Kältemittel austreten könnte.
Die Maßeinheit für die Konzentration ist kg/m
3
Kältemittelgases in kg in 1 m Volumen des betroffenen Raumes).
Es sind die vor Ort geltenden Vorschriften und Richtlinien für den
höchstzulässigen Konzentrationswert einzuhalten.
Gemäß den entsprechenden europäischen Bestimmungen beträgt
der höchstzulässige Konzentrationswert für R410A in einem
menschlichen Aufenthaltsbereich 0,44 kg/m
a Richtung des Kältemitteldurchflusses
b Raum, in dem das Kältemittel ausgetreten ist (Ausfluss des
gesamten Kältemittels aus dem System)
Achten Sie besonders auf Orte wie beispielsweise Keller usw., wo
sich Kältemittelgas ansammeln kann, da Kältemittel schwerer ist als
Luft.
Maximalen Konzentrationswert prüfen
Vollziehen Sie die nachfolgenden Schritte 1 bis 4, um zu prüfen, ob
der höchstzulässige Konzentrationswert überschritten ist. Wenn ja,
ergreifen Sie die notwendigen Maßnahmen, damit die Normen
eingehalten werden.
1 Berechnen Sie separat die Mengen des in jedes einzelne
System eingefüllten Kältemittels (in kg).
Formel A+B=C
A Menge des Kältemittels in einem System mit
einer einzigen Einheit (Menge des
Kältemittels, die im Werk in das System
eingefüllt wird)
B Zusätzliche Füllmenge (lokal hinzugefügte
Kältemittelmenge)
C Gesamtmenge des Kältemittels im System
(in kg)
installiert wird. Dadurch wird
3
(Gewicht des
3
.
a
b
REYQ8~20+REMQ5U7Y1B
VRV IV+ Wärmerückgewinnung
4P561154-1 – 2018.09
