Weidmuller WAVEANALOG PRO Bridge Beipackinformation
Verfügbare Sprachen
Verfügbare Sprachen

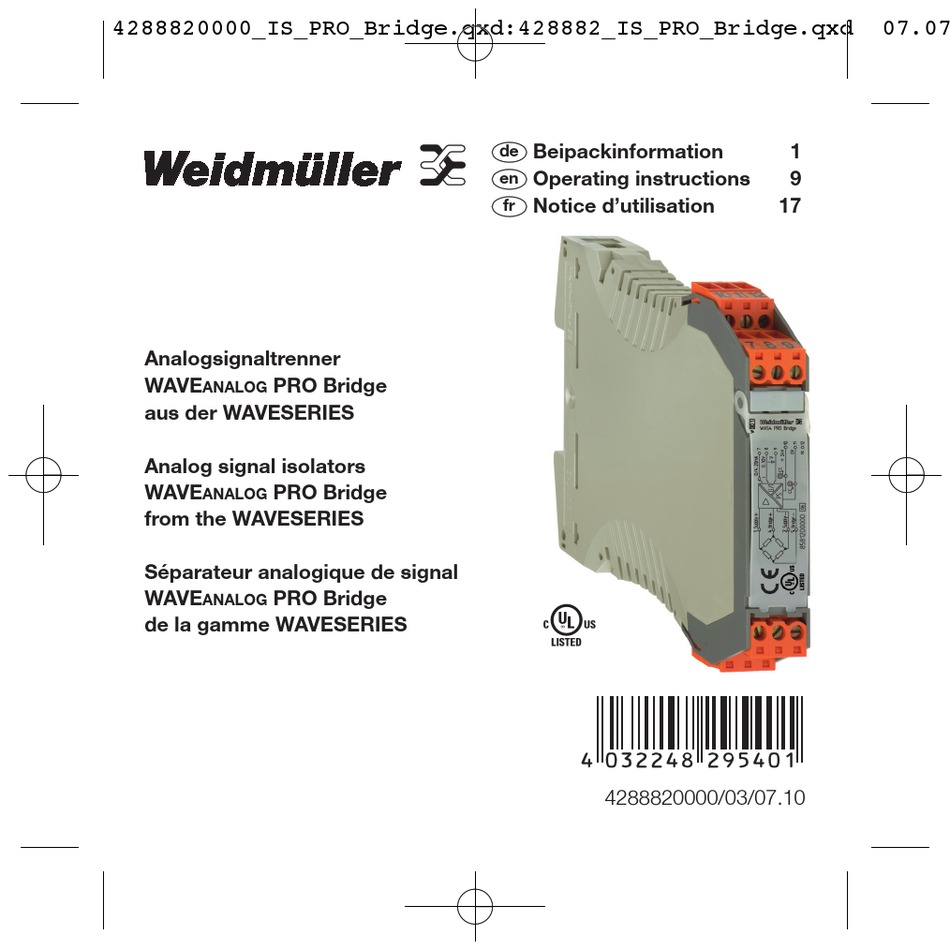

4288820000_IS_PRO_Bridge.qxd:428882_IS_PRO_Bridge.qxd
Analogsignaltrenner
WAVE
PRO Bridge
ANALOG
aus der WAVESERIES
Analog signal isolators
WAVE
PRO Bridge
ANALOG
from the WAVESERIES
Séparateur analogique de signal
WAVE
PRO Bridge
ANALOG
de la gamme WAVESERIES
Beipackinformation
de
Operating instructions
en
Notice d'utilisation
fr
\
4288820000/03/07.10
07.07
1
9
17
Inhaltsverzeichnis
Verwandte Anleitungen für Weidmuller WAVEANALOG PRO Bridge
Inhaltszusammenfassung für Weidmuller WAVEANALOG PRO Bridge
- Seite 1 4288820000_IS_PRO_Bridge.qxd:428882_IS_PRO_Bridge.qxd 07.07 Beipackinformation Operating instructions Notice d’utilisation Analogsignaltrenner WAVE PRO Bridge ANALOG aus der WAVESERIES Analog signal isolators WAVE PRO Bridge ANALOG from the WAVESERIES Séparateur analogique de signal WAVE PRO Bridge ANALOG de la gamme WAVESERIES 4288820000/03/07.10...
- Seite 2 4288820000_IS_PRO_Bridge.qxd:428882_IS_PRO_Bridge.qxd 07.07...
- Seite 3 4288820000_IS_PRO_Bridge.qxd:428882_IS_PRO_Bridge.qxd 07.07 Analogsignaltrenner WAVE PRO Bridge ANALOG aus der WAVESERIES Best.-Nr. Schraubanschluss WAS5 PRO Bridge 8581200000 Zugfederanschluss WAZ5 PRO Bridge 8581210000 Lesen Sie diese Beipackinformation bevor Sie das Produkt installieren und heben Sie diese für weitere Informationen auf.
- Seite 4 4288820000_IS_PRO_Bridge.qxd:428882_IS_PRO_Bridge.qxd 07.07 Allgemeine Hinweise Achtung! Die Analogsignaltrenner der Reihe WAVE PRO dürfen nur ANALOG von qualifizier tem Fachpersonal installiert werden. Erst nach der fachgerechten Installation darf das Gerät mit Hilfsenergie ver- sorgt werden. Während des Betriebs darf keine Bereichsum- schaltung vorgenommen werden, da hierbei berührungsgefähr - liche Teile offen liegen.
-
Seite 5: Gerät Öffnen
4288820000_IS_PRO_Bridge.qxd:428882_IS_PRO_Bridge.qxd 07.07 Konfigurierung des Gerätes 3.1 Hilfsmittel Zum Einstellen des Gerätes und zum Anschluß der Leitungen an die Klemmen wird ein Schraubendreher mit einer Klingenbreite von 2,5 mm benötigt. 3.2 Gerät öffnen Stecker abziehen. Durch leichten Druck den Verschluß auf beiden Seiten des Gehäuses entriegeln (1), Gehäuseoberteil und Elektronik herausziehen (2). - Seite 6 4288820000_IS_PRO_Bridge.qxd:428882_IS_PRO_Bridge.qxd 07.07 Eingangsspannung 0...10 mV 0...20 mV 0...50 mV 0...100 mV 0...200 mV 0...500 mV -10 mV...10 mV -20 mV...20 mV -50 mV...50 mV -100 mV...100 mV -200 mV...200 mV -500 mV...500 mV Ausgang 0...+10 V 0...+ 5 V 0...20 mA 4...20 mA Brückenversorgungsspanung +10 V...
- Seite 7 4288820000_IS_PRO_Bridge.qxd:428882_IS_PRO_Bridge.qxd 07.07 3.4 Applikation 3.4 Applikation 230 Vac 24 Vdc 10 11 12 Versorgung + (DMS) Versorgung - Messbrücke...
-
Seite 8: Technische Daten
4288820000_IS_PRO_Bridge.qxd:428882_IS_PRO_Bridge.qxd 07.07 Montage Der Analogsignaltrenner wird auf TS 35 Normschienen aufgerastet. Der elektrische Anschluss Klemmenbelegung 11 12 1 Brückenversorgungsspannung + 2 Brückenversorgungsspannung - 3 nicht belegt 4 Eingang + 5 Eingang - 6 nicht belegt 7 Ausgang 0/4...20 mA 8 Ausgang 0...5/10 V 9 Ausgang 0 V- Bezugspotential 10 Versorgungsspannung + 24 Vdc (querverbunden) 11 Versorgungsspannung - GND (querverbunden) - Seite 9 4288820000_IS_PRO_Bridge.qxd:428882_IS_PRO_Bridge.qxd 07.07 Abmessungen in mm 92,4 Querverbindungen für Spannungsversorgung 24 Vdc...
- Seite 10 4288820000_IS_PRO_Bridge.qxd:428882_IS_PRO_Bridge.qxd 07.07 Zubehör (Querverbindung) Bezeichnung Best.-Nr. ZQV 2,5 N/2 gelb 1693800000 ZQV 2,5 N/2 rot 1717900000 ZQV 2,5 N/2 blau 1717990000 ZQV 2,5 N/2 schwarz 1718080000 Verbindermarkierer Bezeichnung Best.-Nr. WS 10/5 Multicard für Plotterbeschriftung 1635010000 WS 10/5 Neutral 1060860000 Hinweise zur CE-Kennzeichnung Der Analogsignaltrenner WAS5/WAZ5 PRO Freq.
