4288820000_IS_PRO_Bridge.qxd:428882_IS_PRO_Bridge.qxd
4.
Montage
Der Analogsignaltrenner wird auf TS 35 Normschienen aufgerastet.
5.
Der elektrische Anschluss

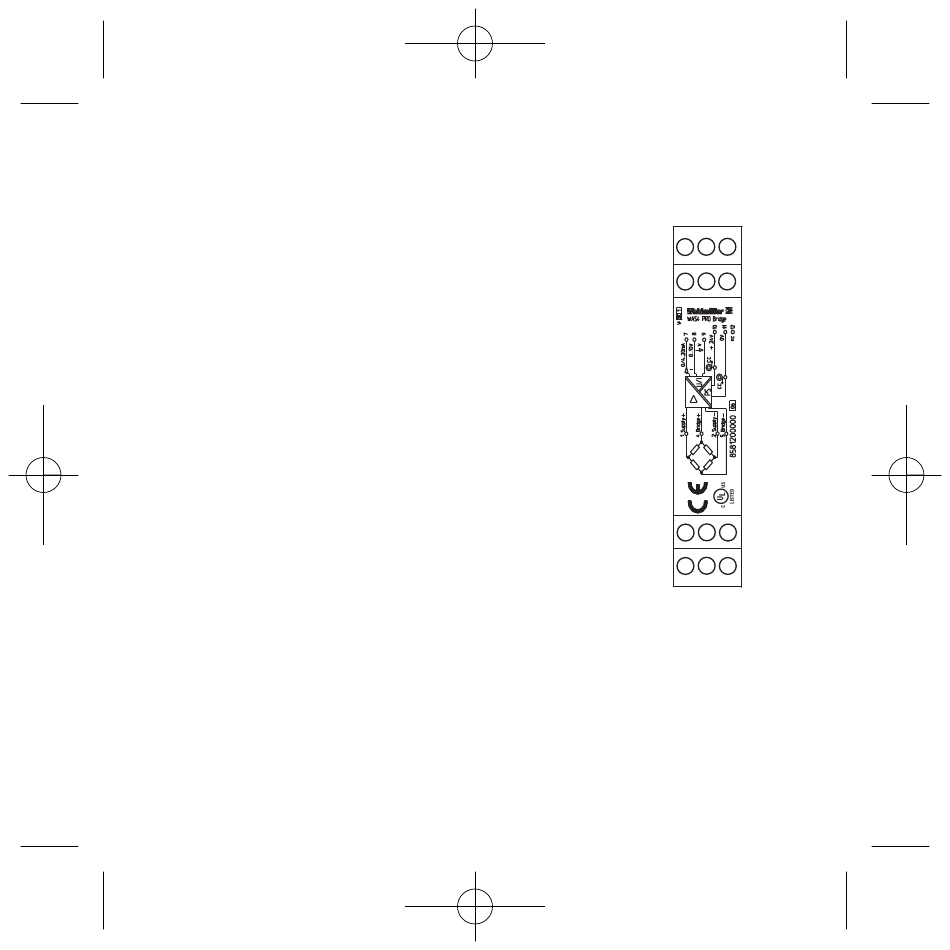

Klemmenbelegung
1 Brückenversorgungsspannung +
2 Brückenversorgungsspannung -
3 nicht belegt
4 Eingang +
5 Eingang -
6 nicht belegt
7 Ausgang 0/4...20 mA
8 Ausgang 0...5/10 V
9 Ausgang 0 V- Bezugspotential
10 Versorgungsspannung + 24 Vdc (querverbunden)
11 Versorgungsspannung - GND (querverbunden)
12 nicht belegt
Anschlussquerschnitt max. 2,5 mm
Mehrleiteranschluss max. 1 mm
(zwei Leiter gleichen Querschnitts)
Achtung! Bei Anwendungen mit hohen Isolationsspannungen ist auf
genügend Abstand bzw. Isolation zu benachbarten Geräten
und auf Berührungsschutz zu achten!
5.1 Technische Daten
Versorgungsspannung
Betriebstemperatur
Spannungsversorgung ausgeführt über Querverbindungen
Stromtragfähigkeit der Querverbindung ≤ 2 A (s. h. Bestellnr. Punkt 7)
6
2
2
18 ... 30 Vdc/ca. 1 W
0 °C ... +55 °C
10
11 12
7 8
9
1 2 3
4 5 6
07.07
