Mechanische Installation
4
Anbau Getriebe an Maschine
4.4.1
Abtriebseitiger Anbau
20
Montage- und Betriebsanleitung – Servogetriebe Typenreihe PxG..
VORSICHT
Überlastung des Getriebes durch unzureichende Zentrierung im Maschinenbett.
Zerstörung des Getriebes.
•
Zentrieren Sie das Getriebe möglichst spielfrei über den Zentrierbund im Maschi-
nenbett.

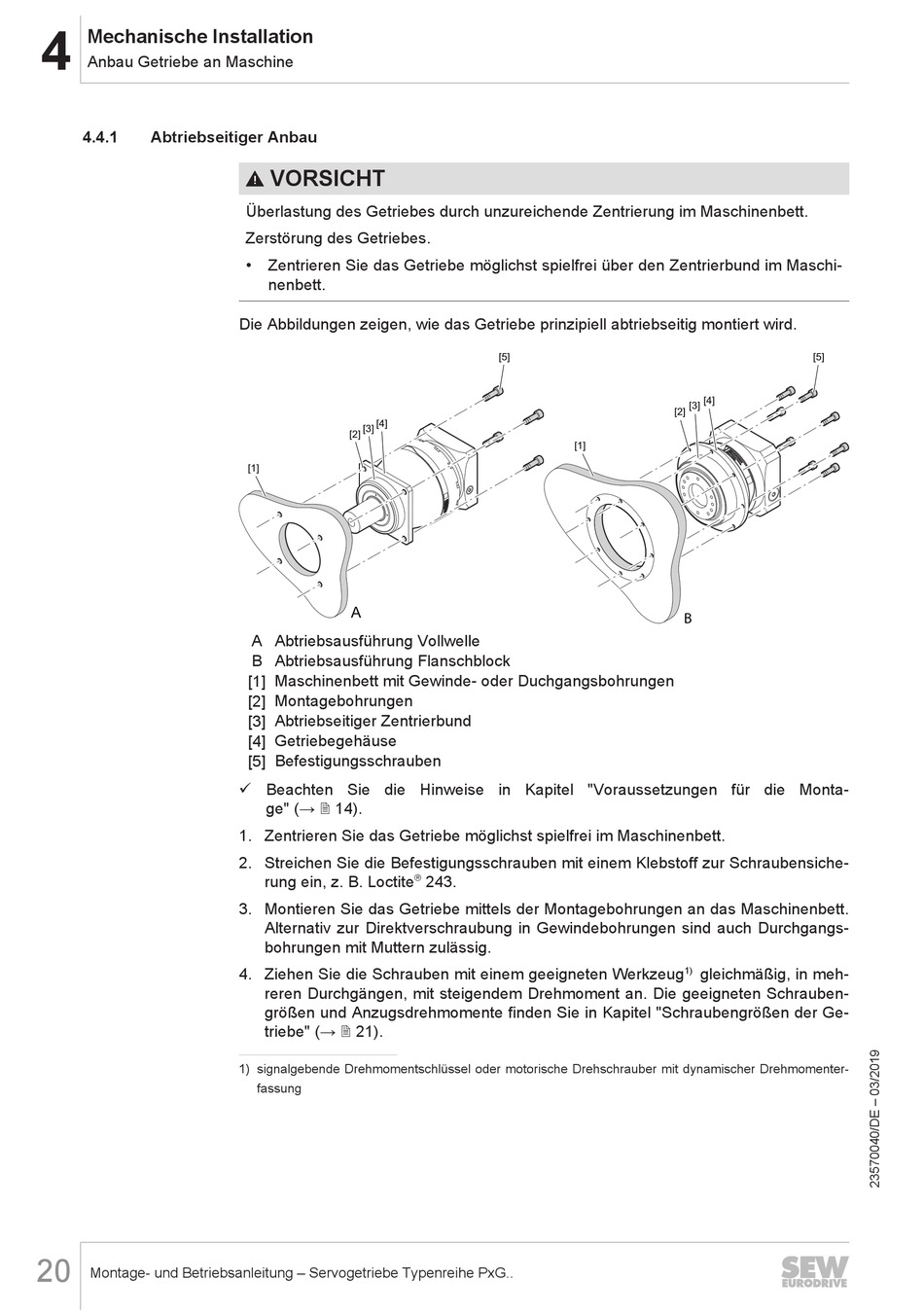

Die Abbildungen zeigen, wie das Getriebe prinzipiell abtriebseitig montiert wird.
[3] [4]
[2]
[1]
A
A Abtriebsausführung Vollwelle
B Abtriebsausführung Flanschblock
[1] Maschinenbett mit Gewinde- oder Duchgangsbohrungen
[2] Montagebohrungen
[3] Abtriebseitiger Zentrierbund
[4] Getriebegehäuse
[5] Befestigungsschrauben
ü Beachten Sie die Hinweise in Kapitel "Voraussetzungen für die Monta-
ge" (→ 2 14).
1. Zentrieren Sie das Getriebe möglichst spielfrei im Maschinenbett.
2. Streichen Sie die Befestigungsschrauben mit einem Klebstoff zur Schraubensiche-
rung ein, z. B. Loctite
3. Montieren Sie das Getriebe mittels der Montagebohrungen an das Maschinenbett.
Alternativ zur Direktverschraubung in Gewindebohrungen sind auch Durchgangs-
bohrungen mit Muttern zulässig.
4. Ziehen Sie die Schrauben mit einem geeigneten Werkzeug
reren Durchgängen, mit steigendem Drehmoment an. Die geeigneten Schrauben-
größen und Anzugsdrehmomente finden Sie in Kapitel "Schraubengrößen der Ge-
triebe" (→ 2 21).
1) signalgebende Drehmomentschlüssel oder motorische Drehschrauber mit dynamischer Drehmomenter-
fassung
[5]
[1]
®
243.
[5]
[4]
[3]
[2]
B
1)
gleichmäßig, in meh-
