Siemens SIMATIC RF120C Betriebsanleitung Seite 14

Montieren, Anschließen und Inbetriebnehmen
3.2 Montage und Inbetriebnahme des RF120C
Vorgehensweise zur Montage und Inbetriebnahme
Hinweis
Einbaulage
Alle Kommunikationsmodule RF120C müssen links neben der SIMATIC S7-1200 montiert
werden. Die Montage muss so erfolgen, dass die oberen und unteren Lüftungsschlitze der
Baugruppe nicht verdeckt werden und eine gute Durchlüftung möglich ist. Ober- und
unterhalb des Geräts muss ein Freiraum von 25 mm für die Luftzirkulation als Schutz vor
Überhitzung eingehalten werden.
Beachten Sie die zulässigen Temperaturbereiche in Abhängigkeit der Einbaulage.

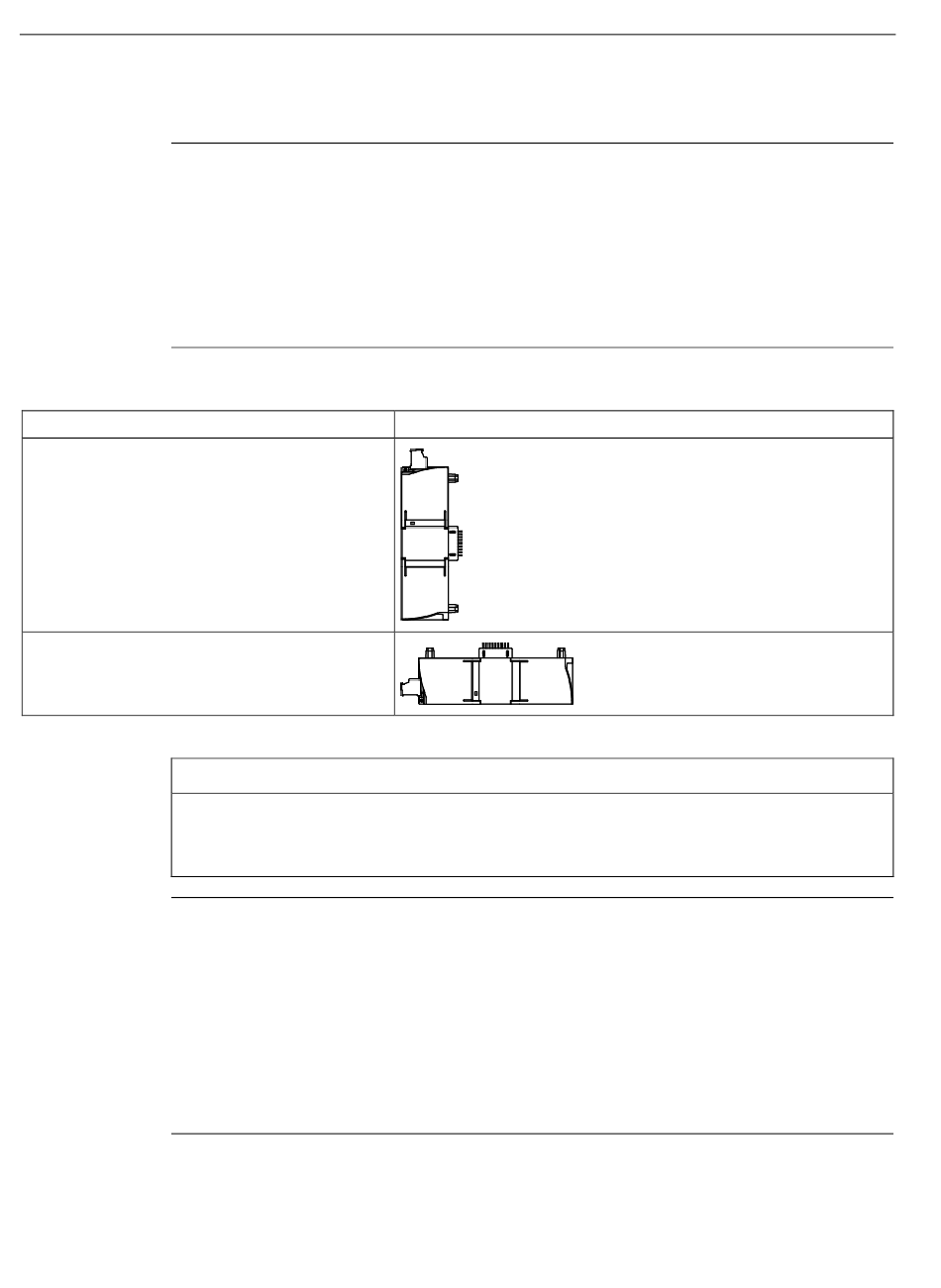

Einbaulage / zulässiger Temperaturbereich
Waagerechter Aufbau des Baugruppenträgers:
0 °C bis 55 °C
Senkrechter Aufbau des Baugruppenträgers:
0 °C bis 45 °C
ACHTUNG
Anschluss im spannungslosen Zustand
Verdrahten Sie die SIMATIC S7-1200 und die anzuschaltenden Module nur im
spannungslosen Zustand.
Hinweis
Spannungsversorgung aus den Spannungsausgängen der CPU
Angeschaltete Module erhalten ihre Stromversorgung über den Rückwandbus der SIMATIC
S7-1200. An das CM angeschlossene Reader oder Codelesesysteme benötigen eine
zusätzliche externe Spannungsversorgung über das CM. Beachten Sie die maximale
Belastbarkeit der Spannungsausgänge der CPU.
Daten zur Stromaufnahme und Verlustwirkleistung des CM finden Sie im Kapitel
"Technische Daten (Seite 53)".
Das Kommunikationsmodul RF120C muss über den Schirm geerdet sein.
14
Einbaulage
Betriebsanleitung, 10/2018, C79000-G8900-C328-02
SIMATIC RF120C
