Montieren, Anschließen und Inbetriebnehmen
3.3 Reader an RF120C anschließen
①
②
③

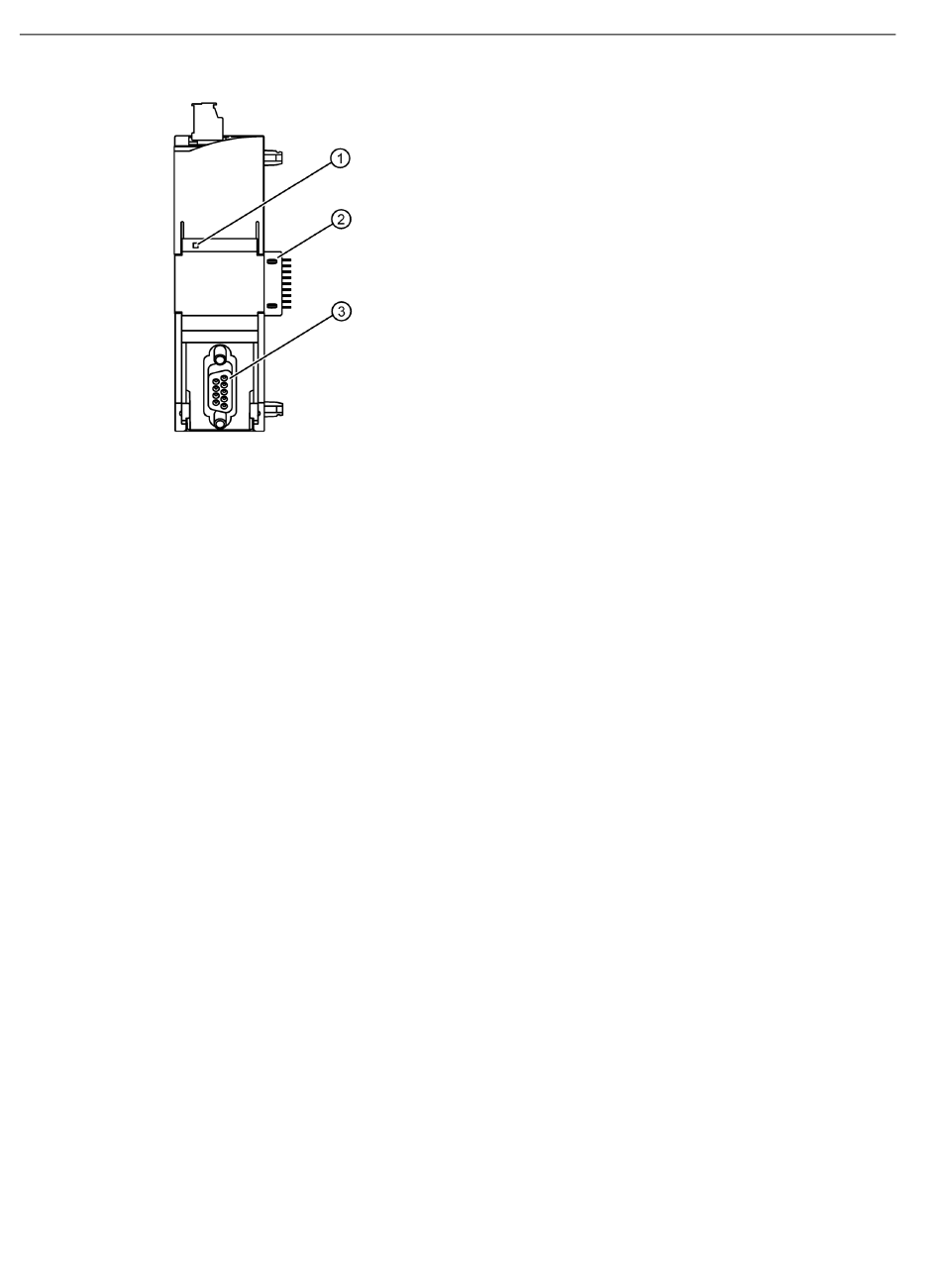

Bild 3-3
18
Diagnose-LED
Bus-Stecker zum Anschließen an die Steuerung
Sub-D-Buchse zum Anschließen des Readers
Buchsen und LEDs des Kommunikationsmoduls RF120C
