Swing CONNECT Reverse Betriebsanleitung Seite 13

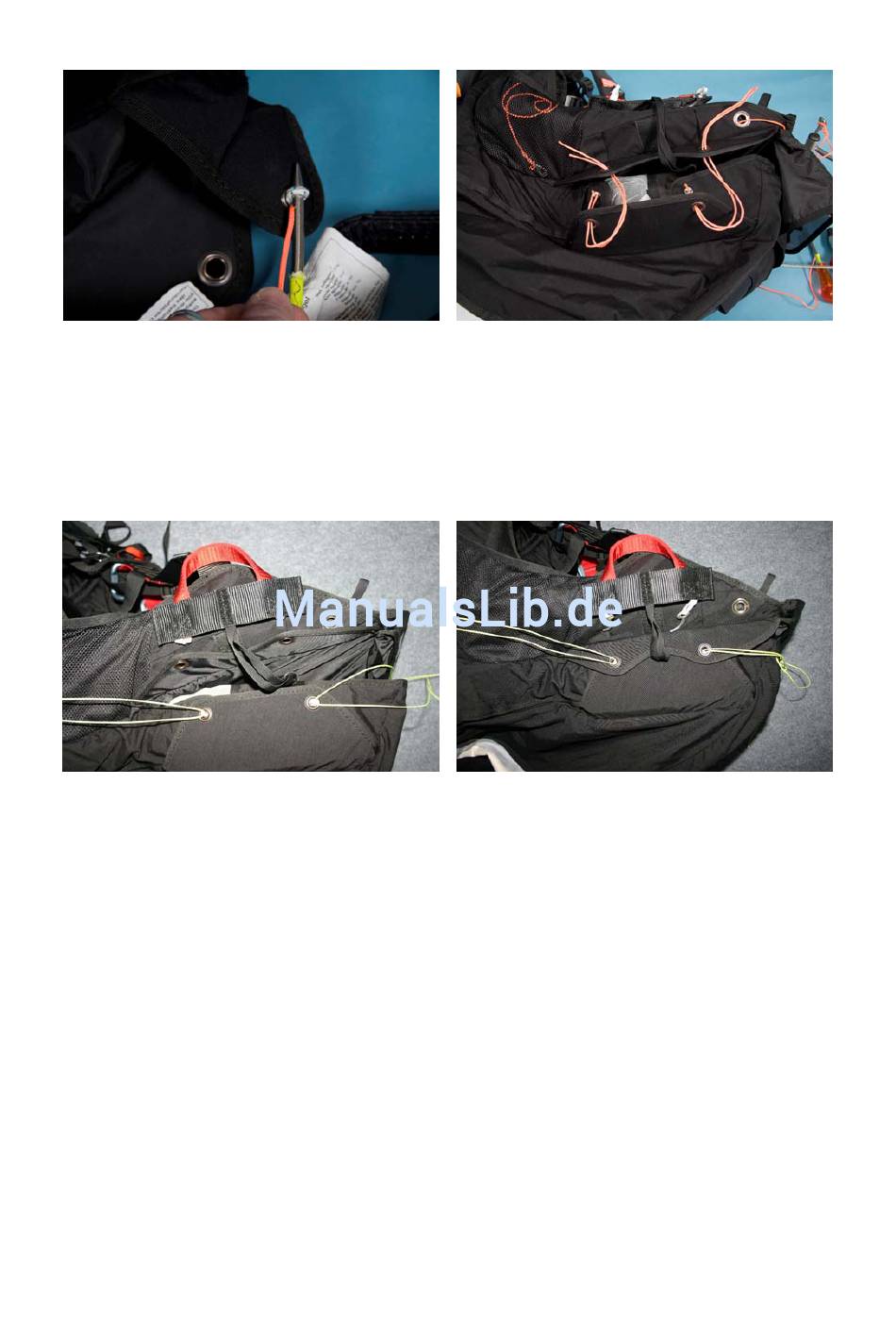

Bild 5-12: Einführen Packschnur
Anschließend die Packschnur aus Lasche 1 durch die linke Öse in Lasche 3 und die Packschnur aus
Lasche 2 durch die rechte Öse von Lasche 3 fädeln (Bild 5-14).
Danach die Packschnüre durch die Ösen in Lasche 4 fädeln (Bild 5-15). Hierbei darauf achten, dass
die Verbindung zum Auslösegriff zwischen den Verschlußösen verläuft.
Bild 5-14: Lasche 3 geschlossen
Nun noch die Packschnüre durch die Ösen der Lasche 5 fädeln und die Verschlußgummis soweit
durch die Ösen ziehen (Bild 5-16), dass die Verschlußsplinte zwischen der Öse und dem Fenster
durch die Gummis gesteckt werden können und die Splinte durch die Verschlußgummis schieben (Bild
5-17).
Bild 5-13: Verschlußgummis mit
Packschnüren
Bild 5-15: Lasche 4 geschlossen
Seite 10
