Hark Studio Serie Montageanleitung Seite 8

Systemkamin Studioserie - Studio 20/45 und Studio 20/57
Montage
S o
c k
T e
i l 2
S o
c k
T e
i l 1

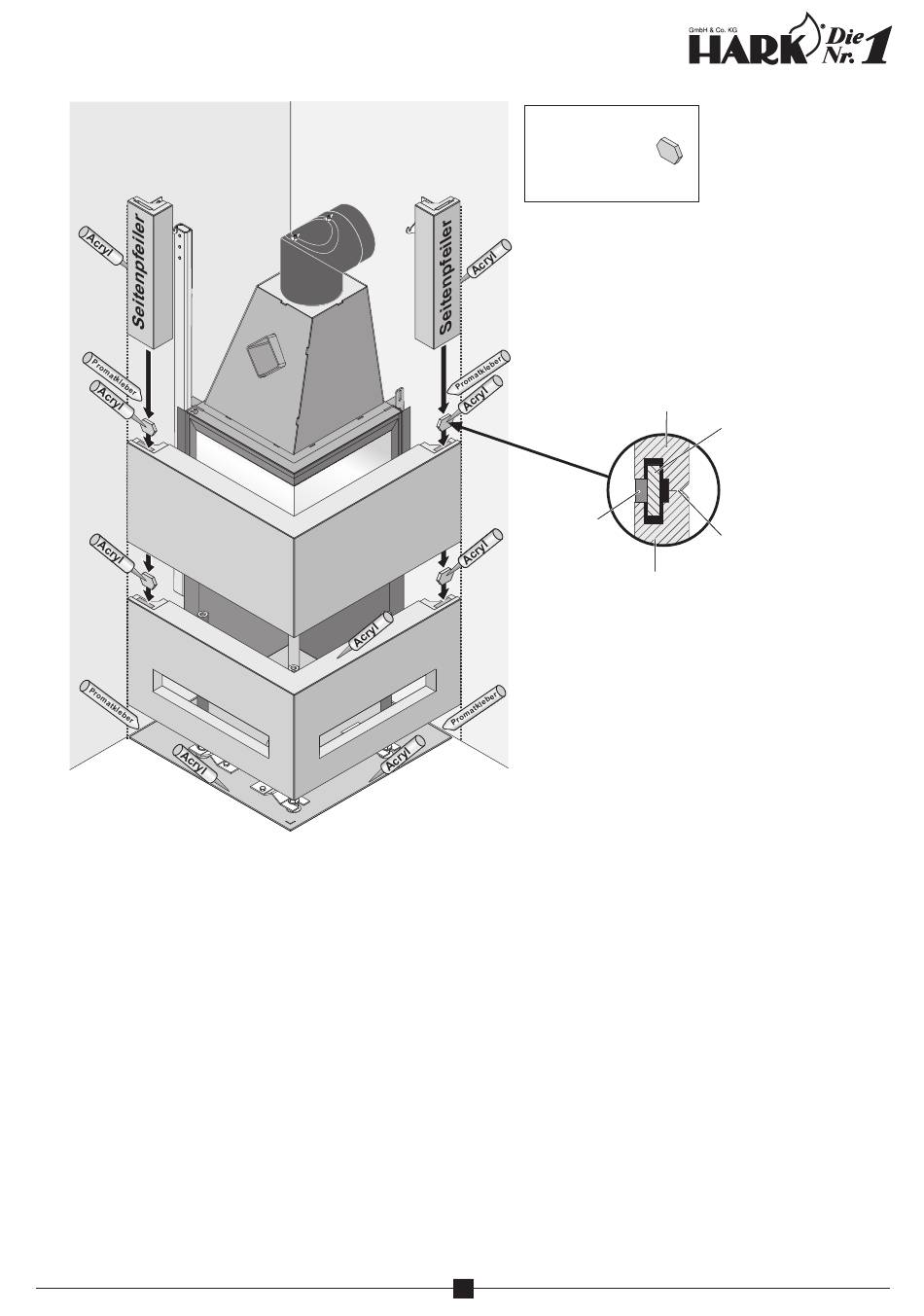

Kleben Sie das erste Sockelteil mit Acrylkleber auf die Lastverteilplatte und an die Wand. Zwischen
Sockel und Isolierplatten kommt Promatkleber. Verkleben Sie das zweite Sockelteil genauso auf
das erste Sockelteil. Setzen Sie hierzu die Verbindungsstücke mit Acrylkleber in den ersten Sockel.
Auf den zweiten Sockel setzen Sie die Seitenpfeiler. Setzen Sie hierzu die Verbindungsstücke mit
Acrylkleber in den zweiten Sockel. Verkleben Sie die Seitenpfeiler mit den Innenkanten an die
Stirnseiten der Isolierplatten mit Promatkleber.
e l
e l
Verbindungsstück
4 x
Verbindet die einzelnen
Leichtbaumodule
Schnittdarstellung der
Verklebung im Bereich
eines Verbindungsstückes
oberes Element
Haftmörtel
von innen mit
einer kleinen
Kelle auftragen
und glätten
unteres Element
8
Verbindungsstück
mit Acrylkleber
einkleben
Oberes und unteres
Element im vorderen
Bereich mit Acrylkleber
verklebt
