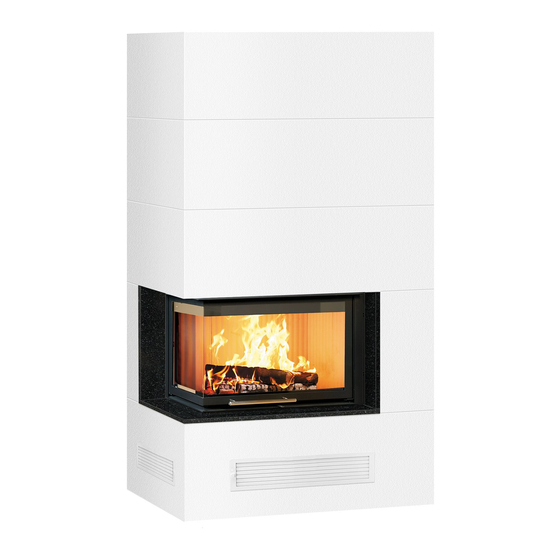

Hark Studio Serie Montageanleitung
Systemkamin
Vorschau ausblenden
Andere Handbücher für Studio Serie:
- Montageanleitung (16 Seiten) ,
- Montageanleitung (16 Seiten) ,
- Montageanleitung (14 Seiten)
Quicklinks
Systemkamin Studioserie -
Studio12/45 bzw. Studio 12/57
Montageanleitung
Studio 12/xx.2.0
Studio 12/xx.10.0
Studio 12/xx.25.0
Studio 12/xx.10.0
mit Bank
HARK GmbH & Co. KG • Hochstraße 197 - 213 • 47228 Duisburg (Rheinhausen) • Telefon (0 20 65) 99 7 - 0 • Fax (0 20 65) 99 7 - 1 99
Diese Aufbauanleitung ist geistiges Eigentum der Firma HARK und darf nur mit ausdrücklicher Genehmigung der Geschäftsleitung weitergegeben, kopiert und zu
gewerblichen Zwecken gebraucht werden. Zuwiderhandlungen werden von uns mittels Strafantrag verfolgt. Änderungen und Irrtümer vorbehalten.
Verwandte Anleitungen für Hark Studio Serie
Inhaltszusammenfassung für Hark Studio Serie
- Seite 1 Bank HARK GmbH & Co. KG • Hochstraße 197 - 213 • 47228 Duisburg (Rheinhausen) • Telefon (0 20 65) 99 7 - 0 • Fax (0 20 65) 99 7 - 1 99 Diese Aufbauanleitung ist geistiges Eigentum der Firma HARK und darf nur mit ausdrücklicher Genehmigung der Geschäftsleitung weitergegeben, kopiert und zu...
-
Seite 2: Benötigte Werkzeuge
Systemkamin Studioserie - Studio 12/45 bzw. Studio 12/57 Allgemeine Hinweise Sockelvarianten Studio 12/xx Verkleidungsvarianten Natursteinverkleidung Natursteinverkleidung Studio 12/xx.2.0 Studio 12/xx.10.0 r i a n t e r i a n t e Natursteinverkleidung Natursteinverkleidung Studio 12/xx.25.0 Studio 12/xx.10.0 mit Bank l a t l i e I s o... - Seite 3 Systemkamin Studioserie - Studio 12/45 bzw. Studio 12/57 Allgemeine Hinweise Beachten Sie bitte diese Montageanleitung, die Montage- und Bedienungsanleitung der Radiante sowie die Verarbeitungshinweise der beigefügten Verarbeitungsmaterialien. Vor Beginn der Montage sind die Bauteile auf Vollständigkeit und auf evtl. Transportschäden zu prüfen. Es ist auf einen tragfähigen Aufstellort zu achten.
- Seite 4 Systemkamin Studioserie - Studio 12/45 bzw. Studio 12/57 Vorbereitung des Stellbereichs Ist das Entfernen des schwimmenden Estrichs nicht möglich, werden höhen- Aufbau bei schwimmenden Estrich und Verbundestrich verstellbare Estrichdrehstützen verwendet, um das Gewicht des Kamins bis auf die Rohbetondecke zu übertragen. Die Estrichdrehstützen sollten möglichst genau unterhalb der Stellfüße des Heizeinsatzes platziert werden.
- Seite 5 Systemkamin Studioserie - Studio 12/45 bzw. Studio 12/57 Montage * bei der Verwendung von Estrich- Lastverteilplatte montieren drehstützen (Seite 4) liegt die Lastverteilplatte 2 - 5 mm höher. Erstellen Sie die Rauchrohr- Dementsprechend muss dieses öffnung in den Schornstein. Maß hier bei den Höhenangaben Beachten Sie hierzu auch die hinzu gerechnet werden.
- Seite 6 Systemkamin Studioserie - Studio 12/45 bzw. Studio 12/57 Montage Studio 12/57 Studio 12/45 Die Isolierplatten werden fugenversetzt verklebt. Wischen oder Fegen Sie etwaigen Staub von den Klebeflächen der Isolierplatten. Tragen Sie punktuell den Promatkleber auf die Rückseiten der Isolierplatten auf und verkleben Sie diese miteinander und an die Wand.
- Seite 7 Systemkamin Studioserie - Studio 12/45 bzw. Studio 12/57 Montage Die Außenkanten des Sockels an der Aufbauwand markieren Sockelvarianten und diesen Punkt hoch loten r i a n t e r i a n t e r i a n t e Transport- sicherung Stell-...
- Seite 8 Systemkamin Studioserie - Studio 12/45 bzw. Studio 12/57 Montage Verschrauben Sie den Tragarm mit der Lastverteilplatte.
- Seite 9 Systemkamin Studioserie - Studio 12/45 bzw. Studio 12/57 Montage Schnittdarstellung der Verklebung im Bereich eines Verbindungsstückes oberes Element Verbindungsstück mit Acrylkleber einkleben Haftmörtel Oberes und unteres von innen mit Element mit einer kleinen Acrylkleber verklebt Kelle auftragen und glätten unteres Element Verbindungsstück Verbindet die einzelnen Leichtbaumodule...
- Seite 10 Systemkamin Studioserie - Studio 12/45 bzw. Studio 12/57 Montage Die Höhenjustierung des Auflagerahmens erfolgt über diese Mutter. Die zweite Mutter dient Auflage- Blendrahmen als Kontermutter. rahmen der Radiante Kontermutter Kreuzstück Gewinde- stange Tragarm Ca. 5-10 mm Abstand zwischen Auflagerahmen und dem Blendrahmen der Radiante.
- Seite 11 Systemkamin Studioserie - Studio 12/45 bzw. Studio 12/57 Montage h ü e i t r z e l e m Schnittdarstellung der e r s Verklebung im Bereich h ü t e s r z e eines Verbindungsstückes l e m oberes Element Verbindungsstück mit Acrylkleber...
- Seite 12 Systemkamin Studioserie - Studio 12/45 bzw. Studio 12/57 Montage Schrauben Sie die Ösenschraube in das Seil mit Seilklemmen und Spannschloss Verbindungselement. Vormontage: 1. Blindnietmutter in das Verbindungselement einsetzen 2. Ösenschraube einschrauben Blindnietmutter Ösenschraube Verbindungs- element mit Bohrung dient zur Schürzenhalterung Verbindungselement Kleben Sie mit Acrylkleber das Verbindungs- h ü...
- Seite 13 Systemkamin Studioserie - Studio 12/45 bzw. Studio 12/57 Montage Schnittdarstellung der h ü i t t e r z e Verklebung im Bereich eines Verbindungsstückes l e m oberes Element Verbindungsstück mit Acrylkleber einkleben Haftmörtel Oberes und unteres von innen mit Element im vorderen einer kleinen Bereich mit Acrylkleber...
- Seite 14 Systemkamin Studioserie - Studio 12/45 bzw. Studio 12/57 Montage Deckengitter Rahmen 1 x 8x2, 1,5 m selbstklebende Dichtung FD5001 Hinweis: Vertikale Natursteinseitenteile vermitteln! Die vertikalen Natursteinteile sollen so an die Seitenpfeiler geklebt werden, dass nach oben zur Schürze und nach unten zu den waage- rechten Natursteinteilen in etwa gleich viel Luft (ca.
- Seite 15 Systemkamin Studioserie - Studio 12/45 bzw. Studio 12/57 Montage Deckengitter Rahmen 1 x 8x2, 1,5 m selbstklebende Dichtung FD5001 Hinweis: Vertikale Natursteinseitenteile vermitteln! Die vertikalen Natursteinteile sollen so an die Seitenpfeiler geklebt werden, dass nach oben zur Schürze und nach unten zu den waage- rechten Natursteinteilen in etwa gleich viel Luft (ca.
- Seite 16 Systemkamin Studioserie - Studio 12/45 bzw. Studio 12/57 Montage Deckengitter Rahmen 1 x 8x2, 1,5 m selbstklebende Dichtung FD5001 Hinweis: Vertikale Natursteinseitenteile vermitteln! Die vertikalen Natursteinteile sollen so an die Seitenpfeiler geklebt werden, dass nach oben zur Schürze und nach unten zu den waage- rechten Natursteinteilen in etwa gleich viel Luft (ca.
- Seite 17 Systemkamin Studioserie - Studio 12/45 bzw. Studio 12/57 Montage Deckengitter Rahmen 1 x 8x2, 1,5 m selbstklebende Dichtung FD5001 Hinweis: Vertikale Natursteinseitenteile vermitteln! Die vertikalen Natursteinteile sollen so an die Seitenpfeiler geklebt werden, dass nach oben zur Schürze und nach unten zu den waage- rechten Natursteinteilen in etwa gleich viel Luft (ca.
- Seite 18 Regal Studioreg 01 Montage Für Radianten mit einer Scheibenhöhe von 45 cm = Art.-Nr.: STUDIOREG01X45 Für Radianten mit einer Scheibenhöhe von 57 cm = Art.-Nr.: STUDIOREG01X57 Regal verkleben. Die Glasböden nach dem Streichen des Regals einlegen und mit den Gewindestiften sichern. Das Regal muss vollflächig mit Fliesenkleber (nicht im Lieferumfang enthalten) mit der Anbauwand verklebt werden.
- Seite 19 Systemkamin Studioserie -mit Regal EASY REG (optional) Montage Beispiel: Zusätzliche Isolation bei einem Schornsteinanschluss in der rechten Wand Rauchrohr ist mit Isolierwolle umwickelt Regal und Isolierplatten sind mit 10 cm Gasbeton- steinen hintermauert Rauch- rohr I s o l i e l a t l a t l i e...
