Hark Studio Serie Montageanleitung Seite 7

Systemkamin Studioserie - Studio 20/45 und Studio 20/57
Montage

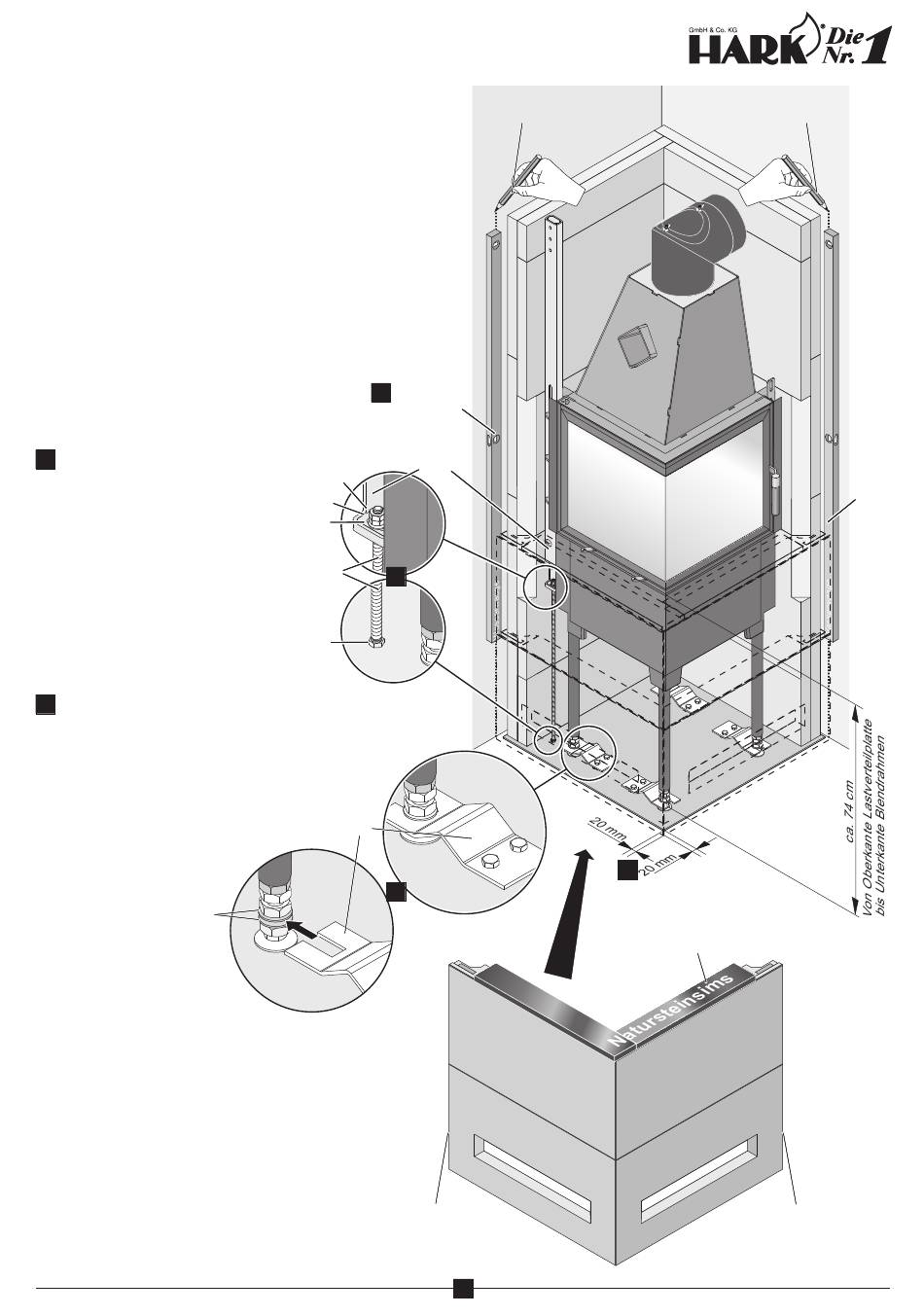

Zur Höheneinstellung der Radiante stellen Sie den
Sockel mit aufgelegtem Natursteinsims, ohne ihn
zu verkleben in Position. Richten Sie den Sockel
mit einer Wasserwaage aus. Bringen Sie die
Radiante durch Verstellen der Stellfüße auf die
richtige Höhe und richten sie mit einer Wasser-
waage aus.
Zwischen der Unterkante-Blendrahmen und dem
Sims müssen ca. 5 mm Luft verbleiben.
Markieren Sie die Außenkanten des Sockels an der
Aufbauwand und loten diese Punkte nach oben.
Kontrollieren Sie nochmals die Vorderkante der
Lastverteilplatte. Diese muss gegenüber der
Vorderkante-Sockelelement um 20 mm
zurückspringen.
B
Verschrauben Sie den
Tragarm der Radiante
über die Gewindestange
mit der Lastverteilplatte.
aufgeschweißte Mutter
auf der Lastverteilplatte
C
Schrauben Sie die Stellschraubenhalter an.
(Der Stellschraubenhalter wird zwischen den
beiden Unterlegscheiben des Stellfußes mit
den beiden Kontermuttern verschraubt.)
Zwischen diese beiden
Unterlegscheiben wird
der Stellschrauben-
halter geschoben.
Nach dem endgültigen Ausrichten der Radiante
kontern Sie den Stellschraubenhalter fest.
Etwaige Unregelmäßigkeiten der Wand können
anschließend mit Haftmörtel ausgeglichen
werden.
Entfernen Sie den Sockel mit aufgelegtem
Natursteinsims wieder und erstellen den
Rauchrohranschluss.
A
Tragarm
Kontermutter
Mutter
Unterleg-
scheibe
Gewindestange
B
Stellschraubenhalter
C
Außenkanten
des Sockels
Die Außenkanten des Sockels an der Aufbau-
wand markieren und diesen Punkt hoch loten
Wasser-
waage
S o
c k
T e
e l
i l 2
S o
c k
T e
e l
i l 1
7
A
aufgelegter Natursteinsims
(noch nicht verklebt!)
Außenkanten
des Sockels
Wasser-
waage
