Hark Studio Serie Montageanleitung Seite 6

Systemkamin Studioserie - Studio 20/45 und Studio 20/57
Montage

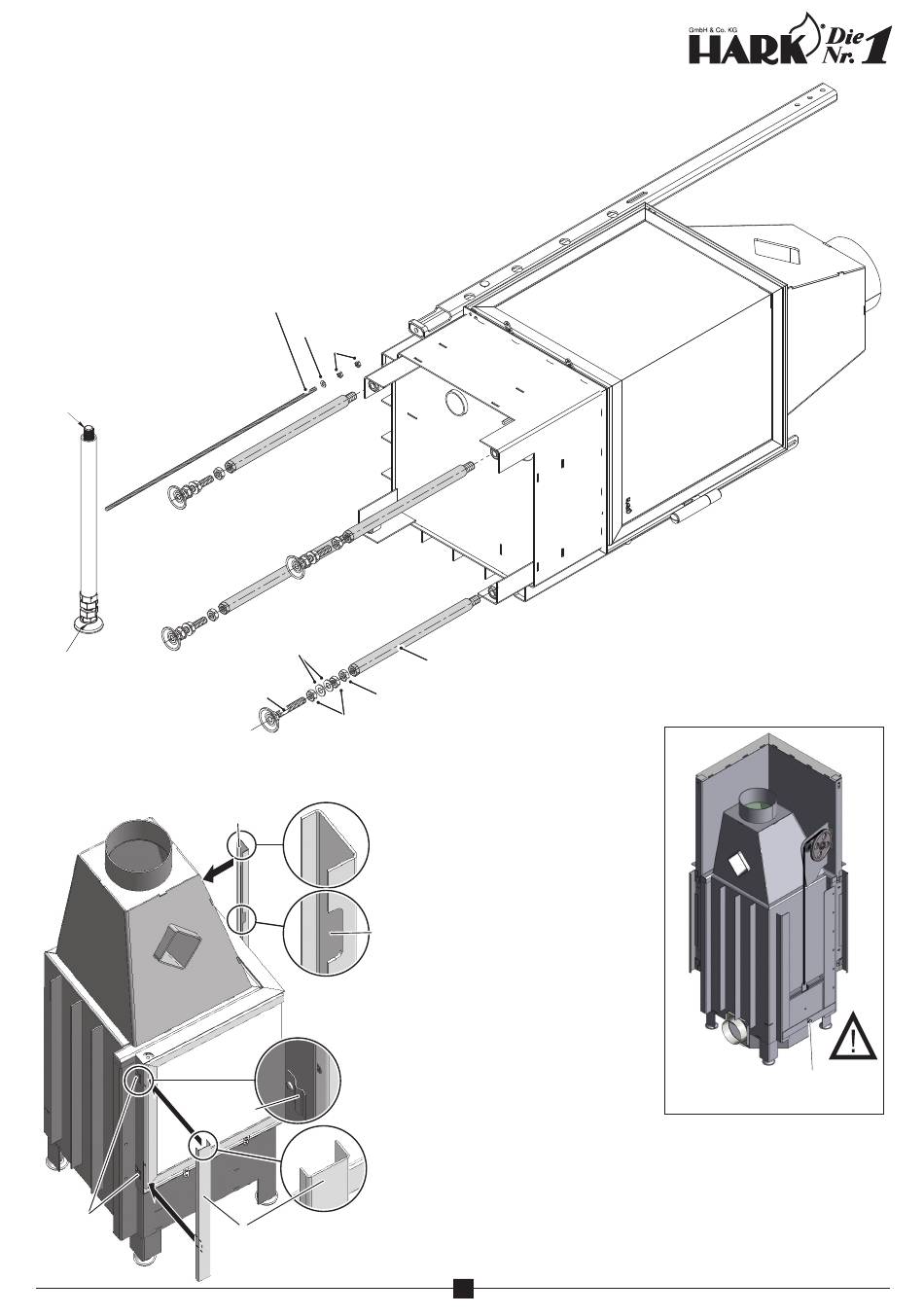

Verlängerungsadapter für Stellfüße montieren
1. Legen Sie vorsichtig die Radiante auf eine weiche Unterlage auf den "Rücken".
2. Schrauben Sie die Stellschrauben ab.
3. Schrauben Sie die Verlängerungsadapter an.
4. Schrauben Sie die Stellschrauben in die Verlängerungsadapter.
5. Richten Sie die Radiante wieder auf.
Gewindestange an den Tragarm schrauben
Schrauben Sie die Gewindestange an den Tragarm.
Später wird die Radiante über diese Gewindestange
mit der Lastverteilplatte verschraubt.
Schrauben Sie den
Verlängerungsadapter
an die Radiante
Stellschraube
Stellschraube
Verkleidungsanschlussleisten (Blendleisten) anbringen
Verkleidungsanschlussleiste
(Kachelabdeckleiste)
Klammer
Klammern
U-Scheiben
Mutter
U-Scheiben für
Stellschraubenhalter
Kontermutter
Muttern für Stellschraubenhalter
Ausklinkung für
die Türschließung
Die beiden Verkleidungs-
anschlussleisten (Blend-
leisten) werden mit der
längeren Seite unter
jeweils zwei Klammern
(die an die Radiante ge-
schraubt sind) gesteckt.
Verkleidungsanschlussleiste
(Blendleiste)
Verlängerungsadapter
6
Transportsicherung
(nur bei einer Radiante mit
hochschiebbarer Feuerraumtür)
Die Feuerraumtür ist durch die
Transportsicherung (Sechskant-
schraube) in geöffneter Position
gesichert.
Nach dem Transport ist die
Sechskantschraube zu entfernen.
Transportsicherung
(Sechskantschraube)
