Hark Radiante 600/57 K ECOplus Aufbauanleitung

Aufbauanleitung
für Warmluftkamine mit Radiante 600/45 K ECOplus
oder Radiante 600/57 K ECOplus
Sehr geehrter Kunde,
Sie haben ein Qualitätsprodukt erworben, das nach dem neusten Stand
der Technik entwickelt wurde. Und Sie haben sich dafür entschieden, den
Wärme erzeuger selbst auf zu bauen. Bevor Sie damit beginnen, bitten wir
Sie in Ihrem eigenen Interesse, alle Punkte der Anleit ungen aufmerksam
zu lesen, denn der Anlagenersteller (!) ist für die Sicherheit und einwand-
freieFunktion der Anlage verantwortlich. Beim Einbau des Kaminein satzes
müssen die bestehenden Gesetze der Landes bau ordnung, sowie örtliche
feuerpolizeiliche und baurechtliche Vorschriften wie auch die EN 13229,
Teil 1, beachtet werden.
Und vergessen Sie auf keinen Fall, vor Beginn der Baumaß nahme
den Bezirks schorn steinfeger zu benachrichtigen.
Er muss den Rauchrohranschluss an dem Schornstein über prüfen und
kontrolliert den Brandschutz! Nun hoffen wir, dass Ihnen der Aufbau
Ihres neuen Warmluftkamins ohne Komplikationen gelingt und wünschen
Ihnen fortan wohlig warme Stunden mit der Radiante 600 ECOplus!
1. Grundsätzliche Hinweise
1.1 Die wirksame Schornstein höhe sollte ab Rauchrohreintritt bis zur
Schornsteinmündung mindestens 4 m betragen und der Schornstein
sollte einen Mindest querschnitt von 254 cm
nicht überschreiten.

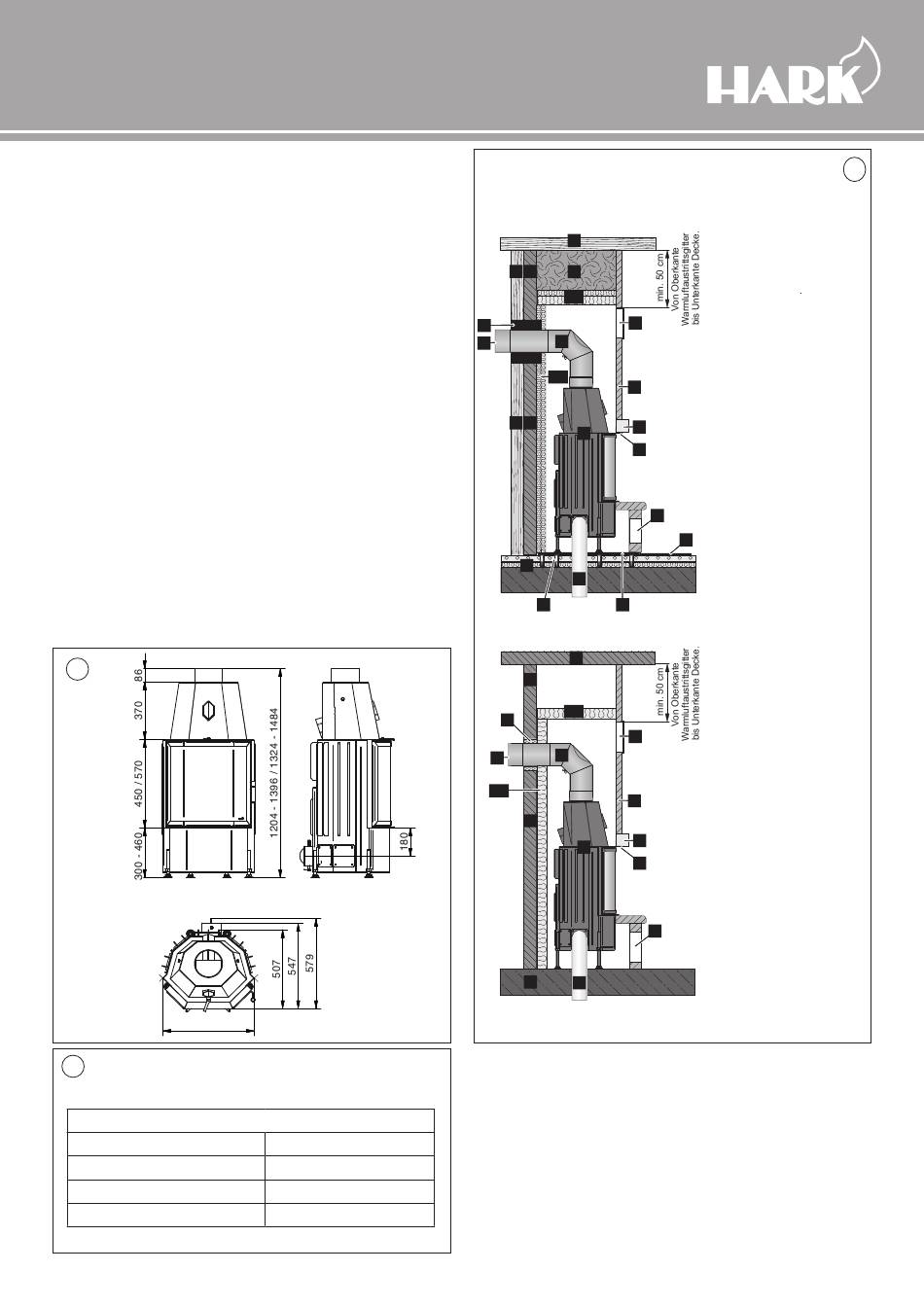

1
581
2
Die für die Schornsteinbemessung
nach EN 13384 erforderlichen Werte sind:
Bei Betrieb mit geschlossenem Feuerraum: A1
Nennwärmeleistung
Abgasmassenstrom
Abgastemperatur
erforderlicher Förderdruck
Register NR RRF 2909 1940
haben, jedoch 400 cm
2
8,0 kW
6,3 g/sec
275°C
0,12 mbar
Bauart 1
Ausführung bei brennbaren Bau-
stoffen sowie Stahlbetonwänden und
Anbauwänden unter 10 cm Stärke
14
14 17 19
10c
13
3
2
10b
14 17
1
14
4
15 11
2
Normalausführung bei nicht-
brennbaren Anbauflächen
18
18
10a
12
3
2
10a
18
1
18 4
1.2 Kamine dürfen nur in Räumen über 12 m
werden.
1.3 Kamine dürfen nicht in Räumen aufgestellt werden, in denen leicht
entzündbare oder explo sions fähige Stoffe hergestellt oder gelagert
werden.
1.4 Kamine sind raumluftabhängige Feuerstätten, d. h. sie entnehmen
ihre Verbrennungsluft aus dem Aufstellraum. Für ausreichende Ver-
brennungsluft hat der Anlagen betreiber bzw. -ersteller zu sorgen.
-1-
1. Radiante (Heizeinsatz)
2. Wandfutter bzw. Kaminan-
schlussstutzen
3. Verbindungsleitung vom
8
Heizeinsatz zum Schorn-
stein mit Revisionsöffnung
4. Verbrennungsluftleitung
5. Auflagerahmen für den Sturz
7
6. Sturz
7. Schürze aus 4 cm Promat
6 oder einem Referenzstoff
8. Warmluftaustrittsgitter, freier
5
Querschnitt min. 140 cm²
pro kW Heizleistung
9. Sockel mit Umluftöffnung,
freier Querschnitt min.
9 120 cm² pro kW Heizleistung
10a. *Dämmung Promasil 950KS,
16
8 cm stark
10b. *Dämmung Promasil 950KS,
2x4 cm stark, (fugenversetzt
verklebt)
10c. Brandschutzzwischendecke
*Dämmung Promasil 950KS,
1x4 cm stark, 1x6 cm stark,
(fugenversetzt verklebt)
11. Lastverteilplatte
12. Tonrohr
13. Luxfix (Wanddurchführung)
14. Zu schützende Wand, Decke,
Boden
8
15. Estrichdrehstütze
16. Funkenschutzvorlage aus
nicht brennbarem Belag
7
17. 10 cm starke Abmauerung
aus Porenbeton
18. Nicht brennbarer Boden,
6
Wand, Decke
5
19. Mineralwolle bei Hohlraum-
bildung, nach DIN 4102,
A1; gemäß AGIQ-132.
*Wärmedämmplatten aus
9
Calciumsilikat, nicht brennbarer
Baustoff gemäß DIN 4102, A1,
Zulassungsbescheid Z.43.14.-139
des deutschen Institutes für
Bautechnik, Berlin.
Grundfläche aufgestellt
